- Maximale HDMI 2.1-prestaties: ondersteunt een bandbreedte van 48 Gb/s en resoluties tot 8K @ 60 Hz en 4K @ 120 Hz voor veeleisende AV-signalen.
- Flexibele signaaldistributie: distribueert een geselecteerd HDMI-signaal gelijktijdig en identiek naar maximaal vier beeldschermen, met omschakeling tussen twee bronnen.
- Individuele downscaling per uitgang: maakt parallel gebruik van verschillende schermresoluties mogelijk door afzonderlijke aanpassing per HDMI-uitgang.
- Professioneel audiomanagement: audio-de-embedding met digitale S/PDIF- en analoge L/R-uitgang, onafhankelijk van het HDMI-videosignaal.
- Uitgebreide bedienings- en installatiefuncties: EDID-beheer, HDR-naar-SDR-conversie, RS-232-bediening, IR-afstandsbediening en geïntegreerde testbeeldgenerator.

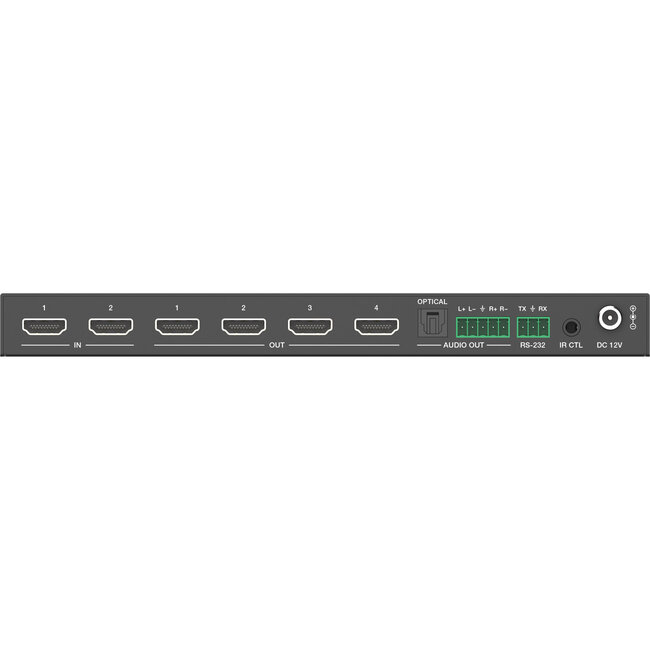

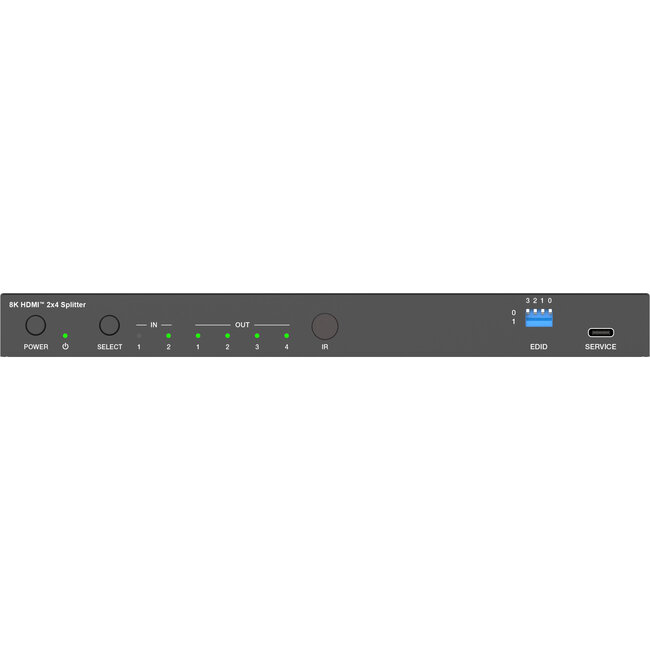

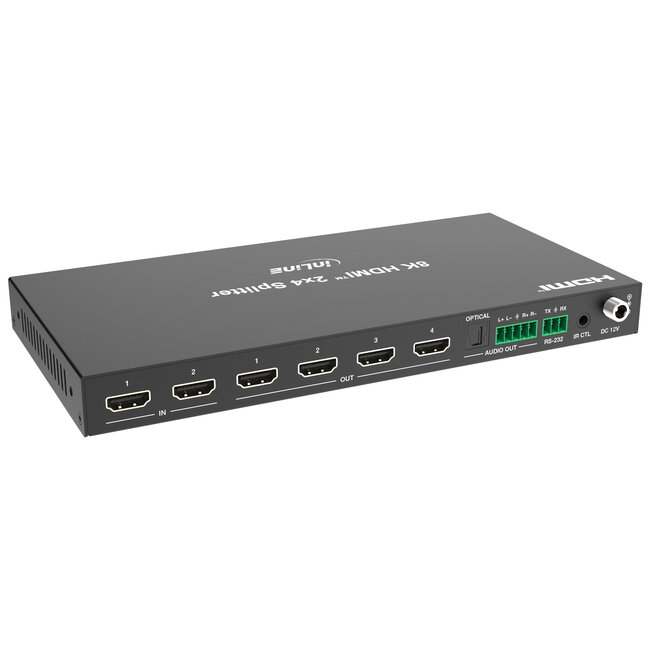

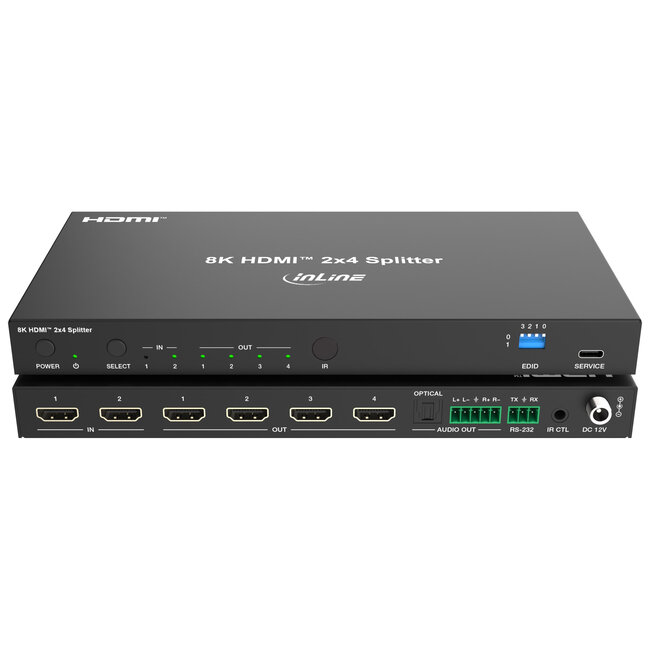

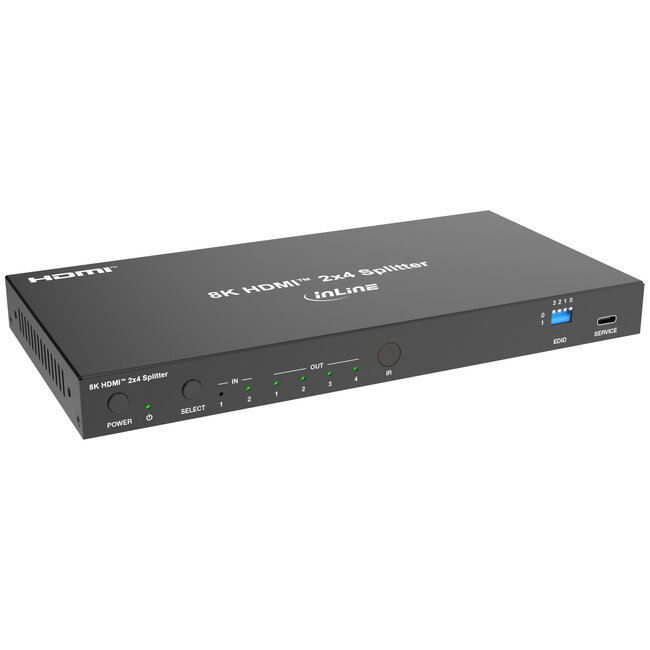

De InLine® 2x4 HDMI-splitter is een krachtige oplossing voor het schakelen en distribueren van moderne HDMI 2.1-signalen. Hij maakt het mogelijk om te kiezen tussen twee HDMI-bronnen en distribueert het geselecteerde signaal tegelijkertijd naar maximaal vier weergaveapparaten. Alle aangesloten beeldschermen geven hetzelfde beeld- en geluidssignaal weer.
Met een maximale datasnelheid van 48 Gb/s ondersteunt het apparaat resoluties tot 8K bij 60 Hz en 4K bij 120 Hz. Hierdoor is de splitter geschikt voor videotoepassingen met hoge resoluties en hoge verversingsfrequenties. Ondersteund worden actuele HDR-formaten zoals HDR10, HDR10+, Dolby Vision en HLG, evenals moderne functies zoals VRR en ALLM.
Technische kenmerken
Video
- HDMI-standaard: HDMI 2.1
- HDCP-standaard: HDCP 2.3
- Maximale gegevenssnelheid: 48 Gb/s
- Ondersteunde resoluties:
- - 7680 x 4320 @ 60 Hz (4:2:0, 12 bit)
- - 7680 x 4320 @ 30 Hz (4:4:4, 12 bit)
- - 3840 x 2160 @ 120 Hz (4:4:4, 12 bit)
- Kleurruimten: RGB, YCbCr 4:4:4 / 4:2:2 / 4:2:0
- Kleurdiepte: 8 / 10 / 12 bit
- HDR-formaten: HDR, HDR10, HDR10+, Dolby Vision, HLG
- Extra functies: ALLM, VRR Pass-through
Audio
- Ondersteunde audioformaten via HDMI: LPCM, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS, DTS-HD Master Audio, DSD
- Digitale audio-uitgang: S/PDIF (optisch), tot 5.1 kanalen
- Analoge audio-uitgang: L/R, 2-kanaals
Mechanische en omgevingsgegevens
- Behuizingsmateriaal: metaal
- Kleur: zwart
- Bedrijfstemperatuur: 0 °C tot +40 °C
- Opslagtemperatuur: −20 °C tot +60 °C
- Toegestane luchtvochtigheid (gebruik): 20–80 %, niet-condenserend
- Toegestane luchtvochtigheid (opslag): 10–90 %, niet-condenserend
Voeding (extern)
- Ingang: AC 100–240 V / 50–60 Hz
- Uitgang: DC 12,0 V / 1,0 A
- Uitgangsvermogen: max. 12,0 W
- Gemiddelde efficiëntie tijdens gebruik (230 V / 50 Hz): 83,13 %
- Stroomverbruik bij nulbelasting (230 V / 50 Hz): 0,06 W
- Rendement bij lage belasting (10 %) (230 V / 50 Hz): 76,80 %
Leveringsomvang
- 1 x 2x4 HDMI-splitter
- 1 x voeding (DC 12 V / 1 A, vergrendelbaar)
- 1 x IR-afstandsbediening
- 1 x IR-ontvangstkabel (ca. 1,5 m)
- 1 x 3-polige schroefklemconnector (RS-232)
- 1 x 5-polige schroefklemconnector (audio L/R)
- 2 x montagebeugels
- 4 x machineschroeven (M3 x 6)
- 1 x gebruiksaanwijzing (Duits/Engels)
