- Tijdbesparing bij de installatie: snelle bedrading via schroefklemmen voor 18–26 AWG – met behulp van een platte schroevendraaier ≤ 2,5 mm.
- Stabiele verbinding door kartelschroef: de D-Sub-9-bus is voorzien van kartelschroeven en zorgt voor een veilige, gereedschaploze bevestiging aan passende stekkers.
- Veelzijdig inzetbaar in de industrie: geschikt voor besturingstechniek, machinebouw, testopstellingen, diagnosedoeleinden en opleidingssystemen.

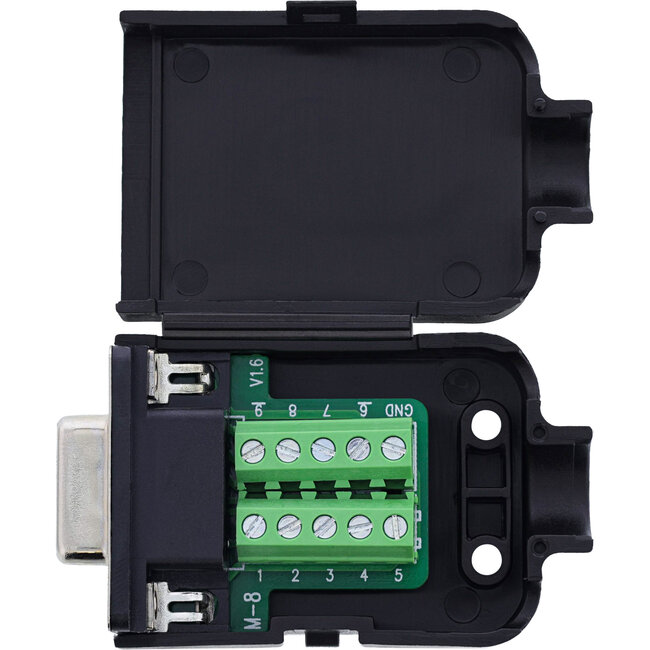

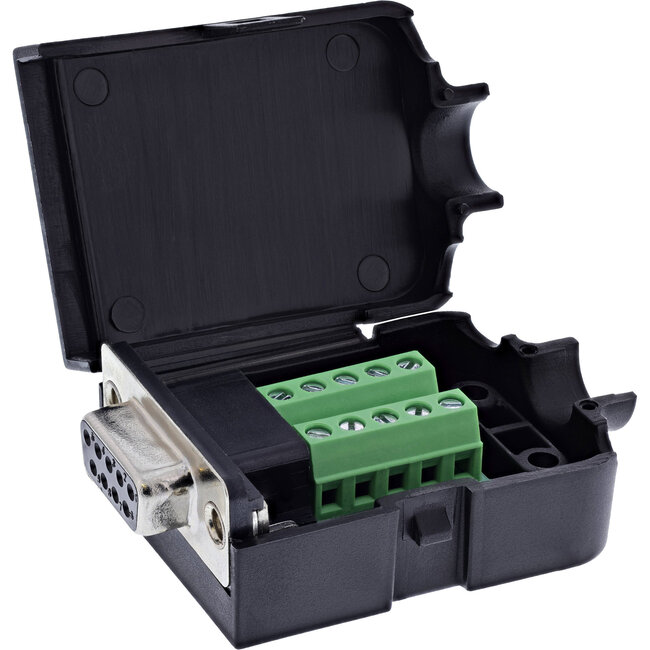

- Breakout-constructie met drukplaat: Afzonderlijke kabels kunnen flexibel en snel op de schroefklemmen aan de achterzijde worden aangesloten – ideaal voor gebruik in laboratoria of in het veld.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 0,8 A per pin zorgen voor een betrouwbare signaaloverdracht – ook bij continu industrieel gebruik

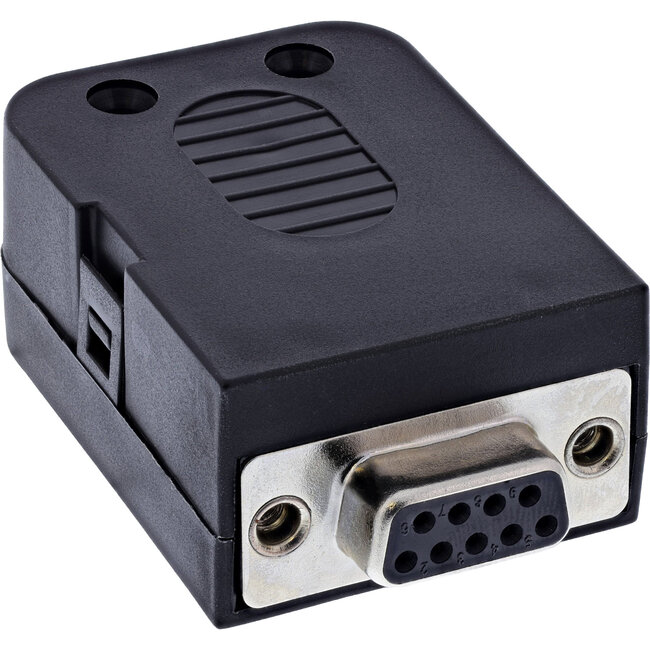

Het InLine® D‑Sub 9 breakout-klemmenblok met bus is ideaal voor gebruik in testbanken, laboratoriumomgevingen, prototyping-toepassingen of de inbedrijfstelling van machinecomponenten. Via schroefklemmen aan de achterzijde met drukplaattechniek kunnen afzonderlijke aders in het bereik van 18–26 AWG veilig worden aangesloten. De bedrading wordt uitgevoerd met behulp van een platte schroevendraaier met een bladbreedte ≤ 2,5 mm.
De bus is uitgerust met kartelschroeven (#4-40 UNC), die een veilige, gereedschapsloze bevestiging aan passende stekkers garanderen. Een EVA-isolatielaag biedt bescherming bij montage op geleidende oppervlakken. Dankzij de duidelijke aansluitingsmarkering en de robuuste constructie is de breakout-adapter ideaal voor testlocaties, besturingsprojecten en mobiele serviceopbouw.
- D-Sub 9-bus: breakout-ontwerp, met kartelschroeven (#4-40 UNC)
- Aansluittechniek: schroefklem met drukplaat
- Aansluitingsbereik: 18–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 0,8 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –20 °C tot +105 °C
- Isolatielaag: EVA-isolatie aan de onderkant
- Afmetingen: ca. 66,7 × 34,4 mm (L × B )

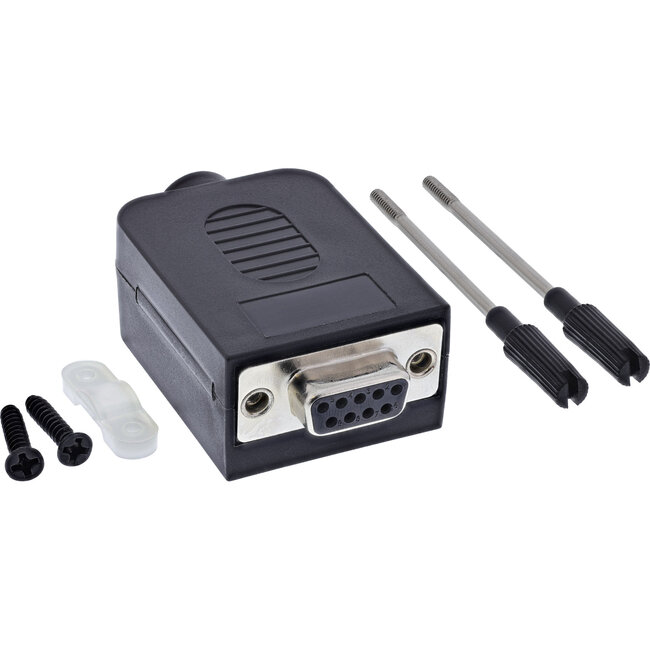

- Accessoires: 1× drukplaat, 2× schroeven
