- Tijdwinst bij de installatie: snelle bedrading via schroefklemmen voor 18–26 AWG – gereedschapondersteund met platte schroevendraaier ≤ 2,5 mm.
- Nauwkeurige contactmaking van audio-/microfoonsignalen: 4-polige 3,5 mm-jack met bijbehorende klemmenstrook (L, R, V, +) – ideaal voor audio-, headset- of besturingskabels in prototyping- en testomgevingen.
- Zijdelingse klemmenstrook voor ruimtebesparende opbouw: compacte aansluitoplossing met naast elkaar liggende schroefklemmenstrook – ideaal voor smalle adaptervelden of krappe testomgevingen.
- Veelzijdig inzetbaar in de industrie: voor signaalverwerking, besturingsbouw, multimedia-interfaces of ontwikkelingslaboratoria met analoge audio-integratie.
- Hoge signaalkwaliteit: isolatieweerstand ≥ 10 MΩ bij 300 V DC en nominale stroom tot 1 A – robuust en geschikt voor continu gebruik onder industriële omstandigheden.

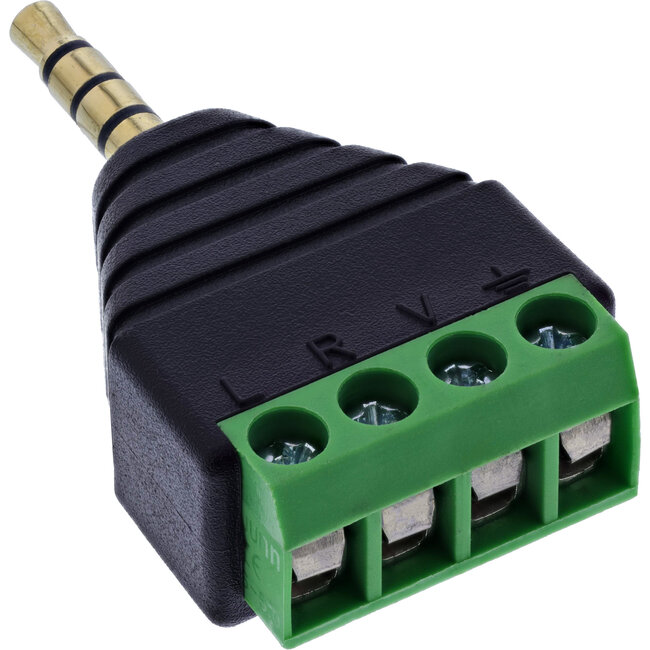

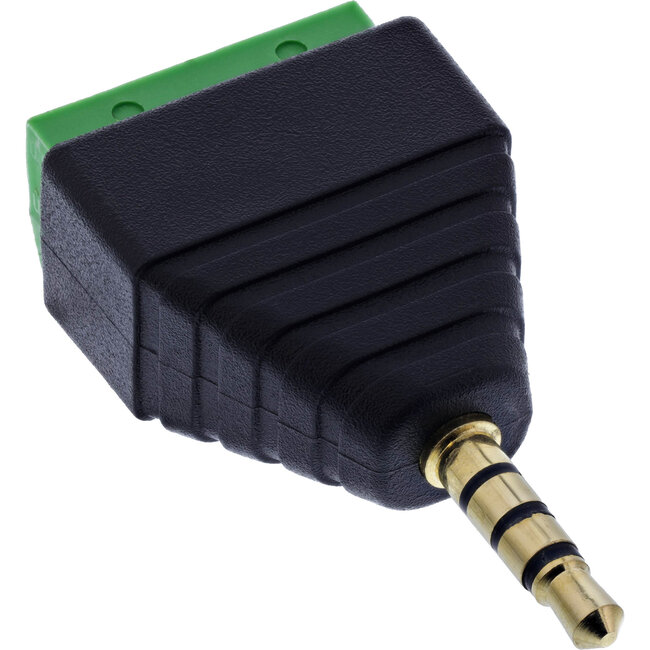

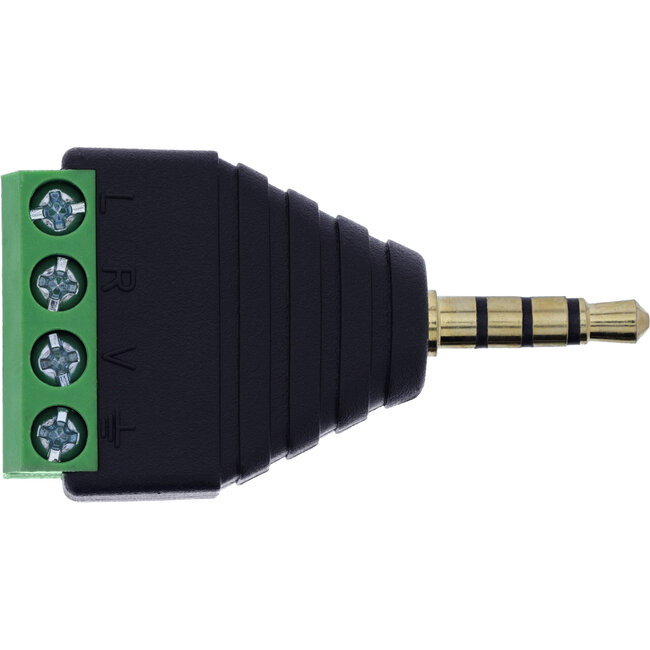

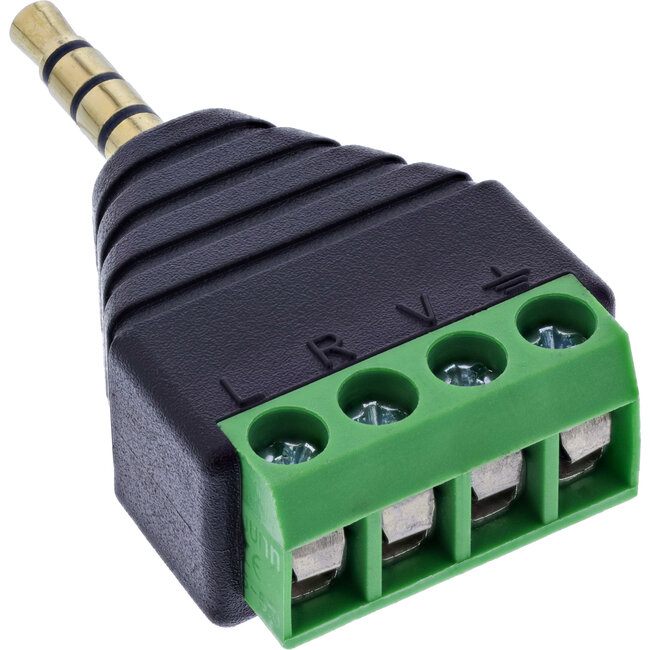

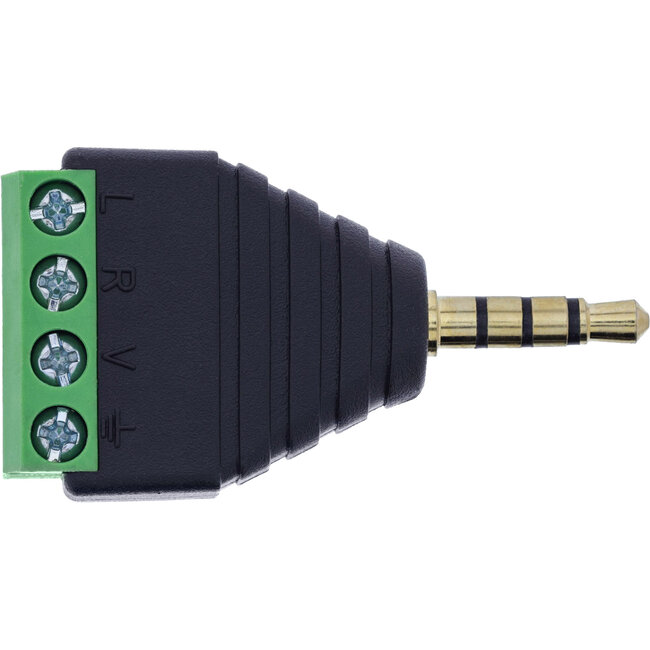

De InLine® 3,5 mm 4-pins jack-naar-terminalblok-adapter biedt een eenvoudige manier om analoge audio- en microfoonsignalen zonder solderen aan te sluiten. De 3,5 mm jackplug (TRRS) is rechtstreeks verbonden met een 4-pins schroefklemmenstrook. De aansluitingen zijn duidelijk gelabeld: L (links), R (rechts), V (microfoon/spanning), + (gemeenschappelijke massa of afscherming) – ideaal voor signaalsplitsing bij headset- of combistekkertoepassingen.
De schroefklemmen met een rastermaat van 5,0 mm ondersteunen aders in het bereik van 18-26 AWG. De bedrading wordt met behulp van een platte schroevendraaier met een bladbreedte ≤ 2,5 mm uitgevoerd. Door de compacte constructie kan het product worden gebruikt in krappe inbouwsituaties, bijvoorbeeld in testopstellingen, ontwikkelingslaboratoria of audio-interfaces. De EVA-isolatielaag biedt bescherming bij montage op geleidende ondergronden.
- Aansluiting: 3,5 mm TRRS-jackplug (4-polig, L/R/microfoon/massa)
- Aantal polen / klembezetting: 4 klemmen / L, R, V, +
- Aansluittechniek: schroefklem met drukplaat, raster 5,0 mm
- Aansluitbereik: 18–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 1,0 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Max. geleiderweerstand: 5 Ohm
- Bedrijfstemperatuur: –10 °C tot +70 °C
- Isolatielaag: EVA-isolatie aan de onderzijde
