- Tijdbesparing bij de installatie: snelle bedrading via schroefklemmen voor 18–26 AWG – gereedschapondersteund met platte schroevendraaier ≤ 2,5 mm.
- Nauwkeurige contactmaking van audio-/microfoonsignalen: 3,5 mm jackbus (TRRS, 4-polig) met duidelijk gelabelde klemmenstrook (L, R, V, +) – ideaal voor headset-, audio- of besturingskabels in test- en prototypingopstellingen.
- Zijdelingse klemmenstrook voor ruimtebesparende opbouw: compact aansluitblok met naast elkaar liggende klemmen – ideaal bij beperkte ruimte, bijvoorbeeld in testboxen of verdeelpanelen.
- Veelzijdig inzetbaar in de industrie: voor de integratie van analoge audiosignalen in besturingsapparatuur, multimediamodules, ontwikkelingslaboratoria of testbanken.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom tot 1 A per pin garanderen een betrouwbare signaaloverdracht – ook bij continu gebruik.

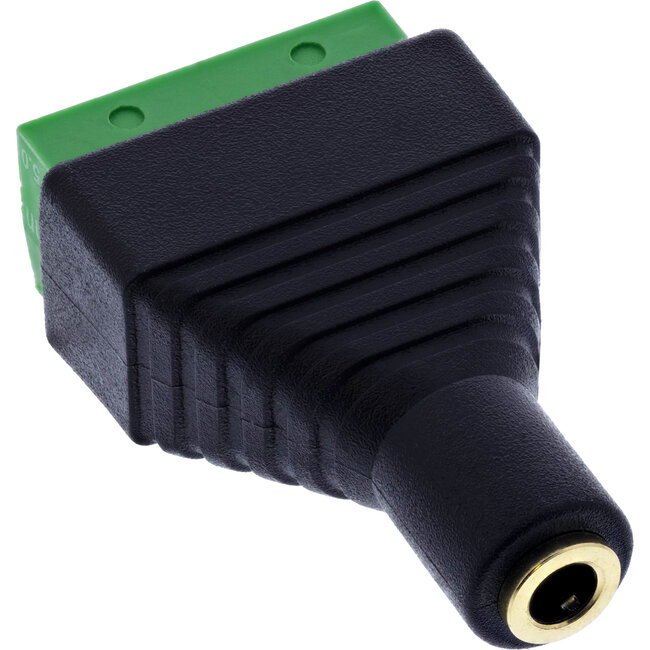

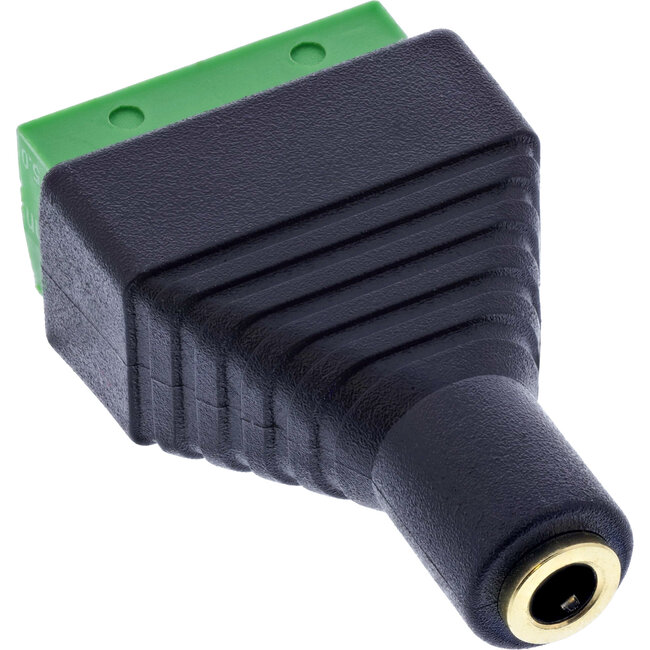

De InLine® 3,5 mm 4-polige jack-naar-terminalblokadapter maakt het mogelijk om analoge audio- en microfoonsignalen zonder solderen aan te sluiten op schroefklemmen – ideaal voor headsets, combistekkers of TRRS-interfaces in de industrie en laboratoria.

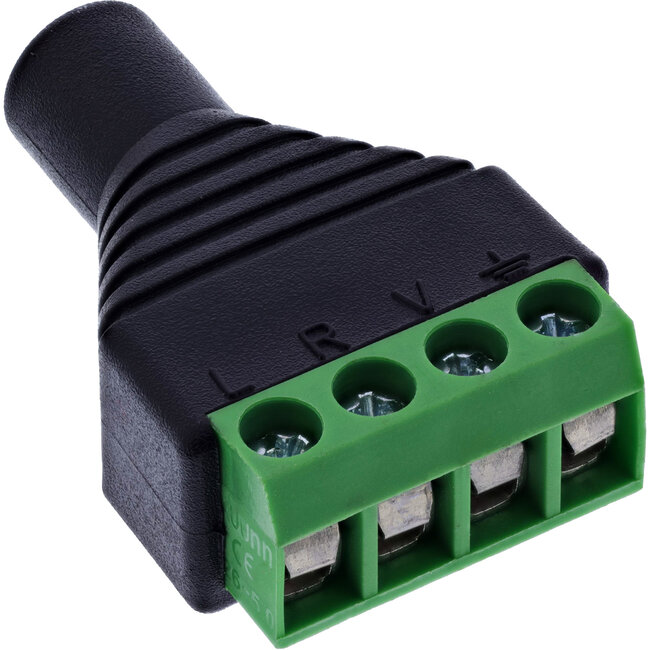

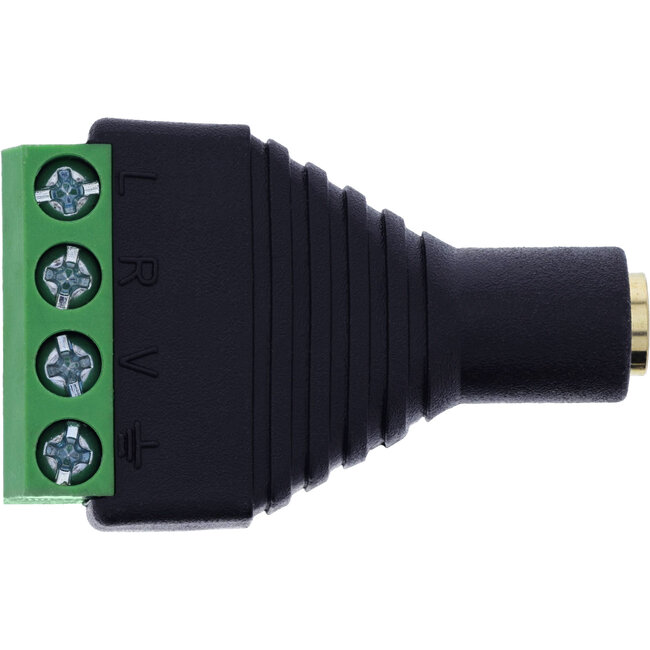

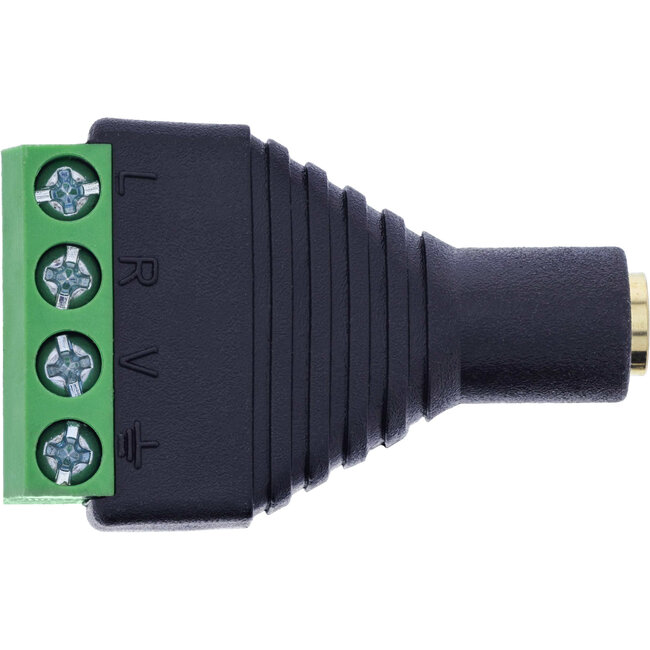

De aansluitingen zijn duidelijk gelabeld:
L (links), R (rechts), V (microfoon / spanning), + (gemeenschappelijke massa / afscherming).
De schroefklemmen met een rastermaat van 5,0 mm ondersteunen aders van 18-26 AWG en kunnen met behulp van een platte schroevendraaier ≤ 2,5 mm worden aangesloten.
Dankzij het compacte ontwerp is de jackaansluiting bijzonder geschikt voor toepassingen met beperkte ruimte in testapparatuur, audioracks of embedded systemen. Een EVA-isolatielaag biedt extra bescherming bij montage op een geleidende ondergrond.
- Jackaansluiting: 3,5 mm TRRS-jackaansluiting (4-polig, stereo/microfoon)
- Aantal polen / klembezetting: 4 klemmen / L, R, V, +
- Aansluittechniek: schroefklem met drukplaat, raster 5,0 mm
- Aansluitbereik: 18–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 1,0 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Max. geleiderweerstand: 5 Ohm
- Bedrijfstemperatuur: –10 °C tot +70 °C
- Isolatielaag: EVA-isolatie aan de onderzijde
