USB-A (m) naar 9-pins SUB-D met schroeven (m) seriële RS232 adapter / Prolific chip / LED indicatoren - 2 meter
€44,99 Incl. btw
Toevoegen aan winkelwagen
USB-A (m) naar 9-pins SUB-D met schroeven (m) seriële RS232 adapter / Prolific chip / LED indicatoren - 2 meter

USB-A (m) naar 9-pins SUB-D met schroeven (m) seriële RS232 adapter / Prolific chip / LED indicatoren - 2 meter

€44,99 Incl. btw

USB-A (m) - 9p SUB-D (m)
toepassing: computer (USB) > apparaat (9p SUB-D)
communicatiestandaard: RS232 / data tot 1Mbps
USB2.0 / Chipset: Prolific PL2503
voor Windows 7 of nieuwer / Mac OS 10.9.5 of hoger / Linux Kernal 3.3 of hoger / Chrome OS Lees meer.

Vandaag besteld, morgen in huis
  • Klantenbeoordeling 9.2/10
  • Achteraf betalen mogelijk
  • 10+ jaar productkennis

Productomschrijving

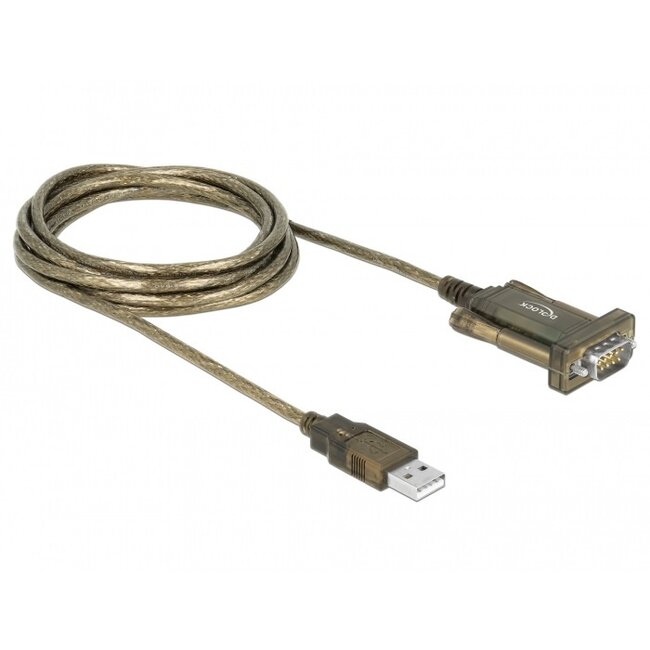

USB-A (m) naar 9-pins SUB-D met schroeven (m) seriële RS232 adapter / Prolific chip / LED indicatoren

Deze converter kunt u gebruiken om seriële apparaten met 9-pins SUB-D RS232 aansluiting te verbinden met een computer of notebook met USB type A poort.

Geïntegreerde LED indicatoren

Deze converter beschikt over 3 LED indicatoren die aangeven of er gegevens verzonden en ontvangen worden. Een derde LED laat zien of er via de USB poort voldoende stroom geleverd wordt.

SUB-D connectoren

SUB-D connectoren, ook wel D-Sub of D-Subminiatuur, zijn algemeen voorkomende stekkerverbindingen die met name in computers toegepast worden. De naam miniatuur was voor de tijd dat deze connectoren gangbaar waren gepast, maar tegenwoordig is het een vrij grote connector. SUB-D connectoren hebben een eigen nummeringssysteem, beginnen altijd met de 'D', gevolgd door de code van de plug met het exacte aantal pinnen. SUB-D connectoren zijn er met 9 pinnen (=E), 15 pinnen (=A), 25 pinnen (=B), 37 pinnen (=C) en 50 pinnen (=D). Hierna volgt de 'M' voor Male (mannelijk) of 'F' voor Female (vrouwelijk). DB25M is dus een mannelijke 25-pins SUB-D connector, terwijl een DA15M een SUB-D 15-pins connector is.

RS-232 standaard

De RS232 is een standaard voor de communicatie tussen computers en randapparatuur of tussen computers onderling. De aansluiting lijkt op een VGA poort, maar heeft minder pinnen (9 in plaats van 15 bij VGA). Deze aansluiting is ooit ontwikkeld voor communicatie tussen modems en computerterminals, maar wordt tegenwoordig gebruikt door veel meer fabrikanten voor allerlei apparaten. Veelal dient de aansluiting om een apparaat te verbinden met een computer, of om updates of software te installeren (service poort).

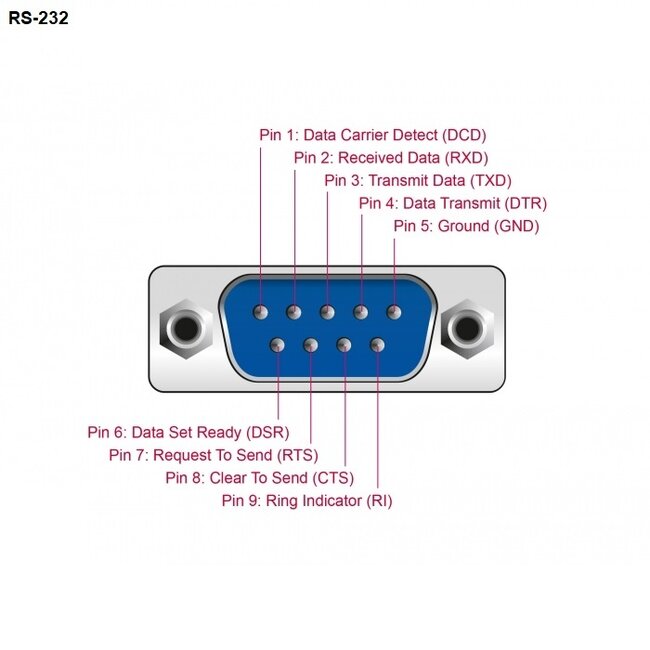

RS-232 pinout (pintoewijzing)

Waar de RS-232 connector oorspronkelijk over 25 pinnen beschikte, om zo ook een secundair RS-232 communicatiekanaal te transporteren, komt u vandaag de dag in de praktijk vrijwel enkel 9-pins RS-232 connectoren tegen. De pintoewijzing bij de RS-232 standaard is als volgt:

  • pin 1 tot 5 (boven van links naar rechts): 1= Data Carrier Detect (DCD) 2= Received Data (RXD) 3= Transmit Data (TXD) 4= Data Terminal Ready / Data Transmit (DTR) 5= Signal Ground (GND)
  • pin 6 tot 9 (onder van links naar rechts): 6= Data Set Ready (DSR) 7= Request To Send (RTS) 8= Clear To Send (CTS) 9= Ring Indicator (RI)
  • protective ground (buitenzijde)

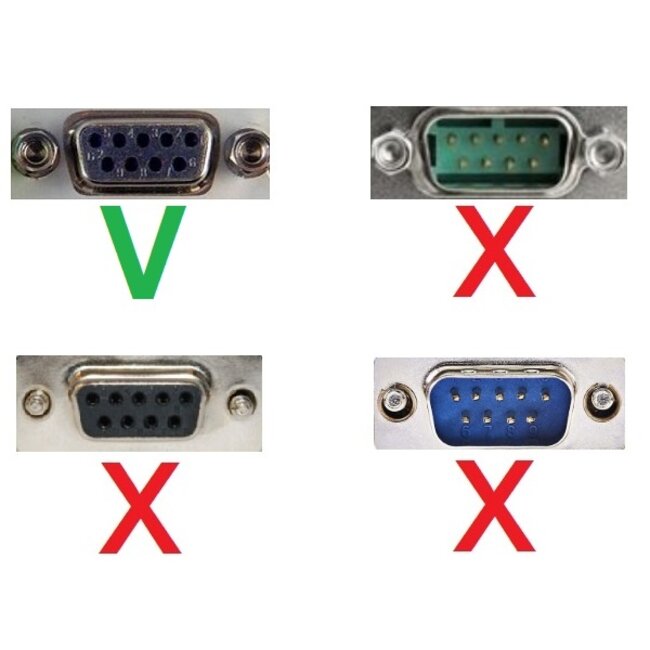

Heeft uw apparaat met seriële poort een mannelijke aansluiting?

U kunt dan een 9-pins SUB-D serieel koppelstuk gebruiken met aan beide zijden een vrouwelijke connector. Zo maakt u van de mannelijke connector van deze converter een vrouwelijke connector.

Heeft uw apparaat met seriële poort een 25-polige aansluiting?

Gebruik dan een adapter of kabel van 9-pins SUB-D naar 25-pins SUB-D.

Specificaties USB-A (m) naar 9-pins SUB-D met schroeven (m) seriële RS232 adapter / Prolific chip / LED indicatoren

  • connectoren: USB-A (mannelijk) - 9-pins SUB-D (mannelijk)
  • 9-pins SUB-D connector met schroeven
  • communicatiestandaard: RS232
  • toepassing: computer (USB) > apparaat (9-pins SUB-D)
  • volgt de USB2.0 High Speed specificaties
  • chipset: Prolific PL2503
  • geschikt voor datasnelheden tot 1 Mbps
  • 3 LED indicatoren voor zenden data, ontvangen data en USB voeding
  • Parity: even, odd, none, mark, space
  • Stop bit: 1, 1.5, 2
  • Data bit: 5, 6, 7, 8
  • FIFO: 512 byte
  • systeemeisen: Windows 7 of nieuwer / Mac OS 10.9.5 of hoger / Linux Kernal 3.3 of hoger / Chrome OS
  • busgevoed (voeding via USB poort computer/notebook)
  • conform: RoHS
  • kleur: zwart
  • garantie: 2 jaar

Inhoud verpakking:

  • USB - RS-232 converter
  • gebruiksaanwijzing

Downloads

Specificaties

SKU
DLCK-64073
Verloop
USB-A - SUB-D 9-pins
Soort
Adapter
Geslacht
USB-A (m) - 9-pins (m)
Lengte
2m
Signaalsoort
USB2.0 High Speed
Kwaliteit
premium basis kwaliteit
Kleur
zwart
Connector
standaard connector
Kabelsoort
adapter met kabel
Geschikt voor
Windows,Mac OS,Linux,Chrome OS
