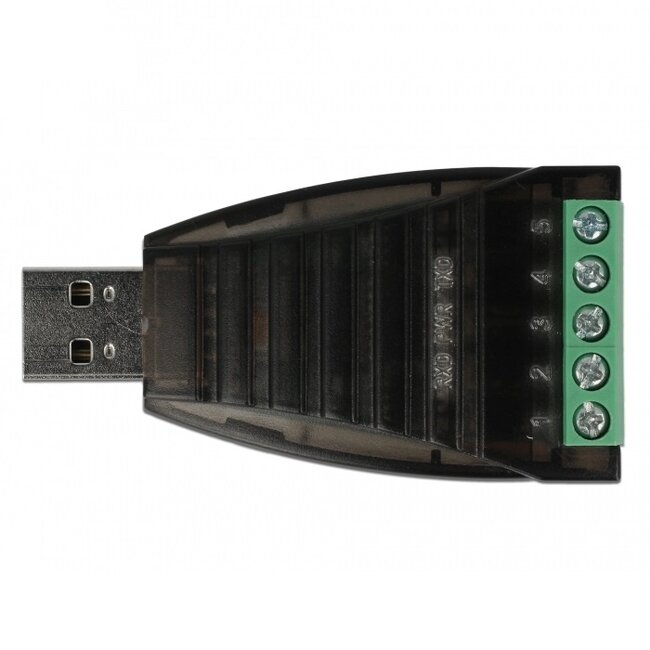

USB-A (m) naar 5-pins terminal block (v) seriële RS422/RS485 adapter / FTDI chip / ESD protectie / overspanningsbeveiliging

Deze converter kunt u gebruiken om seriële RS422/RS485 apparaten te verbinden met een computer of notebook met USB poort. Deze adapter is vooral geschikt voor apparaten zonder connectoren zodat u de losse aders direct kunt verbinden met het terminal block.

FTDI Chipset

Future Technology Devices International, algemeen bekend onder de afkorting FTDI is een Schotse halfgeleider fabrikant die zich in USB technologie specialiseert. Het ontwerpt, maakt en ondersteunt apparaten en hun gerelateerde software stuurprogramma's voor het omzetten van o.a. RS-232, RS-485 of TTL seriële communicatie naar USB-signalen om oudere apparaten met moderne computersystemen te laten communiceren. Het vlaggenschip van het bedrijf is de FTDI Chip, een geïntegreerde schakeling die ook een algemeen gebruikt component is in elektronische toestellen die microcontrollers gebruiken. Kort samengevat, als de fabrikant de drivers niet levert, levert de FTDI chip ze vanuit de eigen database. Hierdoor werkt een adapter met FTDI chip vrijwel altijd.

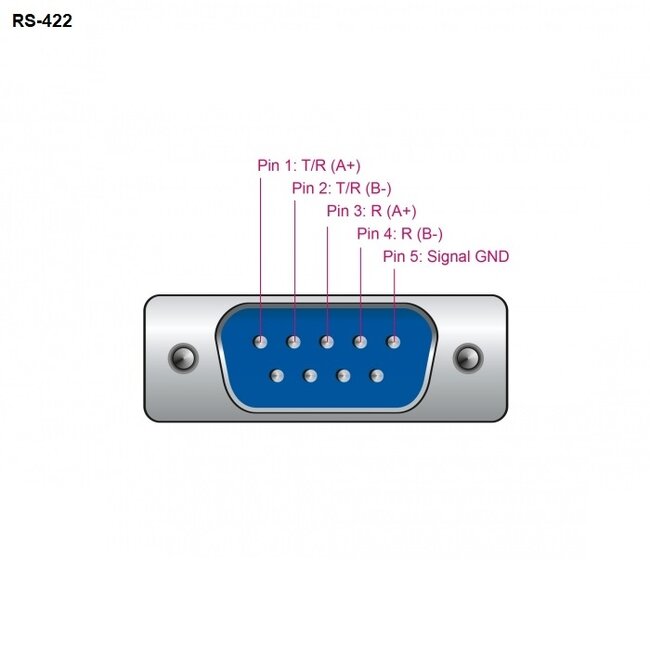

RS-422 standaard

De RS422 standaard lijkt op de RS232 standaard. Het is eigenlijk een soort verbeterde versie. RS422 maakt het mogelijk om gegevens te verzenden en ontvangen via aparte aders (Full Duplex). De RS422 standaard maakt tot 10 ontvangende apparaten (receivers) mogelijk, die signaal ontvangen van 1 host (transmitter). De transmissieafstand kan oplopen tot meer dan 1 km

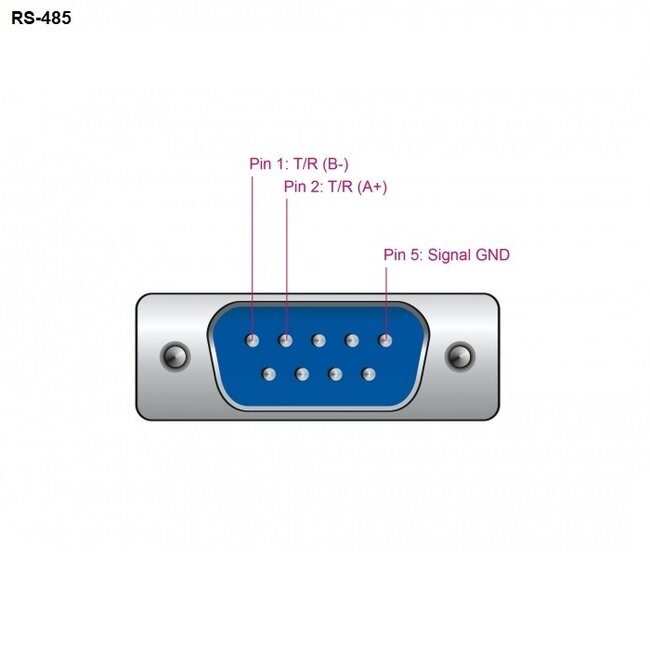

RS-485 standaard

De RS232 standaard staat alleen één-op-één communicatie toe, waarbij 1 host, meestal een computer, met 1 apparaat tegelijk communiceert. De RS485 standaard maakt tot 128 transceivers op de bus mogelijk (multi-station), waarbij de transmissieafstand kan oplopen tot meer dan 1 km. De RS485 communicatiestandaard wordt daarom veel gebruikt bij data- en regelsystemen waar meerdere systemen met elkaar communiceren. U kunt een RS232 poort converteren naar een RS485 signaal. In industriële omgevingen is het wel aan te raden een kabel of adapter met beveiliging (ESD protectie) te gebruiken om schade aan uw apparaten te voorkomen.

Specificaties USB-A (m) naar 5-pins terminal block (v) seriële RS422/RS485 adapter / FTDI chip / ESD protectie / overspanningsbeveiliging

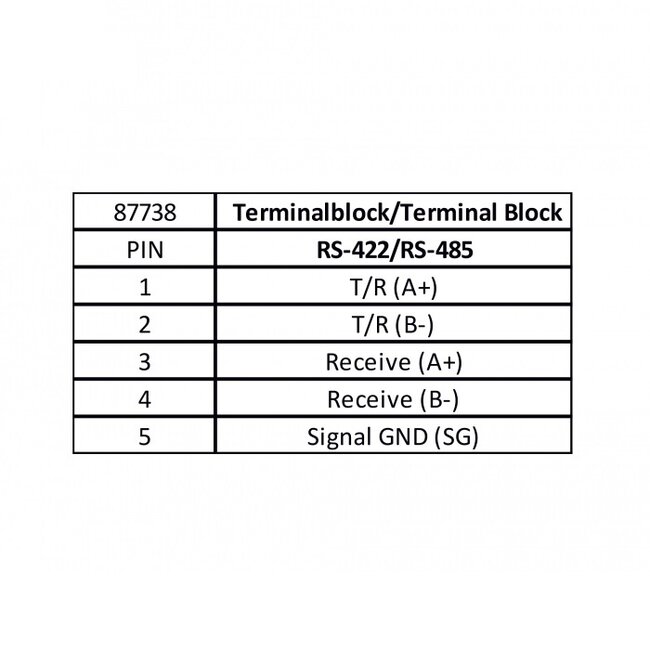

• connectoren: USB-A (mannelijk) - 5-pins terminal block (vrouwelijk)
• communcatiestandaard: RS422/RS485
• toepassing: computer (USB) > apparaat (RS422/485)
• volgt de USB2.0 High Speed specificaties
• chipset: Future Technology Devices International (FTDI) FT232R
• auto data flow control
• data overdracht: asynchronous, full duplex, half duplex
• geschikt voor datasnelheden tot 921,6 Kbps
• ondersteunt Modbus
• bescherming tegen elektrostatische ontladingen (ESD protectie) ±15 kV ESD protection on all signal pins
• overspanningsbeveiliging (surge protection) tot 600 W piek pulse (TVS)
• 3 LED's voor voeding en activiteit
• gebruikstemperatuur: -40°C ~ 85°C
• relatieve luchtvochtigheid: 5 ~ 95% (niet condenserend)
• systeemeisen: Windows 7 of nieuwer / Mac OS 10.14.1 of hoger / Linux Kernal 4.6 of hoger
• busgevoed (voeding via USB poort computer/notebook)
• afmetingen (L x B x H): ca. 62 x 33 x 16 mm
• conform: RoHS
• kleur: zwart
• garantie: 2 jaar

  Inhoud verpakking:

• USB - RS-422/RS-485 converter
• driver CD

Downloads

Klik hier voor de productsheet
Drivers 2.12.28 (voor o.a. Windows 10 / 8.1 / 8 / 7
Drivers 2.4.2 (voor o.a. Mac OS vanaf 10.9
