Gebruik deze adapter om een headset aan te sluiten op een notebook, telefoon of game console met 4-polige 3,5mm Jack aansluiting.
Kenmerken
- Sinox SOUND GO: basis kwaliteit kabel voor analoge audio-verbindingen
- geschikt om een headset met 2 3,5mm Jack connectoren aan te sluiten op een notebook, telefoon of game console met 1 3,5mm Jack aansluiting
- geschikt voor apparaten met CTIA/AHJ pinout
- CTIA/AHJ wordt o.a. ondersteunt door Apple, Android, Microsoft Surface, PS4 Dualshock 4 en XBOX One controllers en de meeste (nieuwere) notebooks
Specificaties
- connectoren: 1x 3,5mm Jack (mannelijk) - 2x 3,5mm Jack (vrouwelijk)
- signaaltype: stereo + mic (4-polig) > 1x stereo + 1x mic
- uitvoering: standaard connectoren (recht / recht)
- type kabel: rond (standaard kabel)
- afscherming: ja
- aders: koper

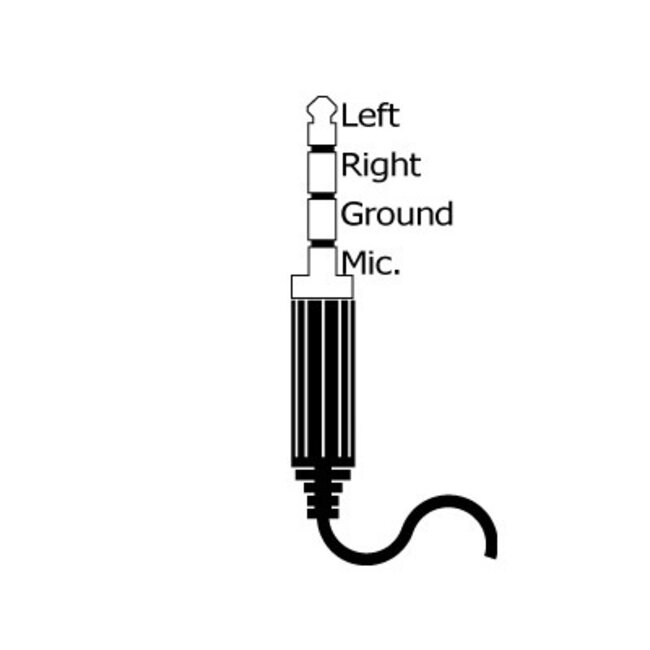

- pinout TRRS: Tip = Links / Ring = Rechts / Ring = Massa / Ring = Mic
- compatibel met CTIA/AHJ
- kleur markering: groen = audio / roze = microfoon
- conform: RoHS
- kleur: zwart
- garantie: 2 jaar
OMTP en CTIA
Er zijn 2 soorten pinouts gangbaar bij telefoons en headsets. Namelijk de OMTP pinout en de CTIA/AHJ pinout. OMTP bestaat al veel langer en deze pinout is ooit bedoeld als standaard voor alle mobiele apparaten. Totdat Apple met de iPhone kwam en besloot de massa en het microfoonsignaal om te wisselen, wat vervolgens de CTIA/AHJ standaard werd. Gevolg was dat klanten van Apple eigenlijk alleen maar een originele headset konden gebruiken en headsets van andere merken ineens niet meer te gebruiken waren. Een aantal andere merken met Samsung voorop besloten toen maar ook de CTIA/AHJ standaard te volgen.
Welke apparaten ondersteunen de CTIA/AHJ pinout?
- vrijwel alle apparaten van Apple met 3,5mm Jack aansluiting
- vrijwel alle Android smartphones met 3,5mm Jack aansluiting (o.a. Samsung, HTC, Huawei, LG etc.)
- BlackBerry
- Microsoft Surface
- 1e generatie Nokia Lumia toestellen (505/510/610/710/800/900) en Nokia Lumia 620
- Sony PlayStation 4 DualShock 4 (DS4) controller
- XBOX One controller
- de meeste recente notebooks (o.a. Dell Latitude, Lenovo Thinkpad en HP)
Is deze adapter geschikt voor mijn apparaat?
Het is vrij moeilijk om exact aan te geven welke apparaten nu precies welke pinout volgen. Mocht het u na het lezen van bovenstaande nog niet helemaal duidelijk zijn, dan adviseer ik u het typenummer of modelnummer van uw apparaat + pinout te googlen. U kunt natuurlijk ook contact met ons opnemen.
