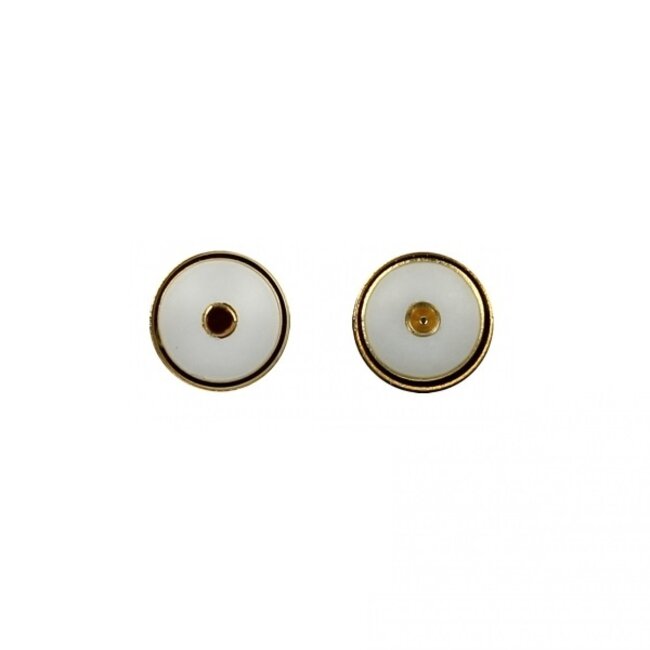

RP-SMA (v) - SMA (v) inbouw adapter - 50 Ohm / 10 GHz
Deze adapter kunt u gebruiken om een RP-SMA mannelijk connector te verbinden met een SMA connector. Deze adapter kunt u bijvoorbeeld gebruiken voor antennes, modems, routers, (satelliet)decoders en diverse andere apparaten met antennes.
Kenmerken:
- verloopadapter met omgekeerde polariteit SMA (RP-SMA) aansluiting en standaard SMA aansluiting
- 50 Ohm impedantie
- frequentiebereik: 10 GHz
- geschikt voor (paneel)inbouw (2 schroefdoorgangen)
- gebruikstemperatuur: -10°C tot +50°C
- schroeftype: 1/4'' - 36 UNS - 2A
- vergulde adapter
SMA connector
De SMA connector is een schroefbare compacte coaxiale RF connector ontwikkeld in de jaren '60 met een impedantie van 50 Ohm.
Omgekeerde polariteit SMA connectoren
Naast standaard SMA connectoren zijn er ook omgekeerde polariteit SMA connectoren (Reverse Polarity SMA). Dit is een variatie van de SMA connector waarbij de binnenste pin van geslacht wisselt. SMA connectoren zijn niet compatibel met RP-SMA connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)SMA aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne.
In totaal zijn er 4 soorten SMA connectoren:
- SMA mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde)
- SMA vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde)
- RP-SMA mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde)
- RP-SMA vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)

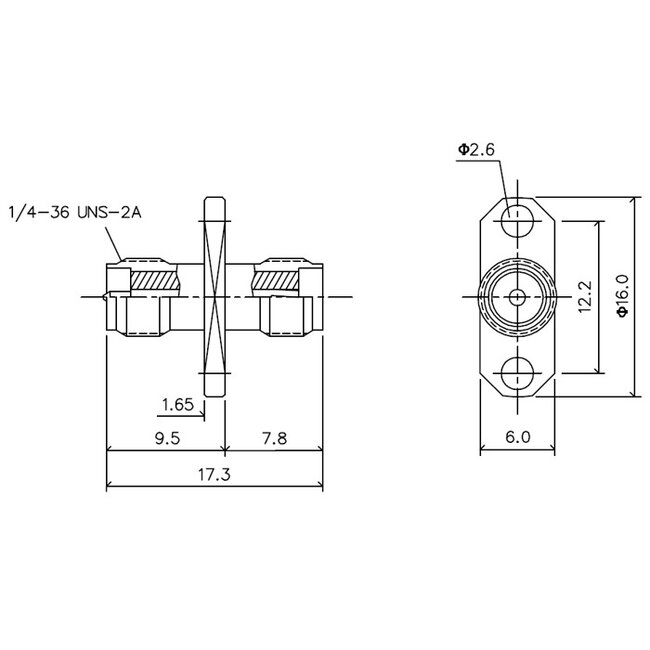

Specificaties RP-SMA (v) - SMA (v) inbouw adapter - 50 Ohm / 10 GHz
- connectoren: RP SMA (vrouwelijk) - SMA (vrouwelijk)
- uitvoering: rechte adapter
- geschikt voor (paneel)inbouw (2 schroefdoorgangen)
- impedantie: 50 Ohm
- frequentiebereik: 10 GHz
- gebruikstemperatuur: -10°C tot +50°C
- schroeftype: 1/4'' - 36 UNS - 2A
- materiaal: messing (legering van koper en zink)
- levering omvat 1x adapter
- lengte: 17,3 mm
- breedte: 16 mm
- afstand tussen schroefgaten: 12,2 mm
- conform: RoHS
- kleur: goud
- garantie: 2 jaar
