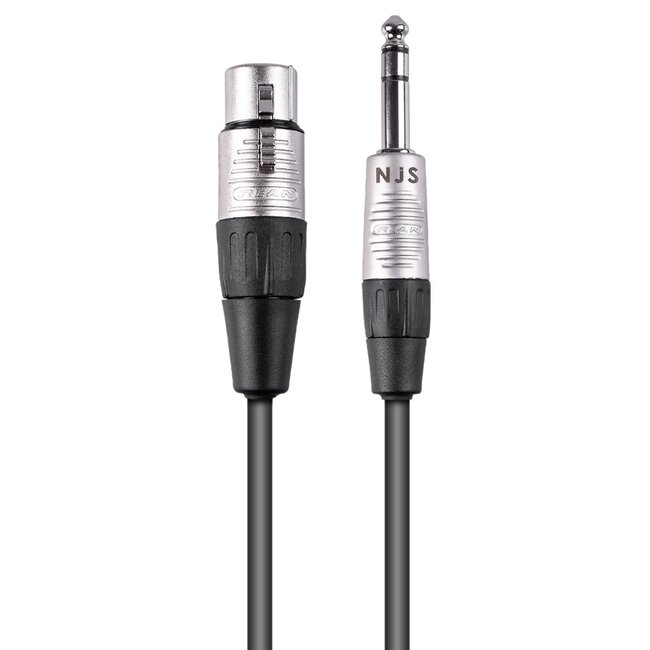

• XLR 3-pins (v) - 6,35mm Jack (m)
• signaaltype: analoog mono audio (gebalanceerd)
• connectoren: recht
• uitvoering: ronde kabel
• aders: zuurstofvrij koper
Lees meer.
Gebruik deze audiokabel om een apparaat of accessoire met XLR uitgang, bijvoorbeeld een instrument of microfoon, te verbinden met een mengpaneel, versterker of luidspreker met mono 6,35mm Jack ingang. Indien zowel uw apparaat of accessoire met XLR uitgang als uw apparaat met 6,35mm Jack ingang voor elk kanaal (links en rechts) een aparte aansluiting hebben, dient u 2 kabels aan te sluiten voor een stereo signaal.
Deze kabel is geschikt voor gebalanceerde mono toepassingen. Een gebalanceerde 6,35 mm jack connector (TRS) heeft 3 polen, herkenbaar aan 2 zwarte ringen op het metalen gedeelte van de connector. Bij een gebalanceerde aansluiting worden deze polen gebruikt voor hot, cold en massa, waardoor storingen worden verminderd.
Let op: een 6,35 mm jack met 2 zwarte ringen kan ook worden gebruikt voor stereo (links/rechts). Controleer daarom altijd of uw apparaat een gebalanceerde mono aansluiting ondersteunt.
Heeft uw apparaat aparte 6,35 mm jack aansluitingen voor het linker- en rechterkanaal? Dan gebruikt u twee mono kabels (één per kanaal) om een stereo signaal over te brengen.
Het verschil tussen een gebalanceerde en niet-gebalanceerde kabel zit vooral in hoe het audiosignaal wordt getransporteerd en beschermd tegen storing. Een niet-gebalanceerde kabel gebruikt één ader voor het audiosignaal en één ader voor massa/aarde. Hierdoor is een niet-gebalanceerde kabel gevoeliger voor storingen zoals brom, ruis en interferentie. Een gebalanceerde kabel beschikt over twee signaaladers (hot en cold) en één massa. Het audiosignaal wordt dubbel verstuurd, waarbij één signaal in tegenfase wordt verzonden. Storingen die onderweg worden opgepikt, worden aan het einde van de kabel uitgefilterd. Dit principe heet common mode noise rejection. Gebalanceerde kabels zijn vooral geschikt voor langere kabellengtes, microfoons, PA-systemen en professioneel studio- en livegebruik.
Belangrijk: De voordelen van een gebalanceerde kabel komen alleen tot hun recht wanneer zowel de uitgang als de ingang van het aangesloten apparaat gebalanceerd zijn uitgevoerd.
In de Verenigde Staten werden vroeger pin 2 en 3 omgewisseld, waardoor de polariteit van het signaal omgekeerd werd. Sinds enige jaren gebruikt men in de VS ook het 2+ en 3- systeem, zodat u bij vooral nieuwere apparaten geen problemen ondervindt met aansluiten. Echter bij oudere (vooral) Amerikaanse apparaten kunt u problemen ondervinden wanneer de polariteit omgekeerd is. Gebruik dan een speciale adapter (XLR Phase Shifter) die de polariteit omwisselt.
XLR connectoren worden veel gebruikt bij professionele audio apparatuur. Door de vergrendeling van de plug is het een stabiele verbinding, perfect voor luidsprekers, mengpanelen etc. De XLR connector is medio vorige eeuw voor het eerst door het merk Cannon uitgebracht. Om deze reden wordt de XLR connector ook wel Cannon plug genoemd.
REAN is een merk van de Neutrik Group. Neutrik is een bedrijf uit Liechtenstein, gespecialiseerd in het fabriceren van connectoren die gebruikt worden in opname studio's en professionele geluidssystemen. Sinds 1975 zijn door Neutrik talloze patenten aangevraagd en toegekend en is Neutrik door de innovatieve en creatieve prestaties de leidende fabrikant voor professionele audio connectoren.
