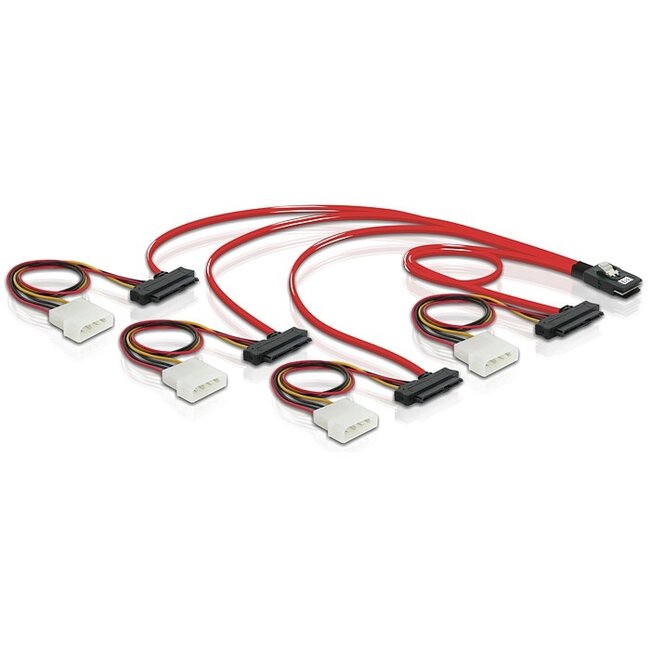

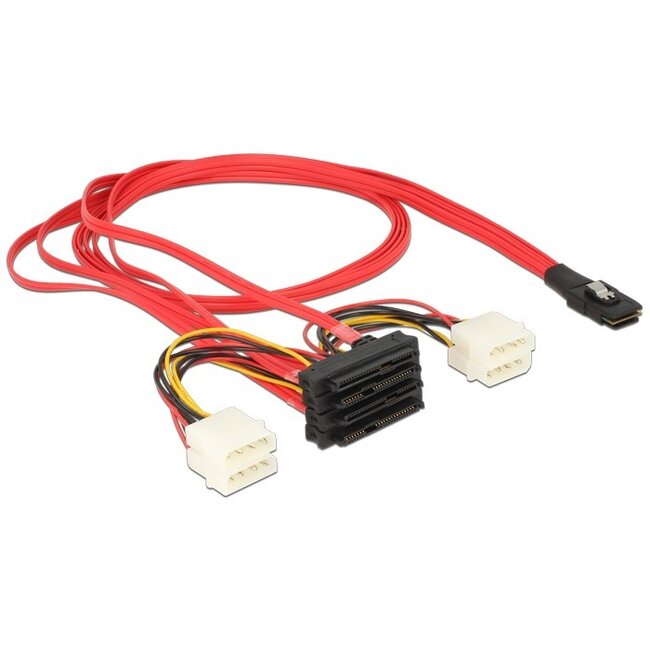

Mini-SAS SFF-8087 > 4x SAS SFF-8482 + 4x Molex
Met deze kabel kunt u tot 4 SAS-apparaten met 29-pins SAS aansluiting aansluiten op een controller met 32-pins Mini-SAS SFF-8087 aansluiting. Via de Molex-aansluitingen kunnen de aangesloten apparaten van stroom worden voorzien, en via de sideband-kabel kunnen de Host Bus Adapter (bijv. de SAS controller) en de backplane elkaar monitoren.

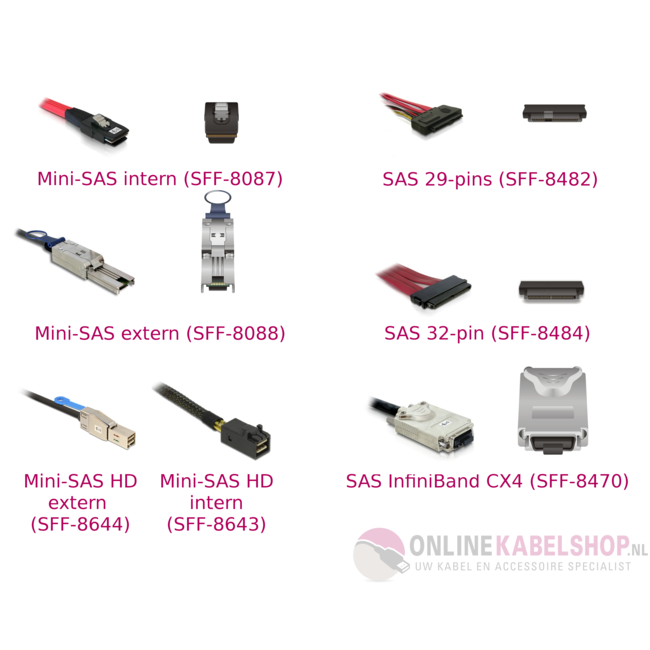

Mini-SAS 36-pins SFF-8087
Deze interne aansluiting is ontworpen om compacte verbindingen met hoge bandbreedte aan te leggen. Op apparaten met deze aansluiting kunnen tot 4 SATA- of SAS-apparaten worden aangesloten, via een backplane of breakout kabel. Voor het aansluiten van SATA-apparaten is wel een breakout kabel nodig van 36-pins Mini-SAS-aansluiting naar 4 SATA-connectors.
SAS 29-pins SFF-8482
Deze interne aansluiting is ontworpen voor fysieke compatibiliteit met SATA-apparaten. Op controllers of backplanes met deze aansluiting kunnen SATA- en SAS-apparaten worden aangesloten. SAS-apparaten met deze aansluiting kunnen echter niet op SATA-aansluitingen worden aangesloten zonder speciale adapter.
Specificaties Mini-SAS SFF-8087 > 4x SAS SFF-8482 + 4x Molex
- Kabel voor intern gebruik
- Lengte: 50cm

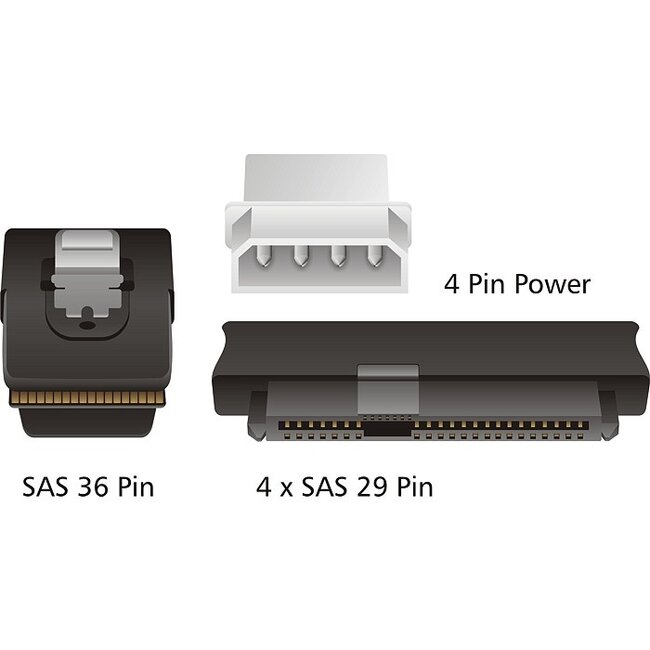

- Connectoren:
Host: 1x 36-pins Mini-SAS SFF-8087
Client: 4x 29-pins SAS SFF-8482, 4x Molex
- SFF-8482 connector ook geschikt voor apparaten met 22-pins SATA-aansluiting
