- Gelijktijdige HDMI-signaaldistributie naar maximaal vier beeldschermen: een HDMI-bronsignaal wordt parallel naar maximaal vier ruimtelijk gescheiden beeldschermen verzonden. De uitvoer gebeurt synchroon met een stabiele beeld- en geluidskwaliteit.
- Grote transmissieafstanden via RJ45-punt-tot-punt-verbindingen: de HDMI-signaaloverdracht gebeurt via netwerkkabels. Afstanden tot 70 m bij Full HD en tot 40 m bij 4K@30Hz zijn mogelijk.
- Hoge beeldkwaliteit tot 4K bij 30 Hz: Ondersteunt resoluties tot 3840 x 2160 @ 30 Hz met 4:4:4 kleursampling en een maximale datasnelheid van 10,2 Gb/s.
- EDID-beheer via DIP-schakelaar: de geïntegreerde EDID-regeling op de hoofdeenheid maakt aanpassing aan aangesloten beeldschermen mogelijk en ondersteunt een stabiele signaaluitvoer.
- IR-doorsturing voor comfortabele afstandsbediening: infraroodbesturingssignalen worden tussen het beeldscherm en de signaalbron doorgegeven.

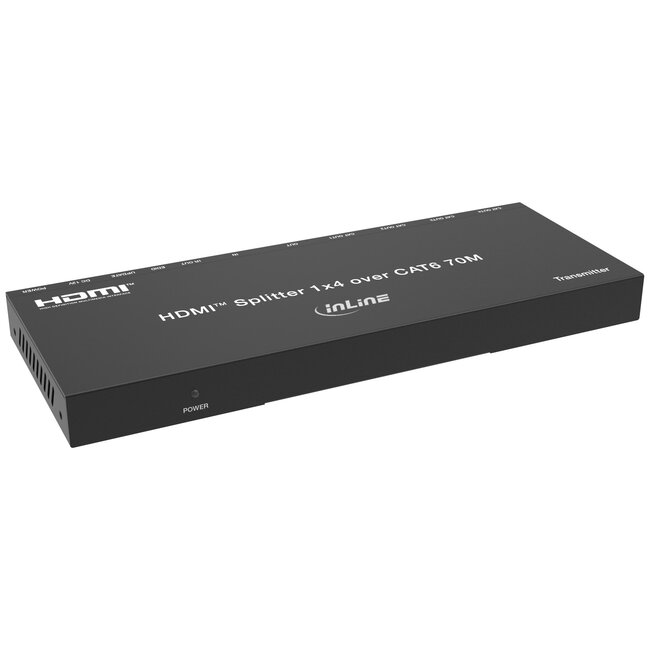

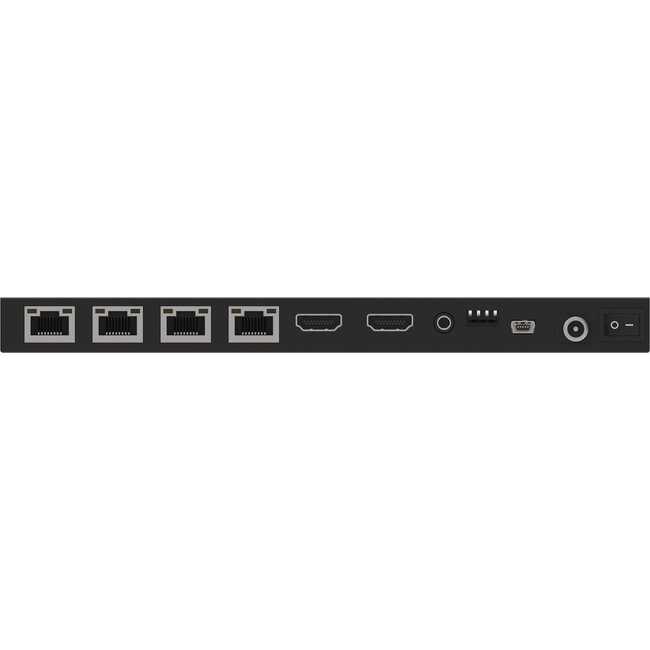

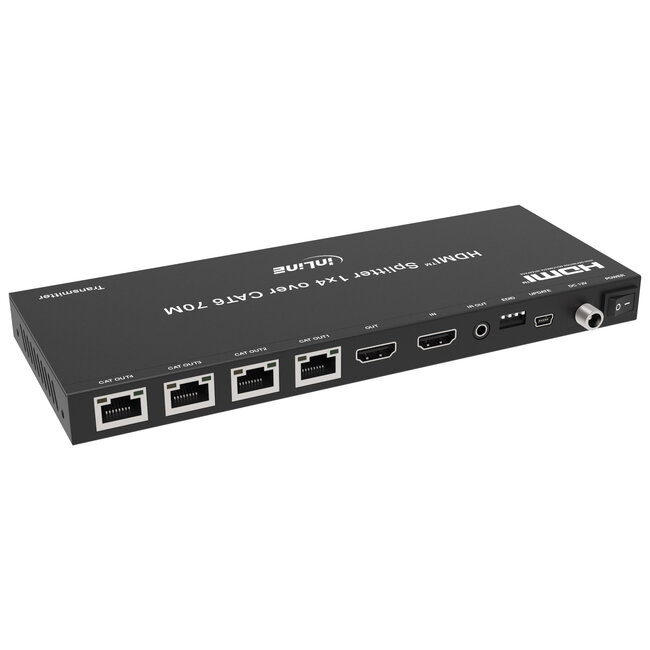

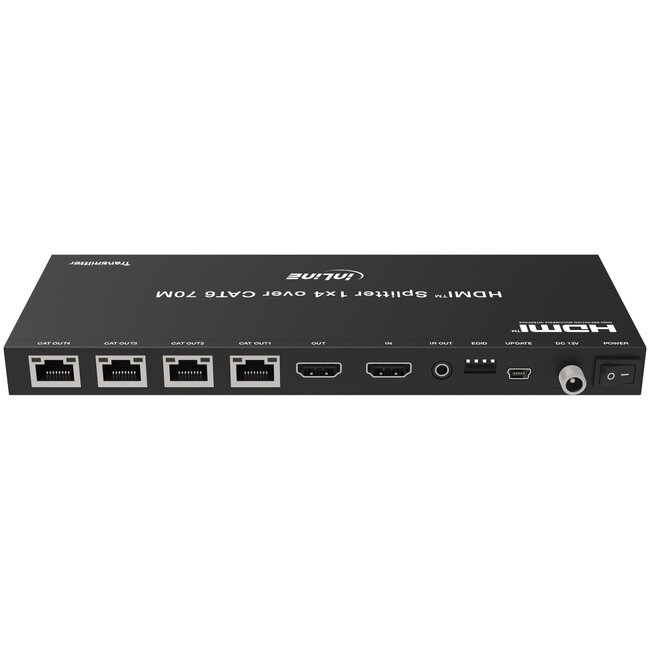

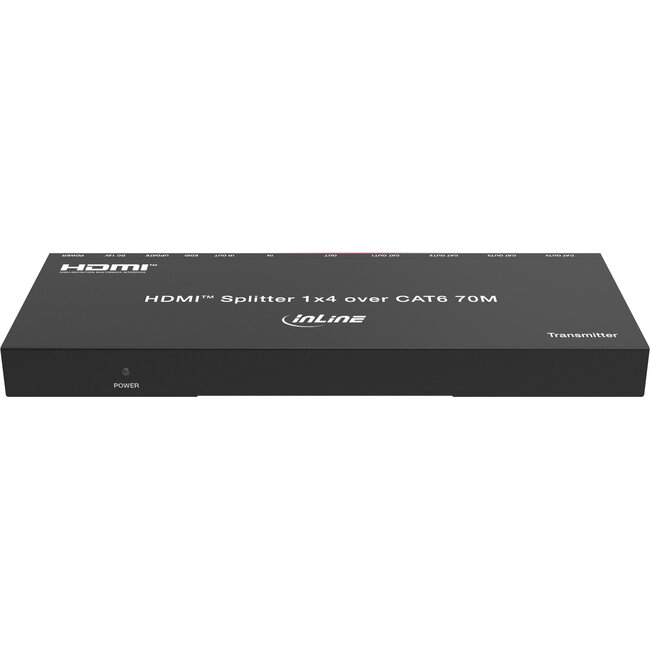

De InLine 1x4 HDMI-extender maakt de gelijktijdige overdracht van een HDMI-signaal van een signaalbron naar maximaal vier ruimtelijk gescheiden beeldschermen mogelijk. De verbinding tussen de hoofdeenheid en de ontvangers gebeurt via directe punt-tot-punt RJ45-verbindingen met in de handel verkrijgbare netwerkkabels.
Door het gebruik van Cat.6-kabels kunnen grote afstanden worden overbrugd. Bij een resolutie van 1920 x 1080 @ 60 Hz zijn transmissieafstanden tot 70 m mogelijk. Bij 3840 x 2160 @ 30 Hz worden stabiele verbindingen tot 40 m bereikt. De ondersteuning van HDMI 1.4 en HDCP 1.4 zorgt voor een compatibele en betrouwbare signaaloverdracht.
Technische eigenschappen
- Overdrachtsmedium: netwerkkabel (CAT6 aanbevolen)
- Maximaal aantal ontvangers: 4
- Overdracht van stuursignalen: infrarood (IR)
- EDID-beheer: DIP-schakelaar op de hoofdeenheid (zender)
- Bedrijfstemperatuur: 0 °C tot +40 °C
- Opslagtemperatuur: −20 °C tot +60 °C
- Toegestane luchtvochtigheid: 20–90 %, niet-condenserend
Maximale overdrachtsafstand:
- Tot 70 m bij 1920 x 1080 @ 60 Hz via CAT6
- Tot 40 m bij 3840 x 2160 @ 30 Hz (4:4:4, 8 bit) via CAT6
Video / signaal
- HDMI-standaard: HDMI 1.4
- HDCP: versie 1.4
- Maximale resolutie:
- - 1920 x 1080 @ 60 Hz
- - 3840 x 2160 @ 30 Hz
- Maximale gegevenssnelheid: 10,2 Gb/s (297 MHz)
- Kleurruimten: RGB, YCbCr 4:4:4 / 4:2:2 / 4:2:0
- Kleurdiepte:
- - 8 / 10 / 12 bit bij 1080p @ 60 Hz
- - 8 bit bij 4K @ 30 Hz
Audio
Ondersteunde audioformaten:
- LPCM tot 7.1
- Dolby TrueHD
- DTS-HD Master Audio
Voeding (extern)
- Ingang: AC 100–240 V / 50–60 Hz
- Uitgang: DC 12,0 V / 2,5 A
- Uitgangsvermogen: max. 30,0 W
- Gemiddelde efficiëntie tijdens gebruik (230 V / 50 Hz): 89,26 %
- Stroomverbruik bij nulbelasting (230 V / 50 Hz): 0,06 W
- Rendement bij lage belasting (10%) (230 V / 50 Hz): 85,60 %

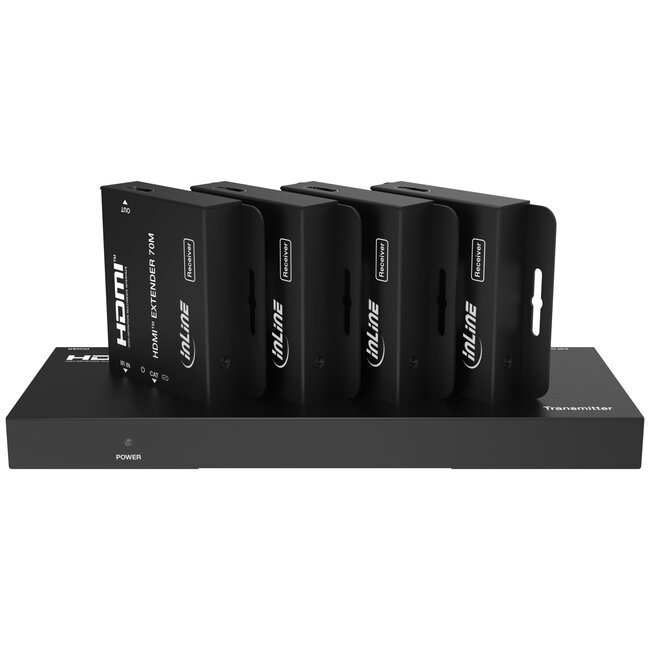

Leveringsomvang
- 1 x HDMI-extender – hoofdeenheid (zender)

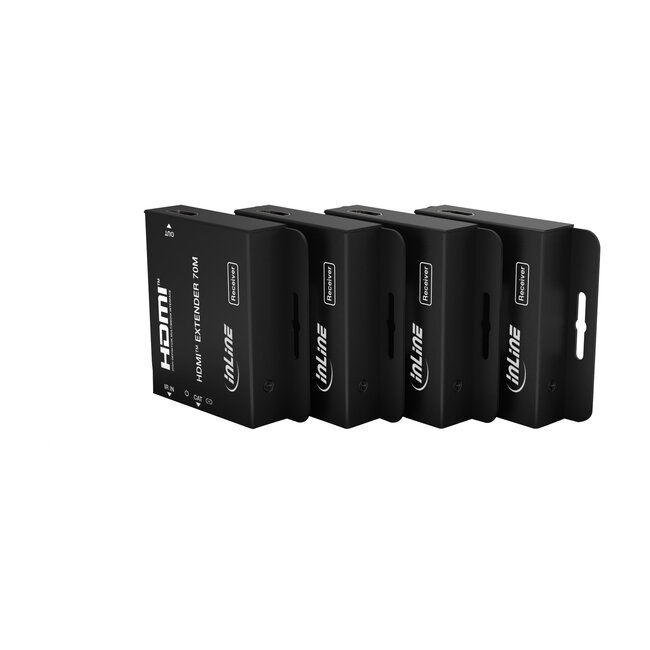

- 4 x HDMI-extender – ontvanger
- 1 x IR-zenderkabel (ca. 1,5 m)
- 4 x IR-ontvangstkabel (ca. 1,5 m)
- 2 x montagebeugels
- 4 x machineschroeven (M3x4)
- 1 x voeding (DC 12 V / 2,5 A, vergrendelbaar)
- 1 x handleiding Duits/Engels
