- USB 3.2 Gen.1 met een bereik tot 100 m: verzendt USB-signalen met een snelheid tot 5 Gb/s via een enkele RJ45-koperkabel en maakt een betrouwbare afstandsoverbrugging tussen het hostsysteem en het USB-eindapparaat mogelijk.
- Transparante RS-232- en FSYNC-doorvoer: seriële stuursignalen en synchronisatiesignalen met 5 V worden ongewijzigd van de zender naar de ontvanger overgedragen en maken een nauwkeurige systeemintegratie mogelijk.
- Bidirectionele Power over Cable met 40 W: de stroomvoorziening gebeurt flexibel via de verbindingskabel met 24 V. Het volstaat om één apparaat van stroom te voorzien, wat de installatiekosten vermindert.
- Robuuste metalen behuizing met montagemogelijkheid: de stabiele constructie in combinatie met de meegeleverde montagehoeken maakt een veilige integratie in technische omgevingen mogelijk.
- Energiezuinige werking met low-power-modus: bij een inactieve verbinding vermindert het systeem automatisch het energieverbruik en optimaliseert zo de continue werking.

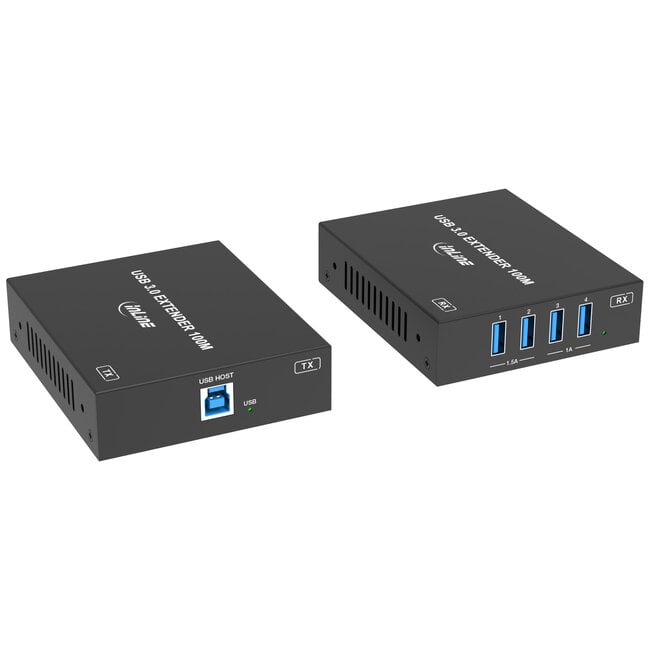

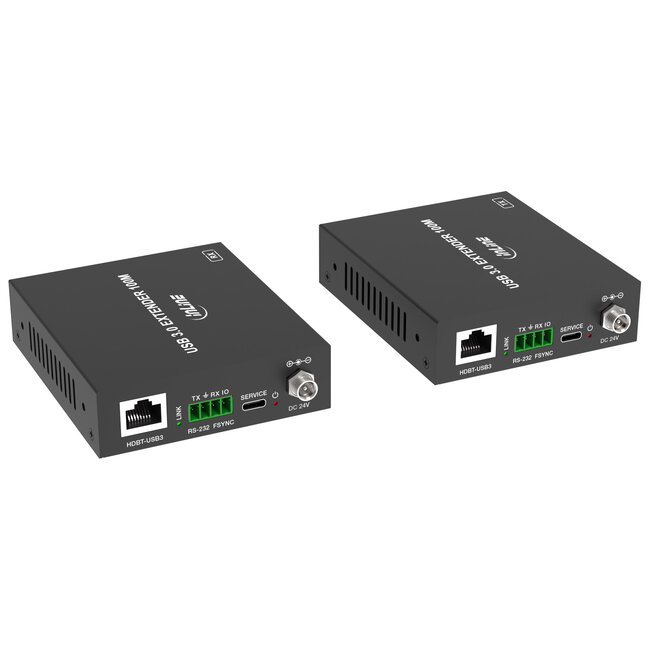

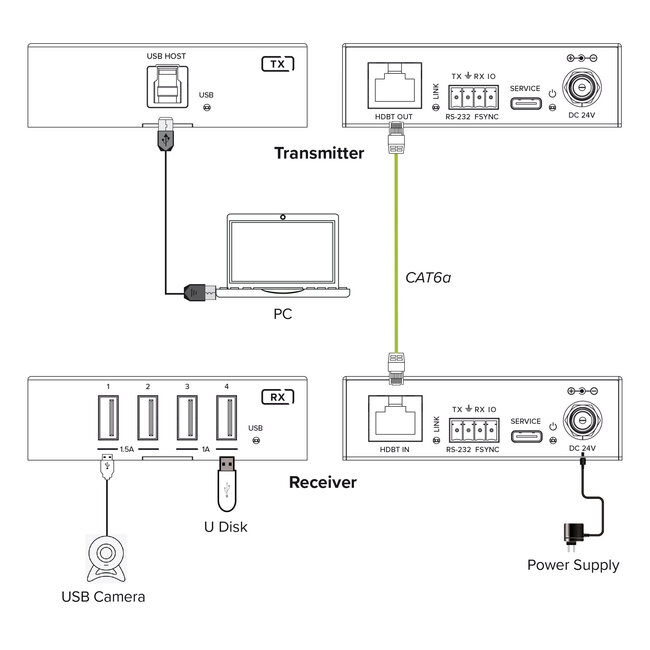

De InLine® USB 3.2 Gen.1 Extender maakt het mogelijk om USB-signalen te verlengen via een enkele RJ45-koperkabel met een bereik tot 100 m. Het systeem bestaat uit een hoofdeenheid als zender en een ontvanger en werkt als een vaste punt-tot-puntverbinding zonder integratie in actieve netwerkcomponenten.
Technische eigenschappen
Specificaties
- USB-standaard: USB 3.2 Gen.1
- Maximale gegevenssnelheid: tot 5 Gb/s
- Ondersteunde USB-overdrachtstypen: isochroon, bulk, interrupt
- Overdrachtsmedium: RJ45-koperkabel
- Aanbevolen kabeltype: CAT6a
- Maximale overdrachtsafstand: tot 100 m
- Behuizingsmateriaal: metaal
- Bedrijfstemperatuur: 0 °C tot +40 °C
- Opslagtemperatuur: −20 °C tot +60 °C
- Toegestane luchtvochtigheid (bedrijf): 20–80 %, niet-condenserend
- Toegestane luchtvochtigheid (opslag): 10–90 %, niet-condenserend

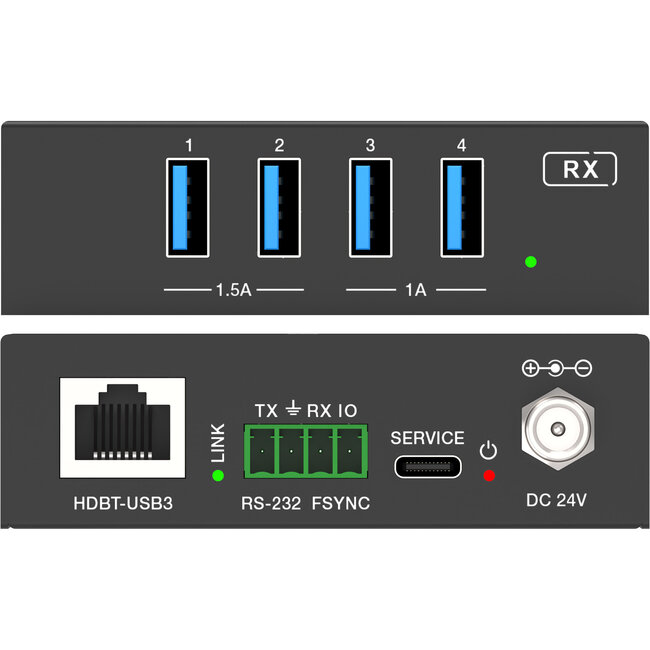

USB-voeding aan de ontvanger
- USB-poort 1 en 2: tot 5 V / 1,5 A
- USB-poort 3 en 4: tot 5 V / 1,0 A
RS-232 pass-through
- Seriële stuursignalen worden transparant tussen zender en ontvanger overgedragen.
FSYNC Pass-through
- Doorvoer van synchronisatiesignalen; signaalniveau 5 V.
Power over Cable (PoC)
- Bidirectionele stroomvoorziening via de verbindingskabel mogelijk
- PoC-spanning: 24 V
- Maximaal PoC-vermogen: 40 W
Low-Power-Mode
- Automatische vermindering van het energieverbruik bij inactieve verbinding.
Voeding
- Ingang: AC 100–240 V / 50–60 Hz
- Uitgang: DC 24,0 V / 2,0 A
- Uitgangsvermogen: max. 48,0 W
- Gemiddeld rendement tijdens bedrijf (230 V / 50 Hz): 88,72 %
- Stroomverbruik bij nulbelasting (230 V / 50 Hz): 0,09 W
- Efficiëntie bij lage belasting (10 %) (230 V / 50 Hz): 83,19 %
Leveringsomvang

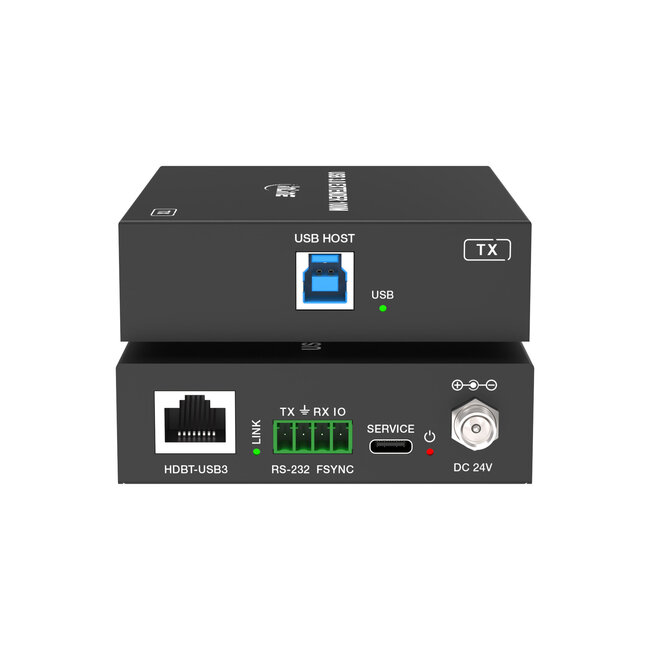

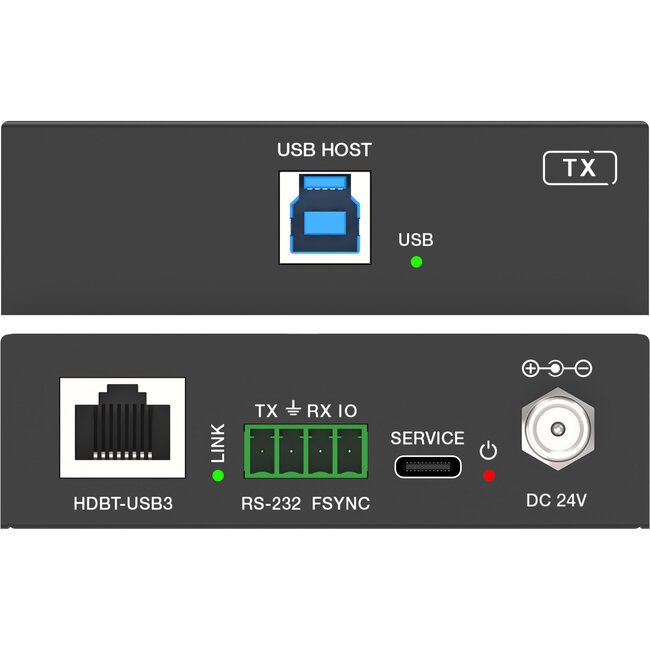

- 1 x USB-verlenger – hoofdeenheid (zender)

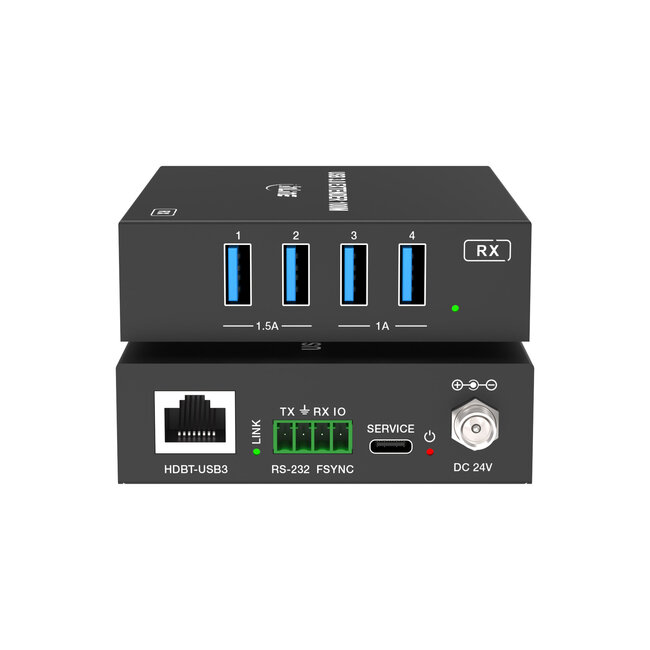

- 1 x USB-verlengkabel – ontvanger
- 1 x voedingsadapter (DC 24 V / 2 A, vergrendelbaar)
- 2 x 4-polige schroefklemconnectoren
- 4 x montagebeugels
- 8 x machineschroeven (M3 x 4)
- 1 x handleiding (Duits/Engels)
