- Tijdwinst bij de installatie: snelle bedrading via schroefklemmen voor 16–26 AWG – met behulp van een platte schroevendraaier ≤ 2,5 mm.
- Duidelijke klembezetting en veilige contacten: 5-polige klemmen met drukplaat, duidelijk gelabeld 1: –, 2: D+, 3: D–, 4: +, 5: S (afscherming) – ideaal voor service, testen en prototyping.
- Veelzijdig inzetbaar in de industrie: voor het snel aansluiten van USB 2.0-signalen in testopstellingen, laboratoria, inbedrijfstellingen of bij het opsporen van fouten – zonder solderen.
- Compact ontwerp: slechts ca. 50 mm totale lengte; kan ook in krappe opstellingen of adapterstrips worden geïntegreerd om ruimte te besparen.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 0,7 A per pin garanderen een betrouwbare signaaloverdracht – ook bij continue belasting en in een industriële omgeving.

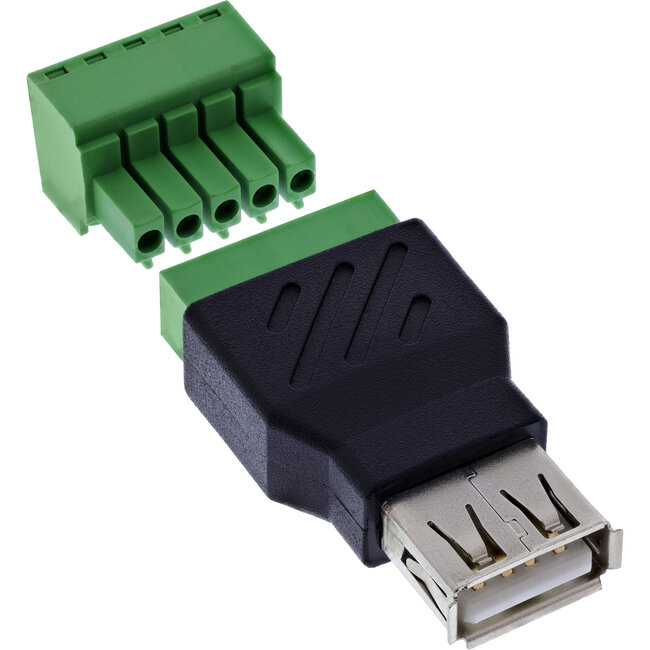

De InLine® USB‑A-klemmenblokadapter biedt een praktische oplossing om USB‑2.0-signalen zonder solderen of kabelverbinding over te brengen naar een 5‑polige klemmenstrook. Typische toepassingen zijn te vinden op het gebied van service, testopstellingen, ontwikkeling of prototyping.

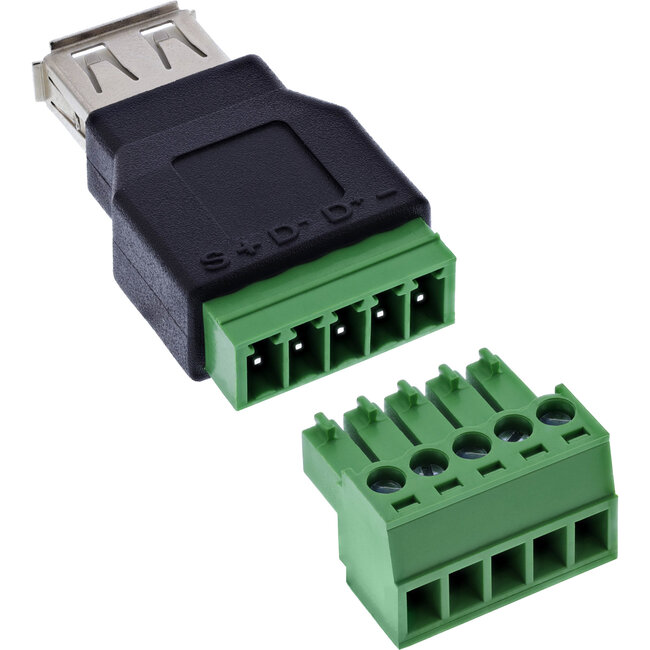

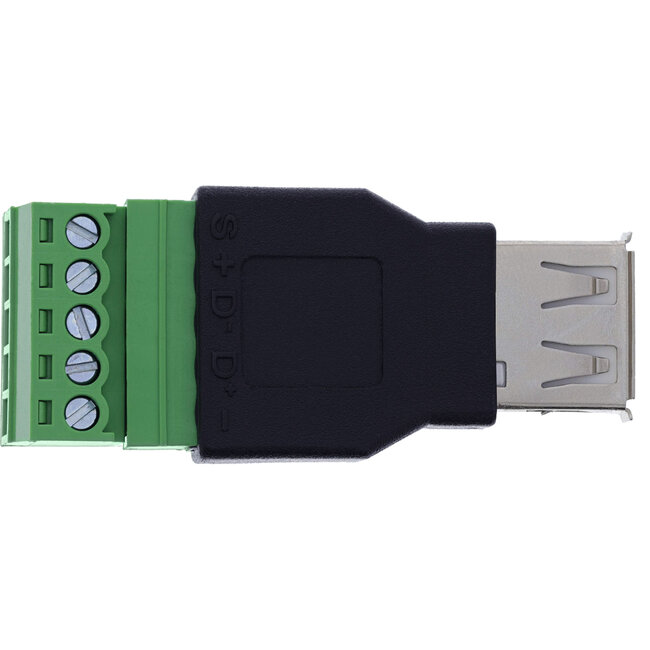

De USB‑A-bus in standaardformaat is rechtstreeks verbonden met een 5-polig schroefklemmenblok. De duidelijke markering van de klemmen – 1: massa (–), 2: D+, 3: D–, 4: spanning (+), 5: afscherming (S) – maakt een eenvoudige en veilige signaaltoewijzing mogelijk. De klemverbindingen met een rastermaat van 5,0 mm ondersteunen afzonderlijke aders in het bereik van 16-26 AWG.
De bedrading wordt met behulp van een platte schroevendraaier uitgevoerd. Door de compacte behuizing is de adapter bijzonder ruimtebesparend in gebruik, bijvoorbeeld in testapparatuur, mobiele meetstations of in laboratoria.
- USB-interface: USB-A 2.0, bus
- Aantal polen / bezetting: 5 klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
- Aansluittechniek: schroefklem met drukplaat, raster 5,0 mm
- Aansluitbereik: 16–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 0,7 A per pin
- USB-bedrijfsspanning (VBUS): 5 V DC
- Testspanning (isolatieweerstand): 300 V AC / 1 minuut
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –20 °C tot +105 °C
- Isolatielaag: EVA-isolatie aan de onderzijde
- Afmetingen: ca. 48 × 21,2 × 18,4 mm (L × B × H)
