- Tijdwinst bij de installatie: snelle bedrading via schroefklemmen voor 16–26 AWG – met behulp van een platte schroevendraaier ≤ 2,5 mm.
- Vast geïntegreerde USB-kabel voor flexibele toepassingen: de 1 meter lange aansluitkabel verbindt systemen onmiddellijk – zonder extra accessoires of soldeerwerk.
- Eenduidige klembezetting en veilige contacten: 5-polige klemmen met drukplaat, duidelijk gelabeld 1: –, 2: D+, 3: D–, 4: +, 5: S (afscherming) – ideaal voor service, testen en prototyping.
- Veelzijdig inzetbaar in de industrie: Voor het snel aansluiten van USB 2.0-signalen in testopstellingen, laboratoria, inbedrijfstellingen of bij het opsporen van fouten – zonder solderen.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 0,7 A per pin garanderen een betrouwbare signaaloverdracht – ook bij continue belasting en in een industriële omgeving.

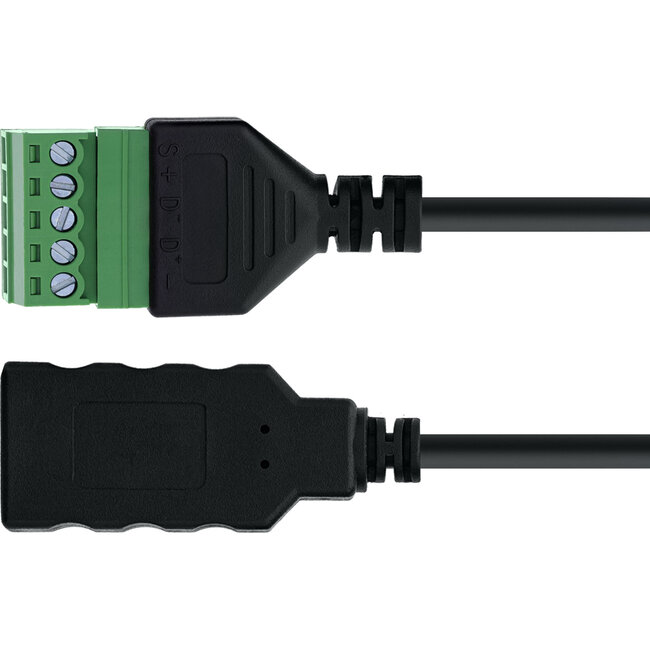

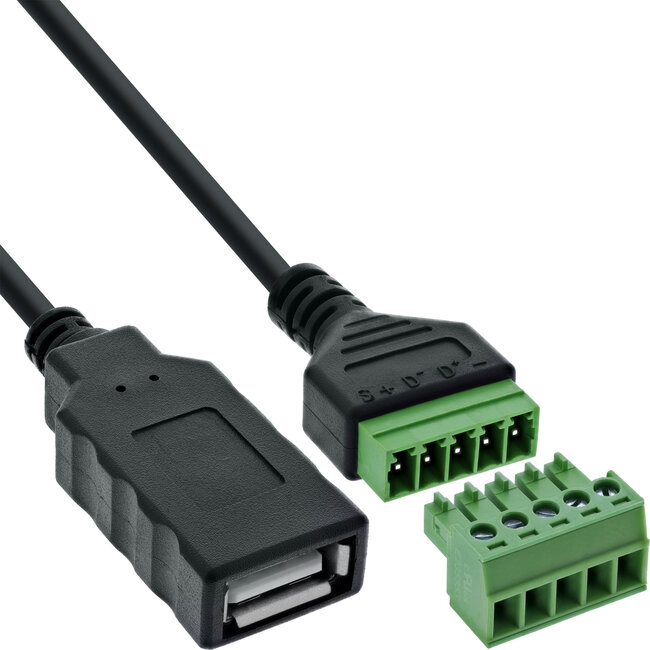

De InLine® USB‑A 2.0-klemmenblokadapter met bus en vast geïntegreerde aansluitkabel maakt het eenvoudig aansluiten van USB‑signalen op een 5‑polige schroefklemmenstrook mogelijk – zonder solderen. De klemmen zijn duidelijk gelabeld (1: massa, 2: D+, 3: D–, 4: spanning, 5: afscherming) en ondersteunen draden in het bereik van 16-26 AWG. De bedrading met behulp van gereedschap gebeurt met een platte schroevendraaier ≤ 2,5 mm.
Met een kabellengte van 1 meter is de adapter ideaal voor testopstellingen, laboratoriumomgevingen of embedded systemen. Een EVA-isolatielaag aan de onderkant biedt extra bescherming bij montage op geleidende oppervlakken.
- USB-interface: USB-A 2.0, bus
- Kabellengte: ca. 1 m (PVC, vast geïntegreerd)
- Aantal polen / bezetting: 5 klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
- Aansluittechniek: schroefklem met drukplaat, raster 5,0 mm
- Aansluitbereik: 16–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 0,7 A per pin
- USB-bedrijfsspanning (VBUS): 5 V DC
- Testspanning (isolatieweerstand): 300 V AC / 1 minuut
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –20 °C tot +105 °C
- Isolatielaag: EVA-isolatie aan de onderzijde
- Afmetingen: klemmenblok ca. 50 × 21,2 × 18,4 mm (L × B × H)
