- Push-in-klem voor snelle bedrading: Enkele draden (18–26 AWG) kunnen snel worden aangesloten – voor het losmaken volstaat een platte schroevendraaier ≤ 2,5 mm.
- Cat.5e-RJ45-stekker met vaste aansluitkabel van 15 cm: afgeschermde RJ45-stekker (8P8C) met vast geïntegreerde, flexibele Cat.5e-kabel voor directe aansluiting op netwerkcomponenten – ideaal bij beperkte ruimte.
- Ruimtebesparende kabeloplossing voor flexibele integratie: de korte, beweegbare kabel ontkoppelt de stekker en de klem – vergemakkelijkt de geleiding in vlakke behuizingen, racks of dichtbezette testopstellingen.
- Veelzijdig inzetbaar in de industrie: voor tijdelijke netwerkverbindingen, diagnose, besturingstechniek, embedded systemen en prototyping – bijzonder geschikt bij frequente draadwisselingen.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 1,0 A per pin zorgen voor een betrouwbare signaalgeleiding – ook bij continu industrieel gebruik.

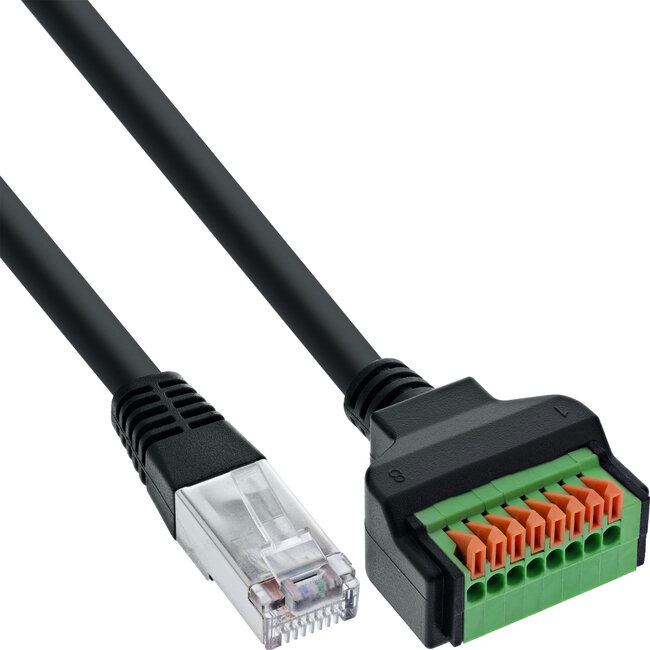

De InLine® RJ45-klemmenblokadapter met vast geïntegreerde kabel van 15 cm en 8-polige push-in-klem verbindt gestructureerde ethernetsignalen (Cat.5e) met open draadeinden – zonder solderen of schroeven. De afgeschermde RJ45-stekker (8P8C) is via een robuuste kabel rechtstreeks verbonden met de push-in-klem.
De push-in-techniek maakt het mogelijk om draden in het bereik van 18-26 AWG zonder gereedschap aan te sluiten. Indien nodig kan de verbinding worden losgemaakt met een platte schroevendraaier ≤ 2,5 mm via de gekleurde knoppen. – ideaal voor veelvuldig herbedraden in test- of prototypeomgevingen.
Met een kabellengte van ca. 15 cm en een buitendiameter van ca. 6 mm (afgeschermde ronde kabel) is de adapter ideaal voor compacte installaties in testapparatuur, schakelkasten of mobiele testsystemen. De afgeschermde constructie en geteste kwaliteit (kortsluiting- en bedradingstest) maken het een robuuste oplossing voor industriële netwerken en embedded toepassingen.
- RJ45-interface: Cat.5e, 8P8C-stekker (afgeschermd)
- Kabellengte: 15 cm (Cat.5e, afgeschermd, 4×2 aders, 24 AWG, flexibel)
- Klemmenstelsel: push-in-klem (veerkrachttechniek)
- Aantal polen: 8 signalen (1:1 verbonden)
- Aansluitbereik: 18–26 AWG (massieve of gevlochten geleider met adereindhuls)
- Bediening: losmaken met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 1,0 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –10 °C tot +70 °C
- Isolatielaag: EVA-isolatie aan de onderkant
- Afmetingen zonder kabel: ca. 43 × 33 × 20 mm (L × B × H)
