- Push-in-klem voor snelle bedrading: Enkele draden (18–26 AWG) kunnen snel worden aangesloten – voor het losmaken volstaat een platte schroevendraaier ≤ 2,5 mm.
- Gestructureerde netwerkverbinding via Cat.5e: de afgeschermde bus voldoet aan de eisen van categorie 5e en maakt een stabiele ethernetverbinding mogelijk voor prototypes, testsystemen en industriële omgevingen.
- Haakse uitvoering voor ruimtebesparende bedrading: de 90° haakse RJ45-bus (8P8C) is ideaal voor installaties met een geringe inbouwdiepte – bijvoorbeeld in wandbehuizingen, racks of vlakke verdeelpanelen.
- Veelzijdig inzetbaar in de industrie: ideaal voor embedded systemen, testopstellingen, tijdelijke netwerkverbindingen of de bouw van schakelkasten – overal waar een snelle draadwisseling nodig is.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 1,0 A per pin zorgen voor een stabiele signaaloverdracht – ook bij continue belasting in industriële toepassingen.

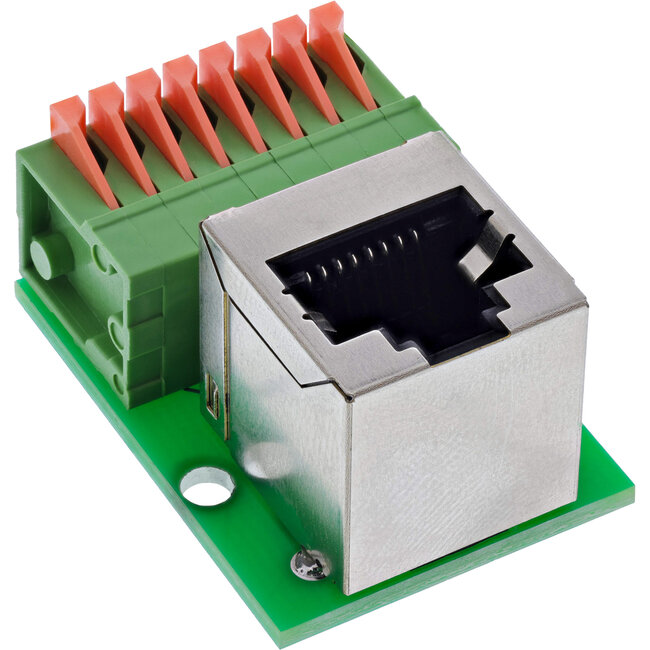

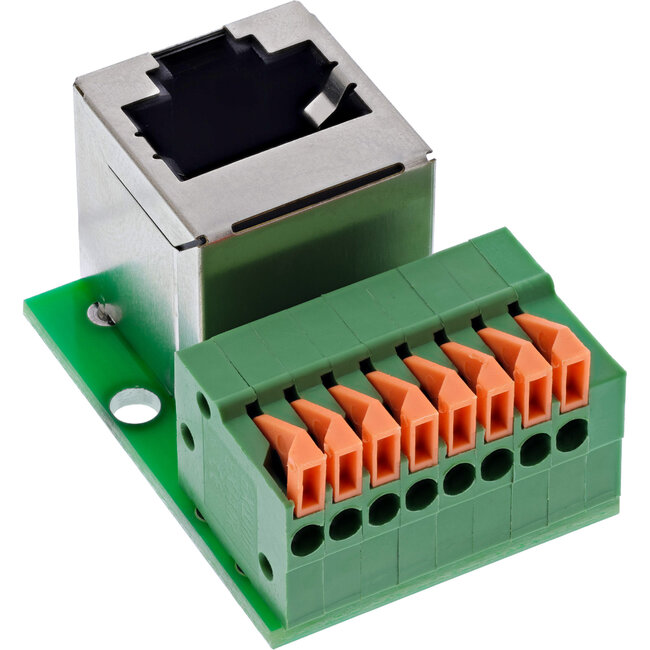

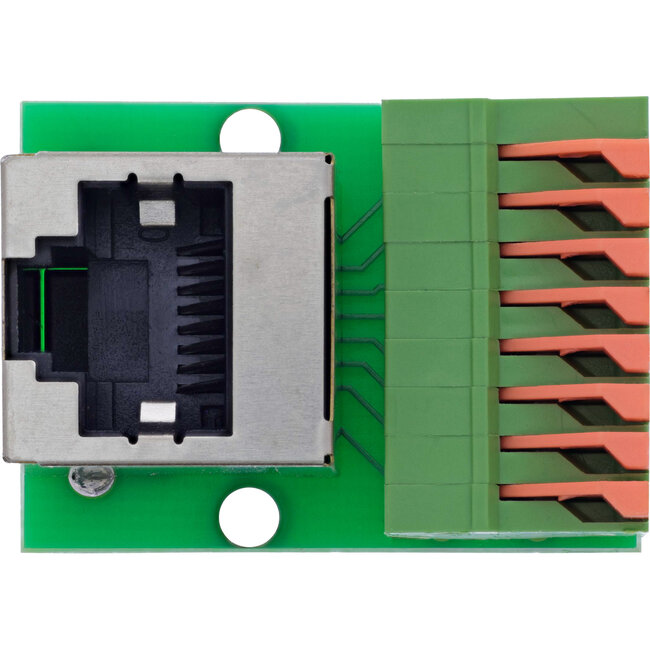

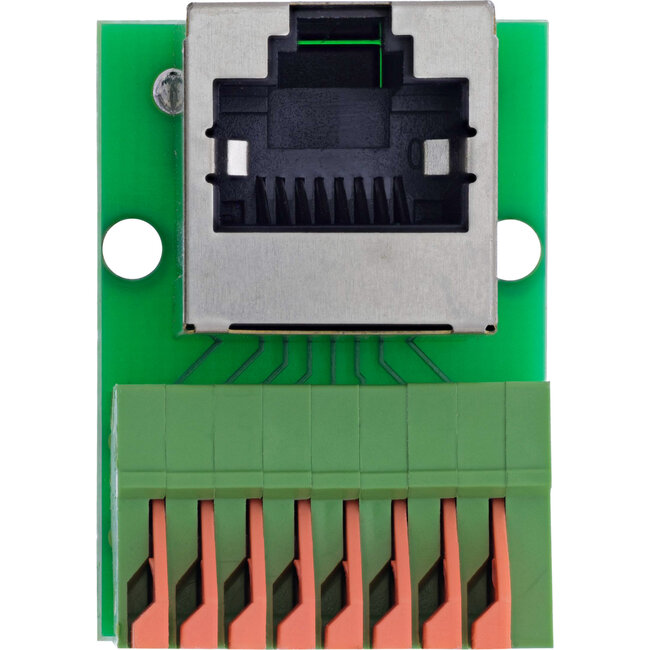

De InLine® RJ45-klemmenblokadapter met haakse Cat.5e-bus en push-in-klem is speciaal ontwikkeld voor netwerkverbindingen waarbij ruimte een kritische factor is. De afgeschermde RJ45-bus (8P8C, 90° gebogen) is rechtstreeks verbonden met een 8-polig push-in-klemblok en maakt een snelle aansluiting van open draadeinden mogelijk – zonder solderen of schroeven.
De push-in-techniek is ideaal voor toepassingen waarbij vaak van draad wordt gewisseld, bijvoorbeeld in testomgevingen, prototypes of embedded systemen. Enkele draden in het bereik van 18-26 AWG kunnen eenvoudig worden aangesloten. Voor het losmaken volstaat een standaard platte schroevendraaier ≤ 2,5 mm.
Door het compacte ontwerp (slechts 33 mm hoog) en de haakse positie van de bus is de adapter bijzonder geschikt voor gebruik in krappe behuizingen of vlakke verdeelpanelen. De robuuste afwerking en de geteste elektrische eigenschappen garanderen een betrouwbare werking, ook in een industriële omgeving.
- RJ45-interface: Cat.5e, 8P8C-bus (afgeschermd, 90° gebogen)
- Klemmenstelsel: push-in-klem (veerkrachttechniek)
- Aantal polen: 8 signalen (1:1 verbonden)
- Aansluitbereik: 18–26 AWG (massieve of gevlochten geleider met adereindhuls)
- Bediening: losmaken met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 1,0 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –10 °C tot +70 °C
- Isolatielaag: EVA-isolatie aan de onderzijde
- Afmetingen: ca. 43 × 33 × 24 mm (L × B × H)
