- Push-in-klem voor snelle bedrading: enkele draden (18–26 AWG) kunnen snel worden aangesloten – voor het losmaken volstaat een platte schroevendraaier ≤ 2,5 mm.
- Cat.5e-RJ45-bus met vaste aansluitkabel van 15 cm: de afgeschermde 8P8C-bus is via een vast geïntegreerde kabel (lengte: 15 cm) direct aangesloten op de push-in-klem – voor flexibele aansluitingen in krappe ruimtes.
- Ruimtebesparende kabeloplossing voor flexibele integratie: dankzij het compacte ontwerp en de aangesloten kabel is de adapter ideaal voor mobiele meetstations, embedded projecten of schakelkastconstructies.
- Veelzijdig inzetbaar in de industrie: perfect voor tijdelijke netwerkverbindingen, diagnosetools, besturingssystemen of prototyping – bijzonder geschikt bij wisselende testscenario's.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 1,0 A per pin zorgen voor een betrouwbare signaaloverdracht – ook bij continu industrieel gebruik.

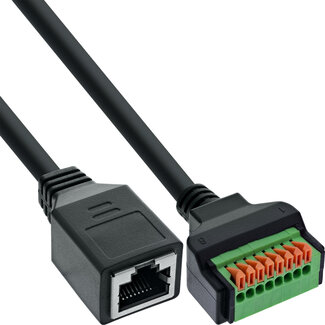

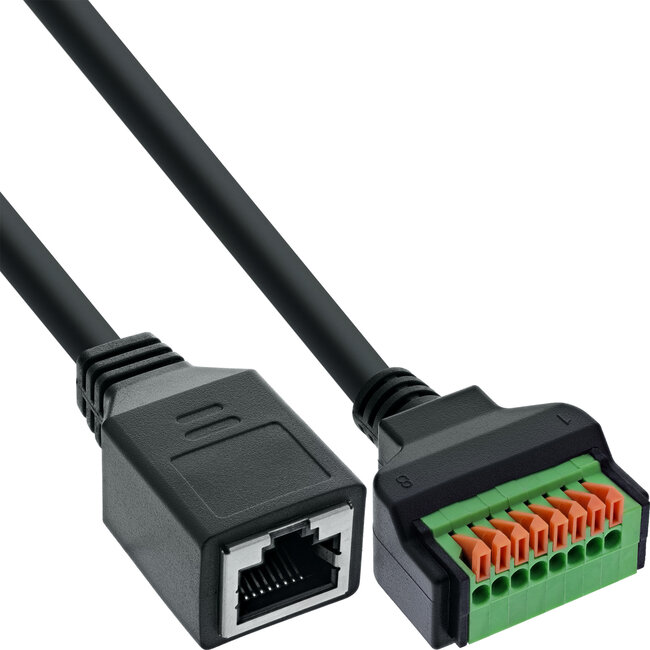

De InLine® RJ45-klemmenblokadapter met vast geïntegreerde kabel van 15 cm en 8-polige push-in-klem verbindt gestructureerde ethernetsignalen (Cat.5e) met open adereinden – zonder solderen of schroeven. De afgeschermde RJ45-bus (8P8C) is via een robuuste kabel rechtstreeks verbonden met de push-in-klem.
De push-in-techniek maakt het mogelijk om draden in het bereik van 18-26 AWG zonder gereedschap aan te sluiten. Indien nodig kan de verbinding worden losgemaakt met een platte schroevendraaier ≤ 2,5 mm via de gekleurde knoppen. – ideaal voor veelvuldig herbedraden in test- of prototypeomgevingen.
Met een kabellengte van ca. 15 cm en een buitendiameter van ca. 6 mm (afgeschermde ronde kabel) is de adapter ook geschikt voor krappe inbouwsituaties, bijvoorbeeld in mobiele testapparatuur of schakelkasten. De afgeschermde constructie en geteste kwaliteit (kortsluiting- en bedradingstest) maken het een robuuste oplossing voor industriële netwerken en embedded toepassingen.
- RJ45-interface: Cat.5e, 8P8C-bus (afgeschermd)
- Kabellengte: 15 cm (Cat.5e, afgeschermd, 4×2 aders, 24 AWG, flexibel)
- Klemmen systeem: Push-In-klem (veerkrachttechniek)
- Aantal polen: 8 signalen (1:1 verbonden)
- Aansluitbereik: 18–26 AWG (massieve of gevlochten geleider met adereindhuls)
- Bediening: losmaken met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 1,0 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –10 °C tot +70 °C
- Isolatielaag: EVA-isolatie aan de onderkant
- Afmetingen zonder kabel: ca. 43 × 33 × 20 mm (L × B × H)
