- Push-in-klem voor snelle bedrading: Enkele draden (18–26 AWG) worden eenvoudig ingestoken – zonder gereedschap. Voor het losmaken volstaat een platte schroevendraaier ≤ 2,5 mm.
- Gestandaardiseerde RJ45-bus voor gestructureerde bedrading: De 8P8C-interface maakt een directe aansluiting op netwerkcomponenten mogelijk – ideaal voor besturings-, service- of testomgevingen.
- Compact ontwerp voor toepassingen waarbij ruimte een kritische factor is: met een bouwhoogte van slechts 33 mm past de adapter ook in vlakke behuizingen, draagrails of mobiele meetapparatuur.
- Veelzijdig inzetbaar in de industrie: Ideaal voor schakelkastinstallaties, embedded systemen, machinenetwerken, testomgevingen of snelle prototypes – zonder solderen of schroeven.
- Hoge signaalkwaliteit: Een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 1,0 A per pin garanderen een betrouwbare en veilige signaaloverdracht – ook bij continue belasting in een industriële omgeving.

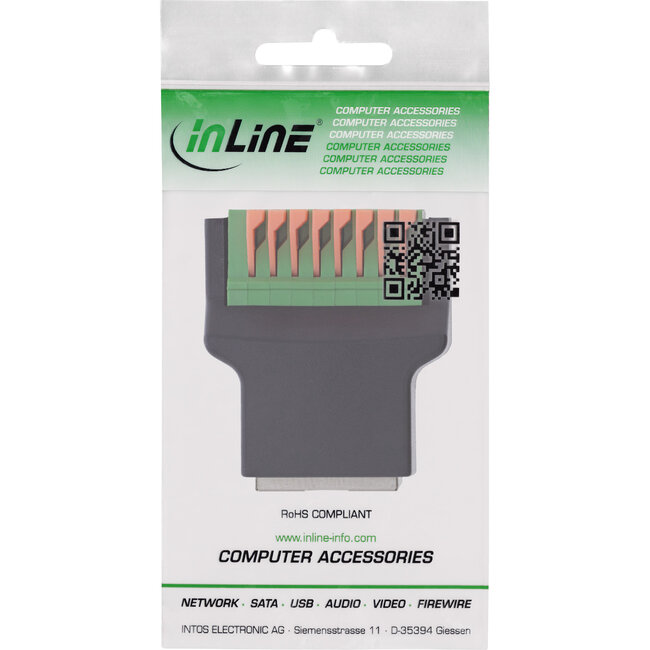

De InLine® RJ45-klemmenblokadapter met geïntegreerde push-in-klem maakt het mogelijk om Ethernet-signalen (8P8C) met open adereinden zonder gereedschap aan te sluiten – ideaal voor industriële toepassingen, laboratoria of testomgevingen.

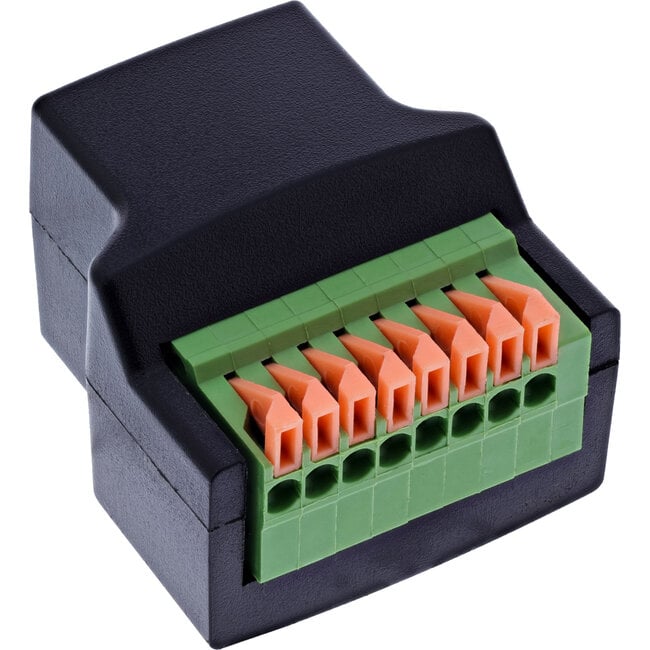

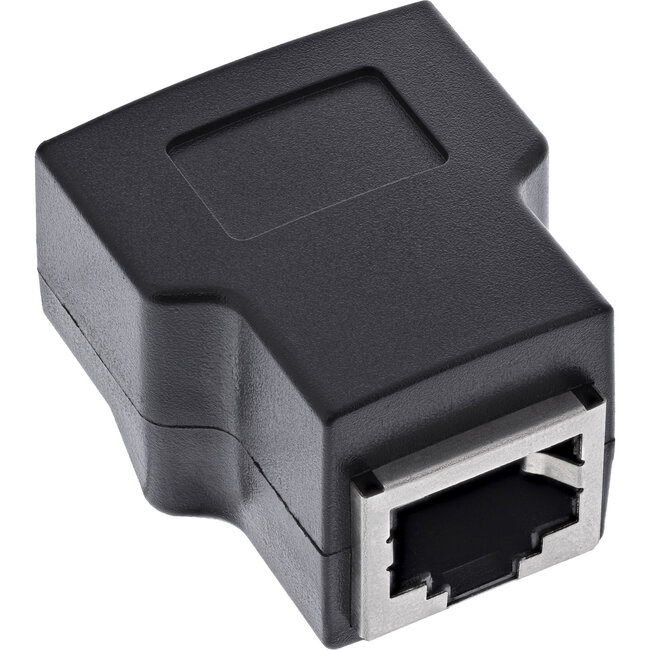

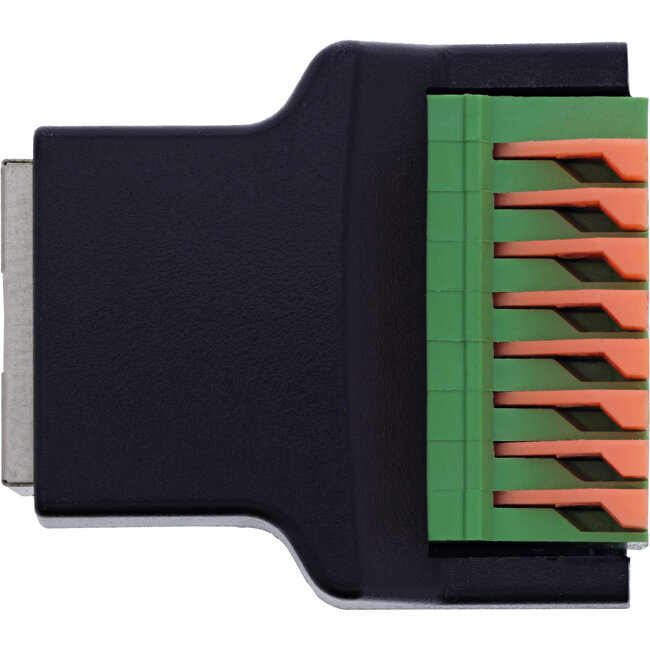

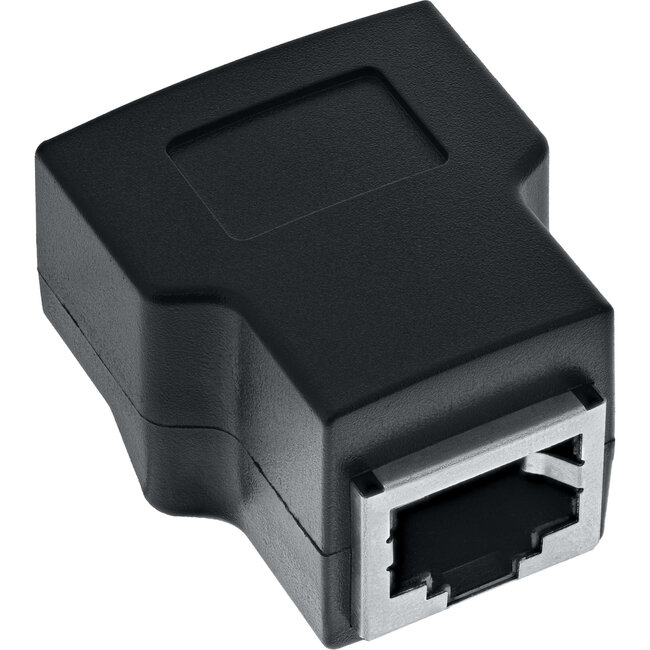

De vast ingebouwde RJ45-bus (8-polig) is intern rechtstreeks verbonden met een compact push-in-klemblok. Dit maakt een snelle aansluiting van aders in het bereik van 18-26 AWG mogelijk – geheel zonder schroeven. Een kleurgecodeerde ontgrendelingsknop maakt het mogelijk om de verbinding los te maken met een platte schroevendraaier ≤ 2,5 mm.
Het compacte ontwerp zonder extra montagevoorziening is bijzonder geschikt voor gebruik in prototyping-opstellingen, diagnosemodules, embedded systemen of tijdelijke testopstellingen. Door het duidelijk gemarkeerde aansluitingsgebied is een veilige en eenduidige signaaltoewijzing gegarandeerd.
- RJ45-interface: 8P8C-bus (recht, afgeschermd)
- Klemmen systeem: Push-In-klem (veerkrachttechniek)
- Aantal polen: 8 signalen (1:1 verbonden)
- Aansluitgebied: 18–26 AWG (massieve of gevlochten geleider met adereindhuls)
- Bediening: losmaken met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 1,0 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –10 °C tot +70 °C
- Isolatielaag: EVA-isolatie aan de onderzijde
- Afmetingen: ca. 43 × 33 × 20 mm (L × B × H)
