- Push-in-klem voor snelle bedrading: Enkele draden (18–26 AWG) kunnen snel worden aangesloten – voor het loskoppelen volstaat een platte schroevendraaier ≤ 2,5 mm.
- Afgeschermde Cat.5e RJ45-bus voor gestructureerde netwerkverbinding: De afgeschermde 8P8C-bus maakt directe aansluiting op ethernetcomponenten mogelijk – ideaal voor betrouwbare signaaloverdracht bij besturingen, testapparatuur of embedded systemen.
- Compacte vormgeving voor flexibele integratie: met een hoogte van slechts 33 mm kan de adapter ook in krappe behuizingen, mobiele testomgevingen of verdichte verdeelvelden worden gebruikt – zonder extra montagevoorzieningen.
- Veelzijdig inzetbaar in de industrie: ideaal voor embedded oplossingen, tijdelijke testlocaties, schakelkastbedrading of de snelle aansluiting van netwerksignalen bij prototyping – bijzonder geschikt bij frequente wisselingen.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 1,0 A per pin zorgen voor een stabiele signaalkwaliteit bij test-, besturings- of communicatietoepassingen.

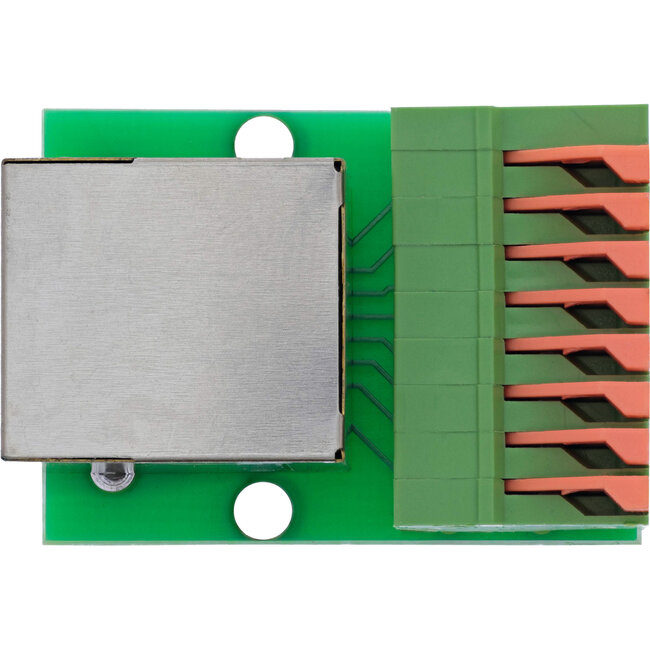

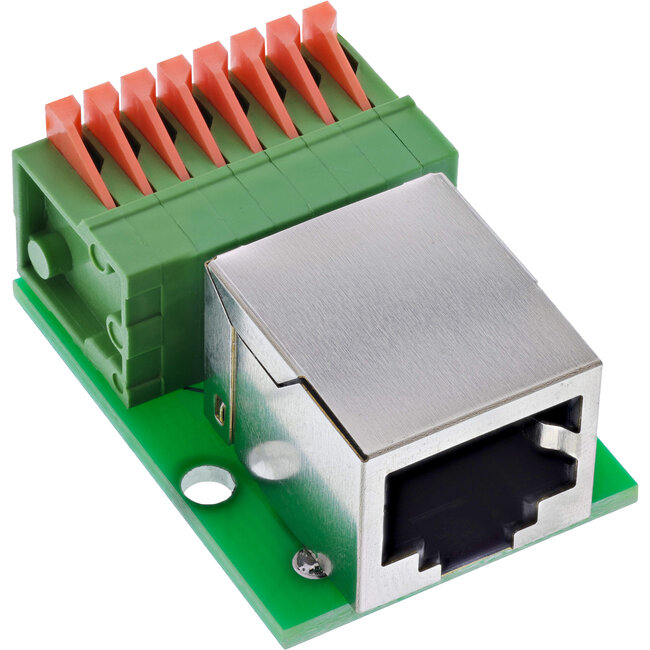

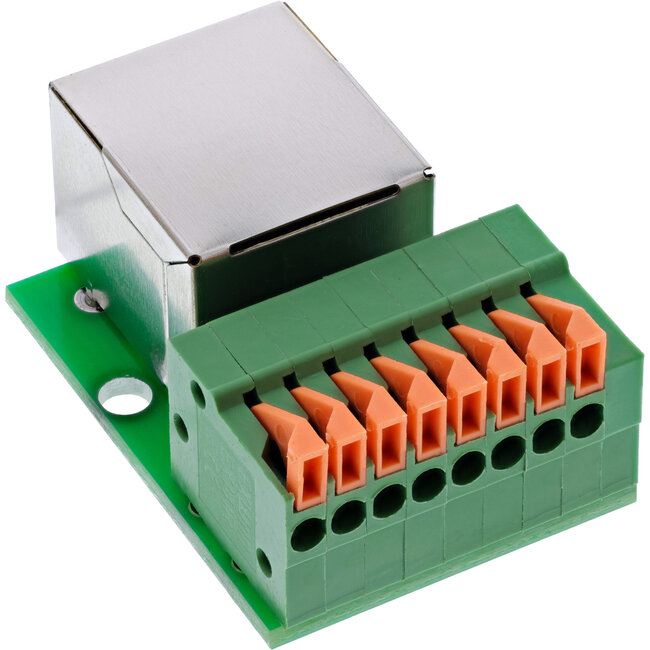

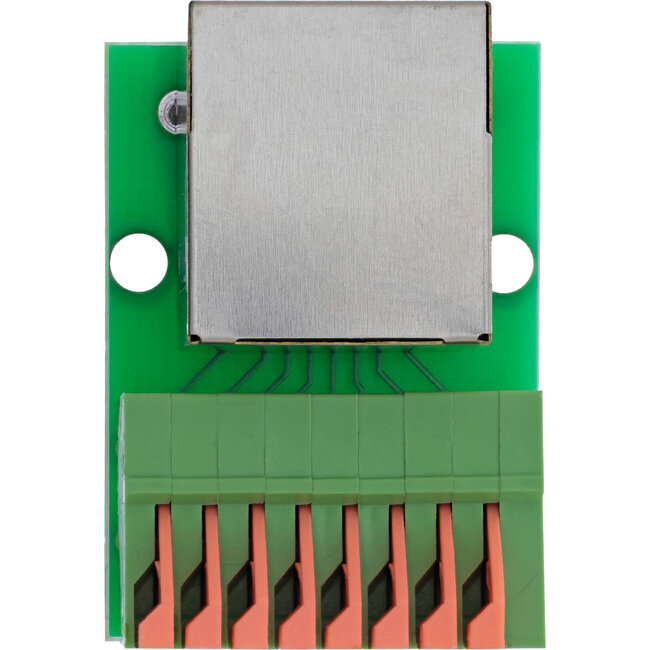

De InLine® RJ45-klemmenblokadapter met push-in-klemmenstrook maakt een snelle, soldeervrije verbinding van ethernetsignalen met open draadeinden mogelijk – zonder gereedschap. De afgeschermde RJ45-bus (8P8C) is rechtstreeks verbonden met een 8-polig push-in-klemblok, dat betrouwbaar enkele aders in het bereik van 18-26 AWG opneemt.
De push-in-veertechniek bespaart tijd en is bijzonder geschikt voor toepassingen waarbij frequente draadwisselingen of tijdelijke bedrading nodig zijn. Een platte schroevendraaier ≤ 2,5 mm volstaat om de verbindingen veilig los te maken.
Dankzij het compacte ontwerp (slechts 33 mm hoog) kan de adapter ruimtebesparend worden ondergebracht in behuizingen, testopstellingen of prototypingomgevingen. Ideaal voor Cat.5e-ethernettoepassingen in laboratoria, service- of industriële omgevingen.
- RJ45-interface: Cat.5e, 8P8C-bus (afgeschermd)
- Klemmen systeem: Push-In-klem (veerkrachttechniek)
- Aantal polen: 8 signalen (1:1 verbonden)
- Aansluitbereik: 18–26 AWG (massieve of gevlochten geleider met adereindhuls)
- Bediening: losmaken met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 1,0 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –10 °C tot +70 °C
- Isolatielaag: EVA-isolatie aan onderzijde
- Afmetingen: ca. 43 × 33 × 24 mm (L × B × H)
