- RJ45-breakout-bus met duidelijke klemtoewijzing: Afgeschermde 8P8C-bus direct verbonden met 9-polige schroefklem – voor gestructureerde en soldeervrije netwerkbekabeling.
- Zijdelingse klemverbinding voor compacte integratie: De zijdelings geplaatste schroefklemmenstrook maakt ruimtebesparende bekabeling mogelijk – ideaal voor de schakelkast of dichte testomgevingen.
- Directe montage op DIN-rails: de behuizing is uitgerust met een voorgemonteerde railclip – voor een eenvoudige en normconforme installatie in schakelkasten of stuurverdelers.
- Ideaal voor industriële netwerken: voor een veilige verbinding, diagnose of herbedrading van Ethernet-signalen in service-, test- of embedded omgevingen.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 1,0 A per pin zorgen voor een betrouwbare signaaloverdracht – ook bij continu industrieel gebruik.

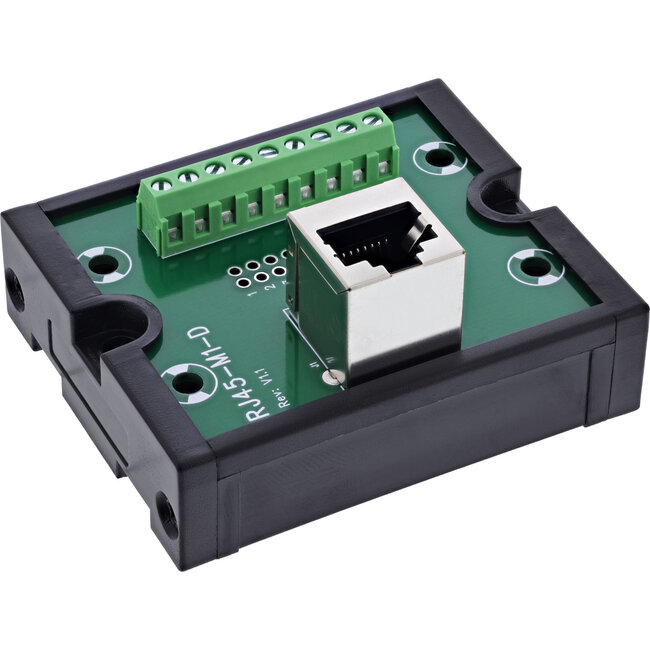

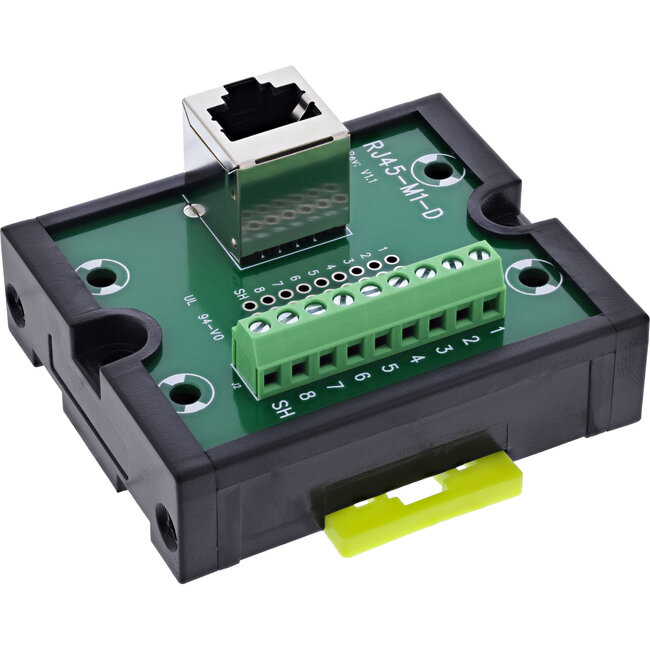

De InLine® RJ45 breakout-adapter met afgeschermde 8P8C-bus en geïntegreerde 9-polige schroefklem (8 dataleidingen + afscherming) maakt een directe en gestructureerde bedrading van Ethernet-signalen mogelijk – helemaal zonder solderen. De aan de zijkant toegankelijke klemmenstrook is overzichtelijk gelabeld en ondersteunt draden in het bereik van 16-26 AWG.
De bedrading met behulp van gereedschap gebeurt met een platte schroevendraaier ≤ 2,5 mm. Dankzij de voorgemonteerde clip kan de adapter direct op een DIN-rail worden gemonteerd – ideaal voor normconforme integratie in schakelkasten of stuurverdelers.
Het robuuste ontwerp, de geteste elektrische veiligheid en de volledige afscherming maken de adapter tot een betrouwbare oplossing voor industriële toepassingen, bijvoorbeeld in prototyping, netwerkdiagnose of embedded systemen.

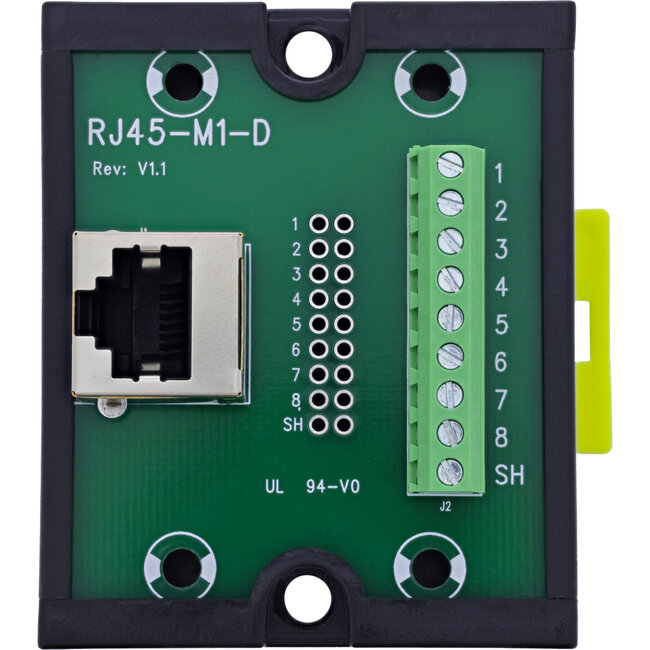

- RJ45-interface: afgeschermde 8P8C-bus (breakout-uitvoering)
- Schroefklemmenstrook: 9 klemmen (8 data + afscherming), rastermaat 5,0 mm, met drukplaat
- Aansluitbereik: 16–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 1,0 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –20 °C tot +70 °C
- Isolatielaag: EVA-isolatie aan de onderkant
- Montage: Voorgemonteerde clip voor DIN-rail
- Afmetingen: ca. 60,45 × 53,6 × 43,0 mm (B × H × D)
