PCIe-interfacekaart voor RS-232- en parallelle-poortapparaten
- B Bestaande apparaten blijven gebruiken:B De PCIe-interfacekaart breidt moderne pc’s uit met 2 seriële RS-232-poorten en 1 parallelle poort, zodat bestaande hardware en randapparatuur kunnen worden gebruikt.
- Hoge compatibiliteit voor vele toepassingen: Ondersteunt RS232-apparaten zoals besturingen, meetsystemen, modems, kassasystemen, barcodeapparaten en printers met parallelle aansluiting.
- Flexibele seriële configuratie: Ondersteunt verschillende databits, pariteit, stopbits en hardware- en software-flowcontrole voor stabiele en aanpasbare gegevensoverdracht.
- Parallelle interface volgens IEEE 1284: Ondersteunt SPP-, PS/2-, EPP- en ECP-modi voor compatibele parallelle apparaten en betrouwbare communicatie op moderne PCIe-systemen.
- Ideaal voor compacte systemen: Dankzij PCI Express x1 en de meegeleverde low-profile slotplaten is de kaart ook geschikt voor ruimtebesparende desktop- en industriële pc's.

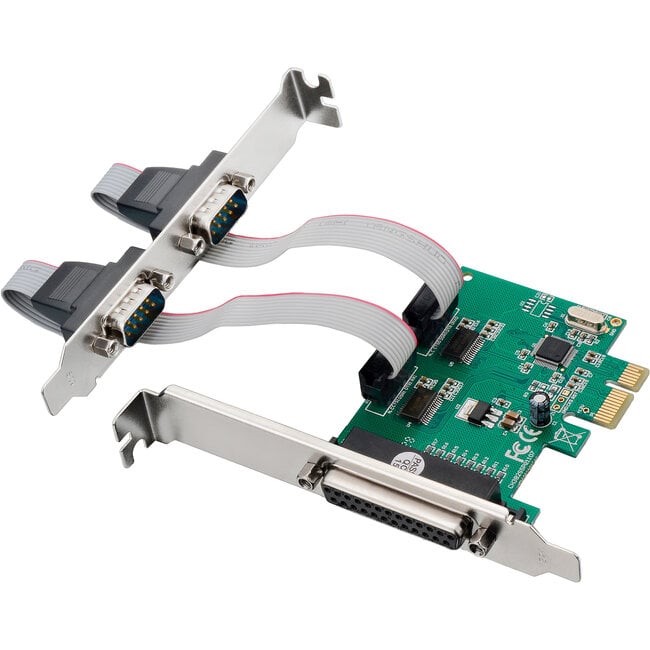

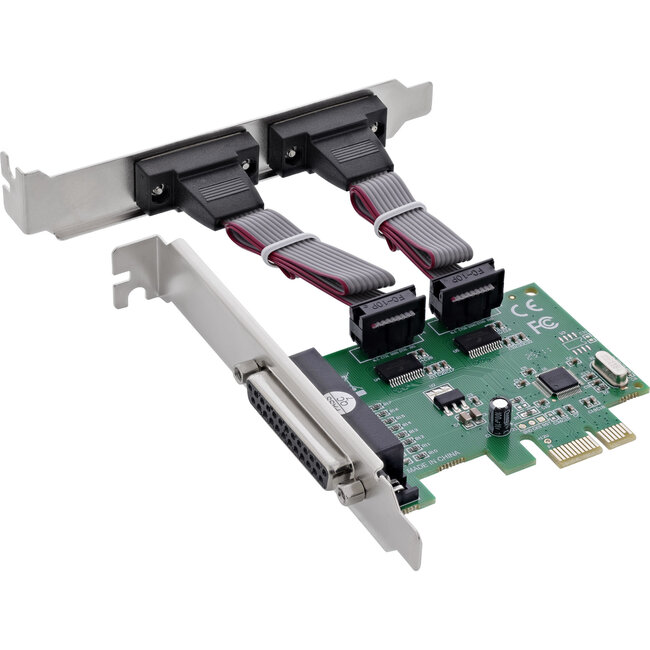

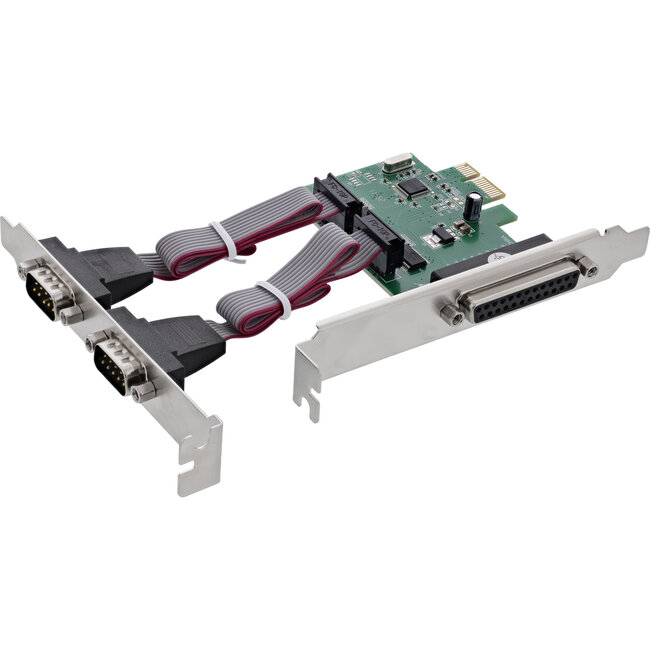

De InLine PCIe-interfacekaart breidt moderne computersystemen uit met twee seriële RS232-interfaces en een parallelle aansluiting, waardoor bestaande apparaten op actuele PCI Express-systemen kunnen blijven werken. De kaart is geschikt voor toepassingen met besturingen, meetsystemen, embedded hardware, modems, barcodeapparaten of parallelle-poortprinters.

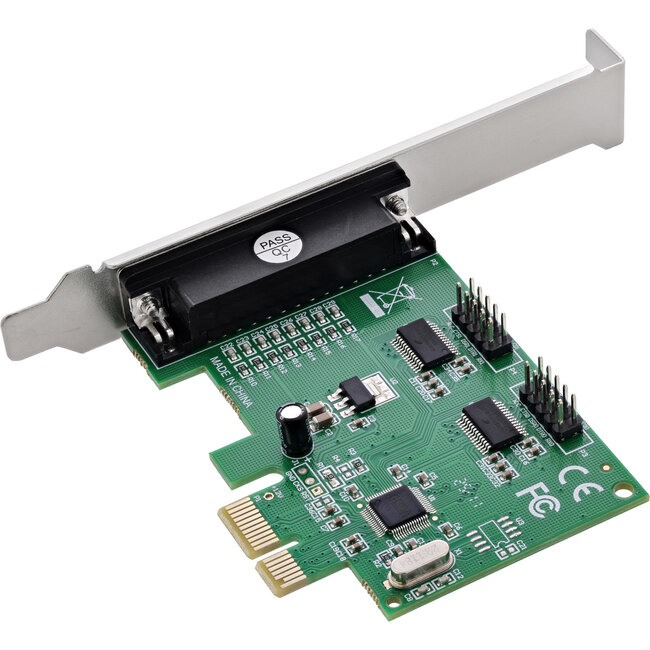

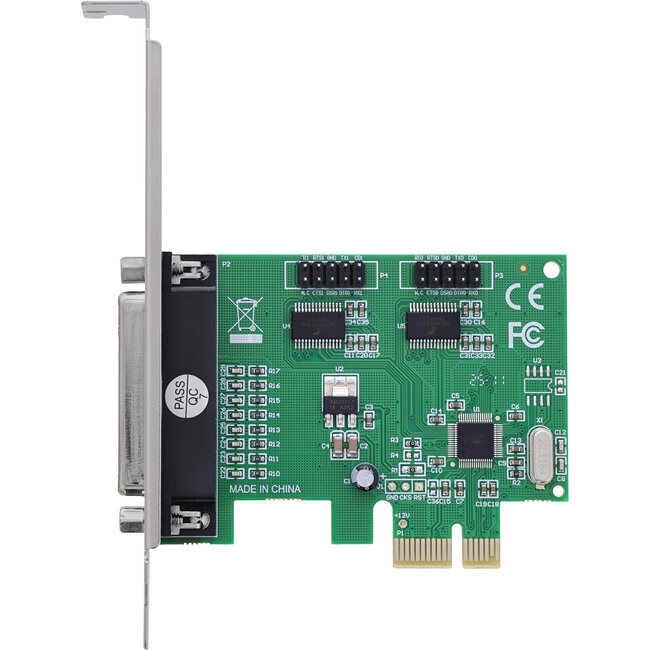

De geïntegreerde WCH CH382L-controller ondersteunt 16C550-, 16C552-, 16C554- en 16C750-compatibele UART-functies, evenals hardware- en software-flowcontrole. Bovendien zorgt de geïntegreerde FIFO-buffer voor stabiele gegevensoverdracht bij seriële communicatie.
De parallelle interface werkt conform IEEE 1284 en ondersteunt SPP-, PS/2-, EPP- en ECP-modi. Hierdoor kunnen compatibele parallelle apparaten nog steeds betrouwbaar worden gebruikt op moderne PCIe-systemen.
Dankzij de PCIe-x1-aansluiting kan de interfacekaart eenvoudig worden geïntegreerd in compatibele desktop-pc's of industriële systemen. De meegeleverde low-profile slotplaten maken bovendien inbouw in compacte behuizingen mogelijk.
Technische gegevens
- PCIe-standaard: PCIe v1.1 x1-lane (compatibel met PCIe 2.0 en hoger)
- Aansluitingen: 2x RS-232, D-Sub 9-pins stekker (mannelijk) + 1x D-Sub 25-pins bus (vrouwelijk)
- Chipset: WCH CH382L
- Businterface: PCI Express
- UART-compatibiliteit: 16C550, 16C552, 16C554 en 16C750
- Seriële gegevenssnelheid: tot 115 kb/s per poort
- FIFO-buffer: 256 bytes voor verzend- en ontvangstgegevens per seriële poort
- Stroomcontrole: hardware- en softwarestroomcontrole
- Gegevensbits: 5, 6, 7 of 8 bits
- Stopbits: 1 of 2
- Pariteit: Geen, Even, Oneven, Mark, Space
- Parallelle interface: IEEE 1284-conform
- Parallelle poortmodi: SPP, PS/2, EPP en ECP
- Parallelle gegevenssnelheid: tot 1 MB/s
Ondersteunde besturingssystemen
- Windows 2000 / XP / Vista / 7 / 8 / 8.1
- Windows Server 2003 / 2008
- Windows 10 / 11 32/64-bits
- Linux
- DOS

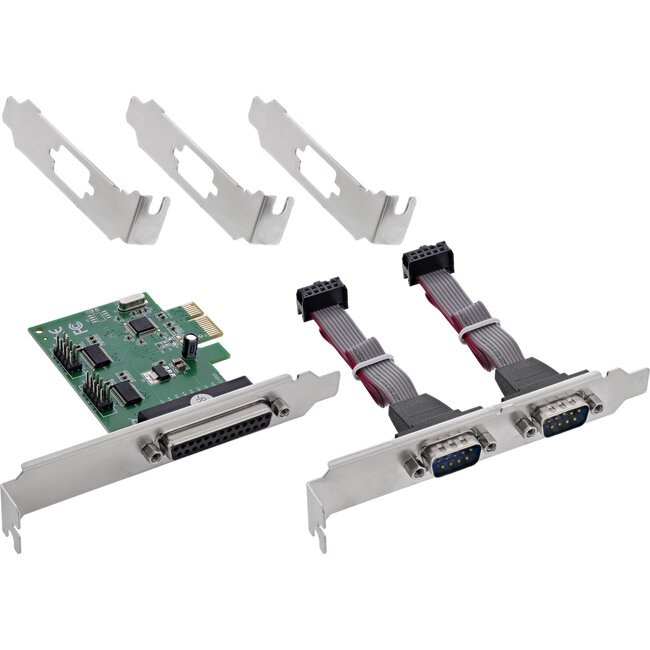

Leveringsomvang
- 1x InLine®-interfacekaart, 2x serieel 9-pins + 1x parallel
- 3x low-profile slotplaat
- 1x driver-cd
- 1x handleiding Duits/Engels
