- Multifunctionele PCIe-kaart voor uitbreiding van het interne geheugen met M.2 NVMe, M.2 SATA en mSATA
- PCIe 3.0 x16 interface voor maximale compatibiliteit en snelheid
- M.2 Key B ondersteunt zowel SATA als NVMe SSD in SATA-modus (tot 6 Gb/s)
- M.2 Key M ondersteunt NVMe SSD's in PCIe modus met maximaal 4 Gb/s
- mSATA-aansluiting voor extra opslagruimte (SATA-kabel vereist)
- Aan boord geïnstalleerde LED-indicatoren om de bedrijfsstatus van alle interfaces weer te geven

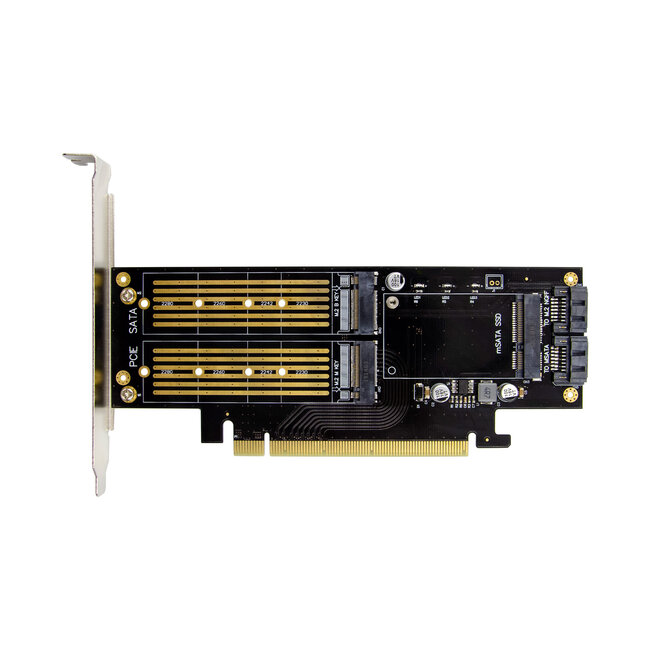

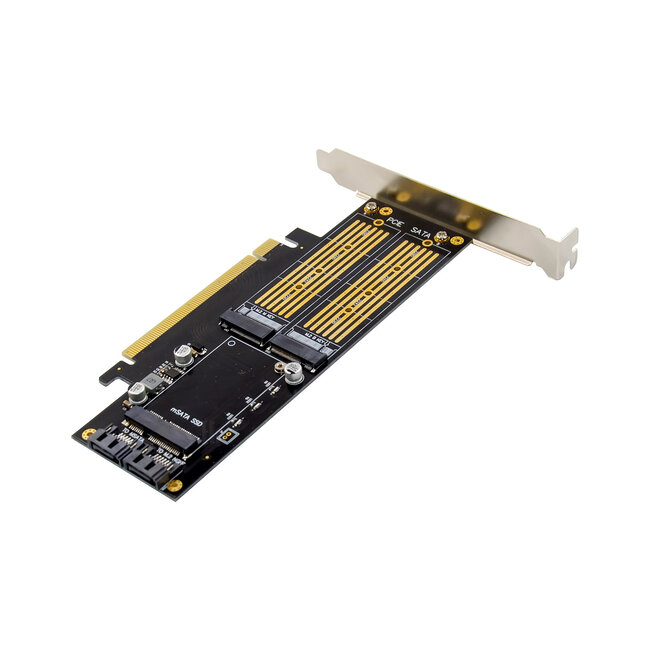

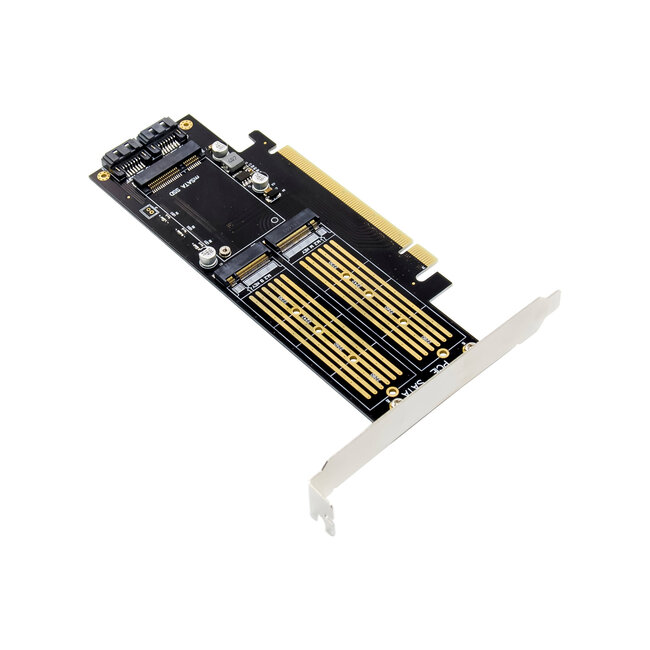

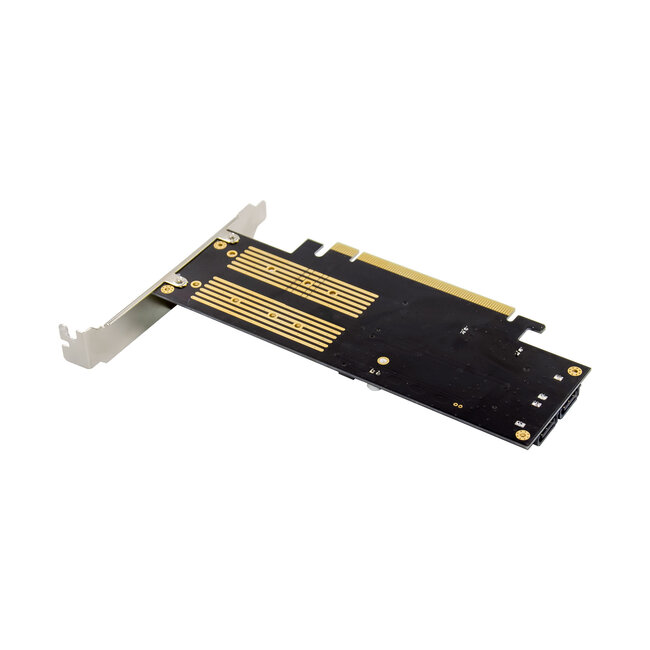

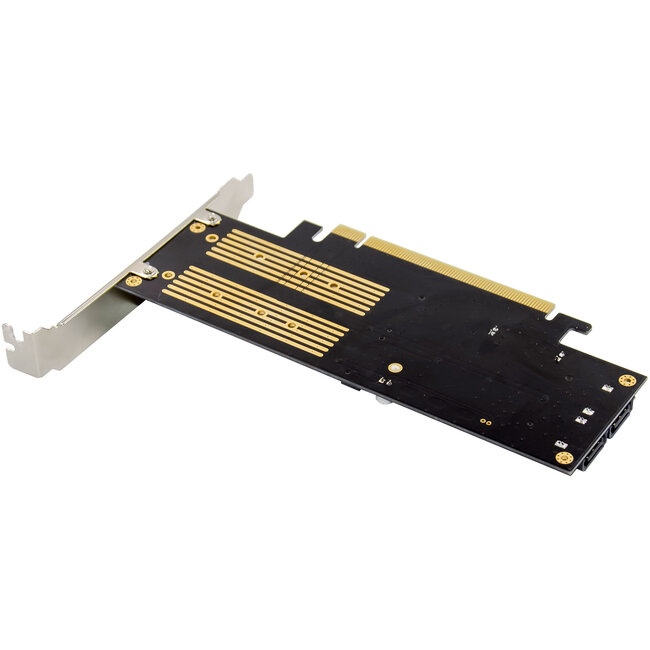

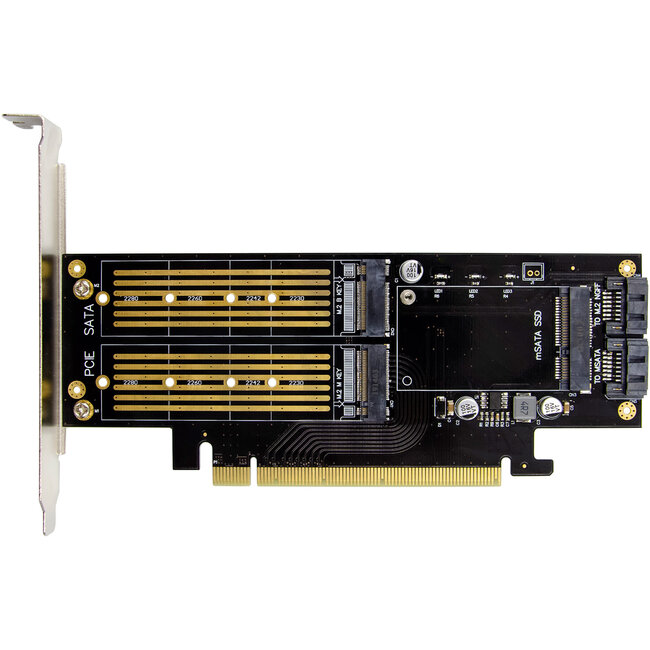

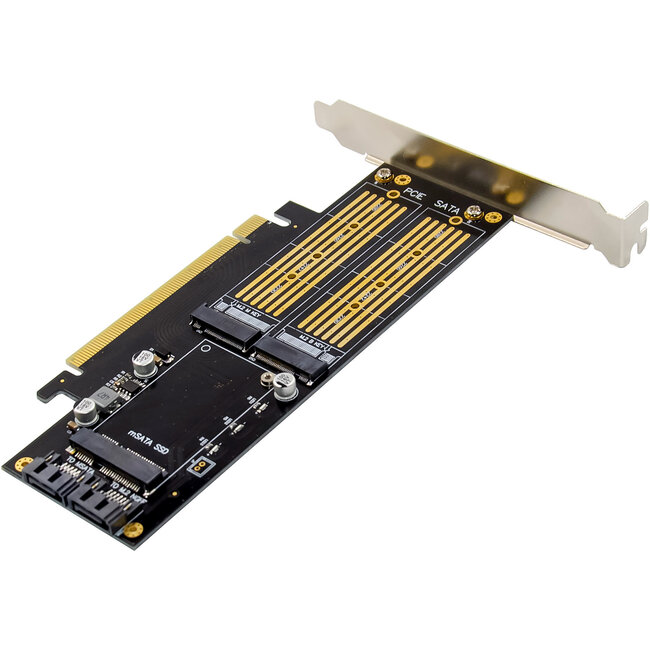

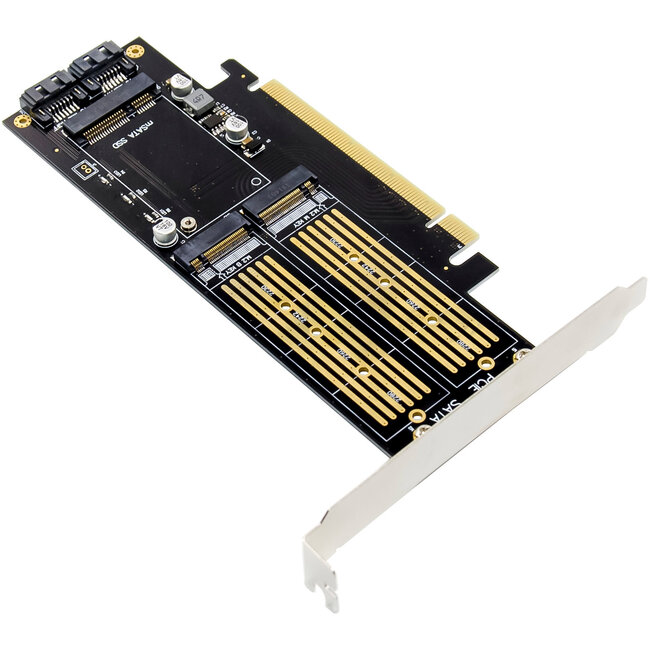

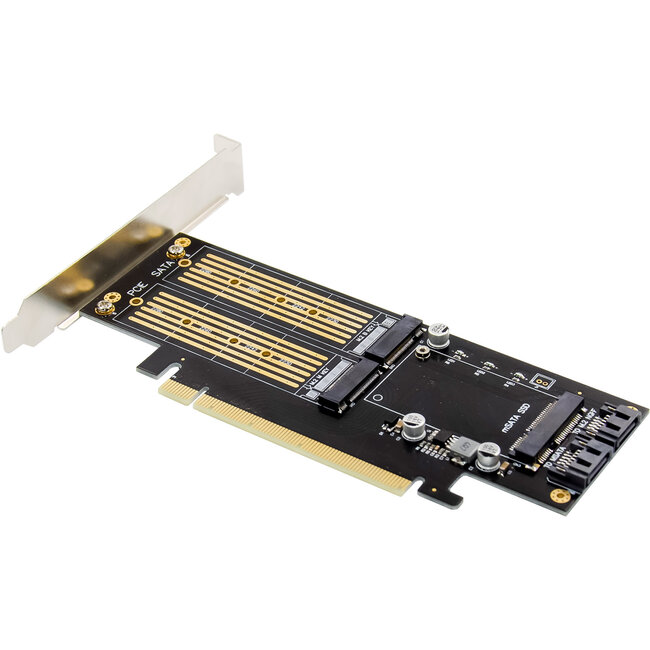

De InLine® PCI Express kaart maakt gelijktijdig gebruik van drie verschillende SSD typen op een enkele PCIe kaart mogelijk. Met een M.2 NVMe Key M slot, een M.2 SATA/NVMe Key B slot en een mSATA slot, biedt het een veelzijdige opslagoplossing voor systemen die hoge prestaties en maximale flexibiliteit vereisen.
De M.2 Key B-sleuf ondersteunt M.2 SATA SSD's en NVMe SSD's in SATA-modus, terwijl de M.2 Key M slot uitsluitend bedoeld is voor NVMe SSD's in PCIe-modus. Het mSATA slot is verbonden met het moederbord via een SATA kabel en maakt zo extra opslagruimte mogelijk.
De NVMe SSD wordt direct gevoed via de PCIe bus (3,3 V), terwijl M.2 SATA en mSATA SSD's zijn aangesloten op het moederbord via separate SATA connectoren. LED-indicatoren voor alle interfaces maken het gemakkelijker om de bedrijfsactiviteit te controleren.
Technische gegevens:
- Bus type & PCIe: PCIe 3.0 x16 (maakt gebruik van een PCIe x16 slot; ultrasnelle PCIe v3.0 lanes, die de werking van NVMe en SATA mogelijk maken)
- Aansluiting – interfaces:
- 1 x M.2-sleuf (Key B) – voor NVMe (SATA-modus) en M.2 SATA SSD's
- 1 x M.2-sleuf (Key M) – voor NVMe SSD's in PCIe-modus
- 1 x mSATA slot – voor mSATA modules
- 2 x SATA 6 Gb/s 7-pins connectoren – voor het aansluiten van mSATA en M.2 SATA modules op het moederbord
- Afmetingen: 169 mm x 68 mm (PCIe-kaart)
- Compatibele modules:
- M.2 SSD's (Key B, Key M of B+M) in de maten 2230, 2242, 2260, 2280
- mSATA SSD's (half of full size)
- Datasnelheid:
- M.2 NVMe (Key M en Key B+M): tot 4 Gb/s
- M.2 SATA (Key B) & mSATA: tot 6 Gb/s (via SATA)
Bedrijfsomstandigheden:
- Bedrijfstemperatuur: -40 °C tot +85 °C
Functies:
- Automatische detectie van de rijstrookconfiguratie tijdens het opstarten
- Onboard LED-indicatoren (3x statusweergave voor elke interface)
- NVMe SSD's (Key M) krijgen hun voeding rechtstreeks via de PCIe-bus (3,3 V)
- M.2 SATA- en mSATA-modules vereisen een SATA-gegevensverbinding met het moederbord
- Geen extra stuurprogramma vereist
Systeemvereisten: Hardware:
- PC met één vrije PCIe 3.0 x16-sleuf
- Motherboard met ondersteuning voor PCIe NVMe & SATA
Ondersteuning voor besturingssysteem:
- Windows: 11, 10, 8, 8.1
- Windows Server: 2012 R2
- Linux: vanaf kernel 2.6.30

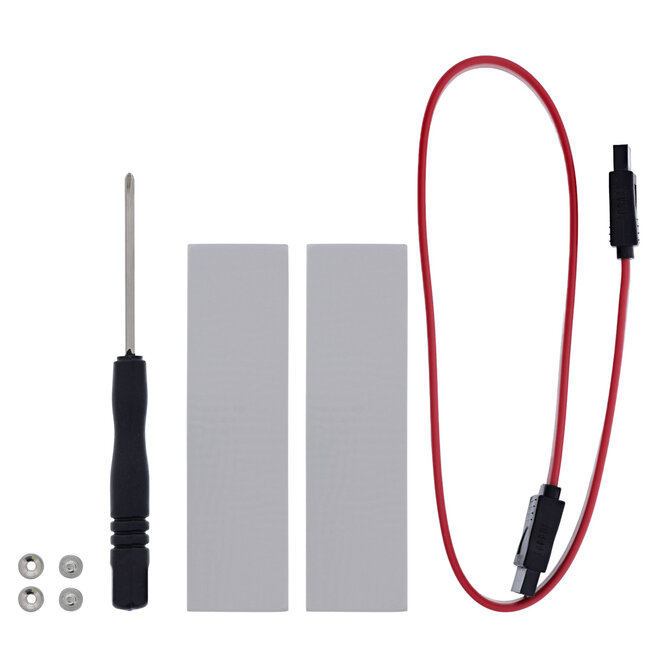

Omvang van de levering:
- 1 x InLine® PCI Express kaart x16 naar 2x M.2, 1x mSATA

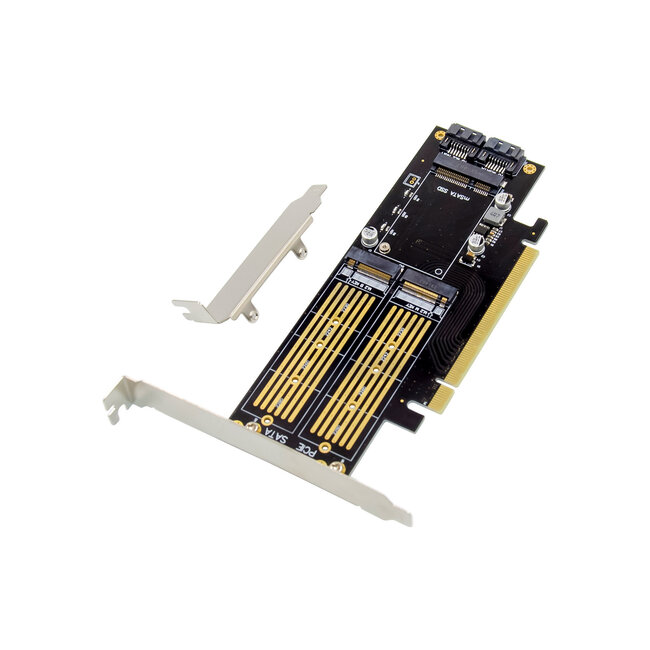

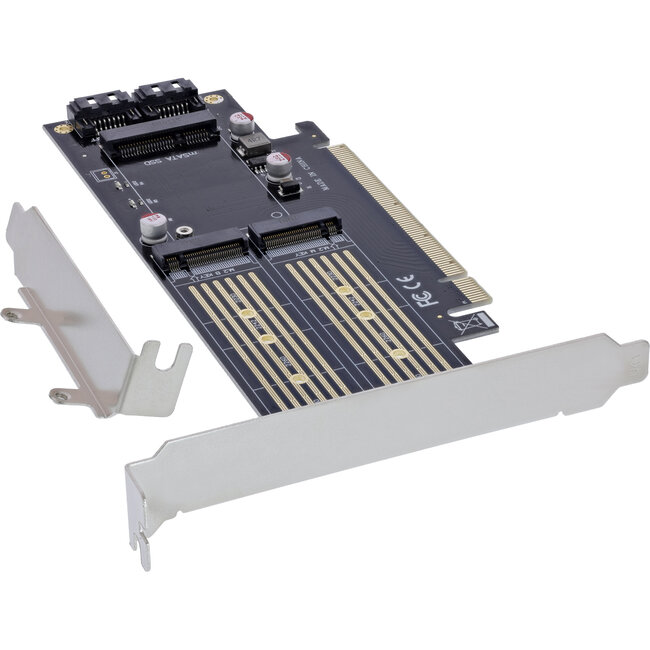

- 1 x low-profile slot bracket
- 1 x SATA-kabel
- 1 x handschroevendraaier
- 4 x schroeven
- 2 x warmtegeleidende pads
- 1 x gebruiksaanwijzing (Duits/Engels)
