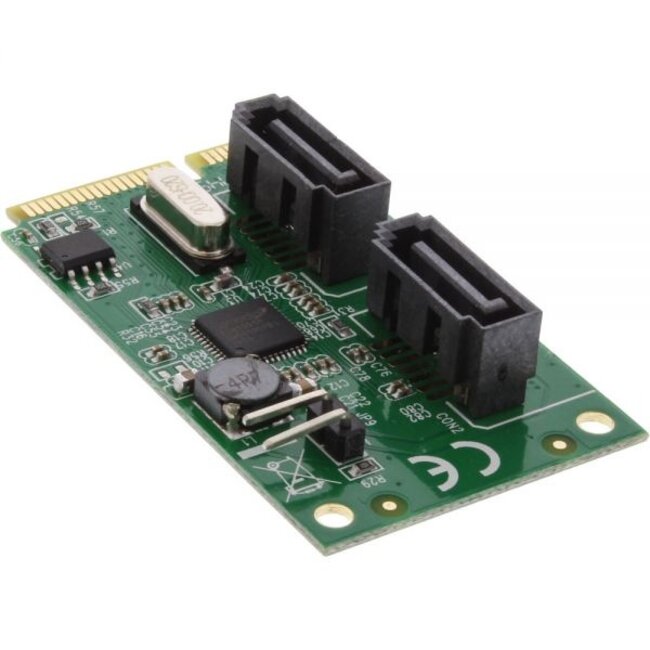

InLine MiniPCIe kaart - 2x SATA600 met RAID functie

Deze Mini PCIe kaart volgt de SATA 600 standaard (SATA 3.2, snelheden tot 6 Gb/s) en de PCI Express 2.0 standaard. De kaart is ook compatibel met SATA300 (SATA II, snelheden tot 3 Gb/s) en SATA150 (SATA I, snelheden tot 1,5 Gb/s). Deze kaart heeft verder de mogelijkheid tot hardware RAID 0, 1 en drive spanning.

PCI

PCI, kort voor Peripheral Component Interconnect, is een standaard voor de uitbreidingssleuven die zich bevinden op het moederbord van een computer. De sleuven maken het mogelijk om functionaliteiten toe te voegen aan het moederbord, zoals een geluidskaart of netwerkkaart.

PCI-Express (PCIe)

De opvolger PCIe (Peripheral Component Interconnect Express) maakt het mogelijk hogere snelheden te halen. PCIe is er in meerdere formaten, namelijk 1x, 4x, 8x en 16x, waar 1x de kleinste is en 16x de grootste. Een kleinere kaart kan gewoon in een grotere sleuf, andersom werkt echter niet.

Mini PCI-Express (MiniPCIe)

MiniPCIe is een kleinere variant hiervan die wordt gebruikt in mini PCs en laptops.

Welke PCI kaartsoort heeft u nodig?

Welke aansluiting u nodig heeft is afhankelijk van uw moederbord en welke aansluitingen hier nog vrij op zijn. Hiervoor kunt u het beste de PC openmaken en op het moederbord kijken, meestal moet de linker kap van de systeemkast worden verwijderd hiervoor. Het moederbord is het grootste circuit board in de computer en is in de meeste gevallen bevestigd tegen het achterpaneel. De PCI(e) sloten vindt u linksonder op het moederbord. Via de afbeelding bij dit artikel kunt u snel zien of het een PCI of een PCIe slot betreft.

Specificaties InLine MiniPCIe kaart - 2x SATA600 met RAID functie

• Based on the ASMedia ASM1061R chipset
• x1 PCIe interface card with up to 2.5Gb/s bus bandwidth
• Form Factor: Full-size Mini-PCIe card
• 2 vertical, internal SATA ports
• Compliant with the PCI Express 2.0 specifications
• Supported by the built-in Windows drivers
• Connectors: 2x SATA 6Gb/s port
• Conform to the SATA specification Rev. 3.2
• Conform to the SATA AHCI specification 1.3
• Compatible with SATA600 (SATA III, up to 6Gb/s), SATA300 (SATA II, up to 3Gb/s) and SATA150 (SATA I, up to 1.5Gb/s)
• Supports Native Command Queue (NCQ)
• Supports RAID 0, RAID 1 and SPAN mode
• Automatic rebuild is supported

  Systeemeisen:

• Windows Vista of hoger / Linux
• Computer met een vrij mini PCI Express slot

  Inhoud verpakking:

• Mini-PCIe card 2x SATA 6Gb/s
• User manual
