- Centrale HDMI KVM-over-IP-feed: De zender voert HDMI-, USB- en IR-signalen in een IP-gebaseerd KVM-systeem in en vormt de basis voor externe werkplekken met een centraal geïnstalleerde signaalbron.
- 4K @ 60 Hz met volledige kleurresolutie: HDMI 2.0b met een bandbreedte tot 18 Gb/s maakt verliesvrije overdracht mogelijk tot 4K @ 60 Hz met 4:4:4 kleur sampling voor de hoogste beeldkwaliteit.
- Schaalbare multicast-werking: één enkele zender kan meerdere ontvangereenheden tegelijkertijd van signalen voorzien. Handmatige configuratie of toewijzing van de ontvangers is niet nodig.
- USB- en IR-signaalintegratie: naast het HDMI-signaal worden USB 2.0-gegevens en bidirectionele IR-besturingssignalen overgedragen om systemen op afstand volledig te kunnen bedienen.
- Ontworpen voor professionele permanente installaties: metalen behuizing, montagebeugels en serviceaansluiting voor firmware- en systeemfuncties ondersteunen betrouwbaar gebruik in veeleisende AV- en IT-omgevingen.

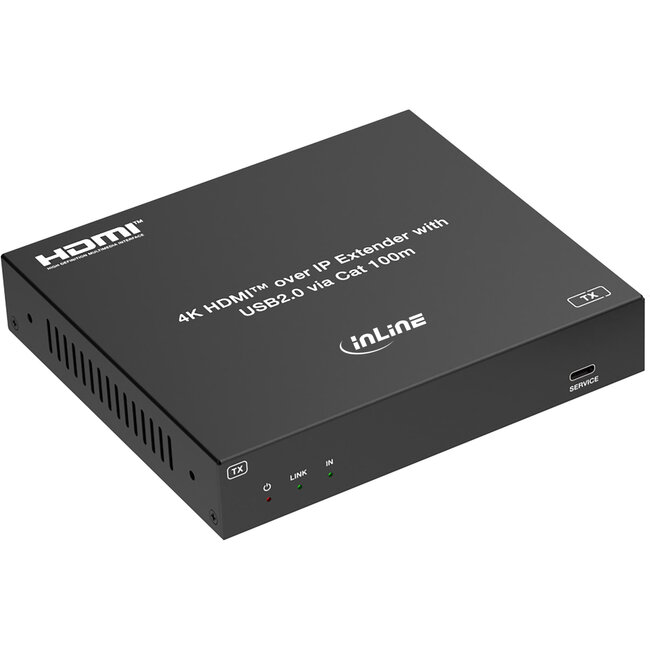

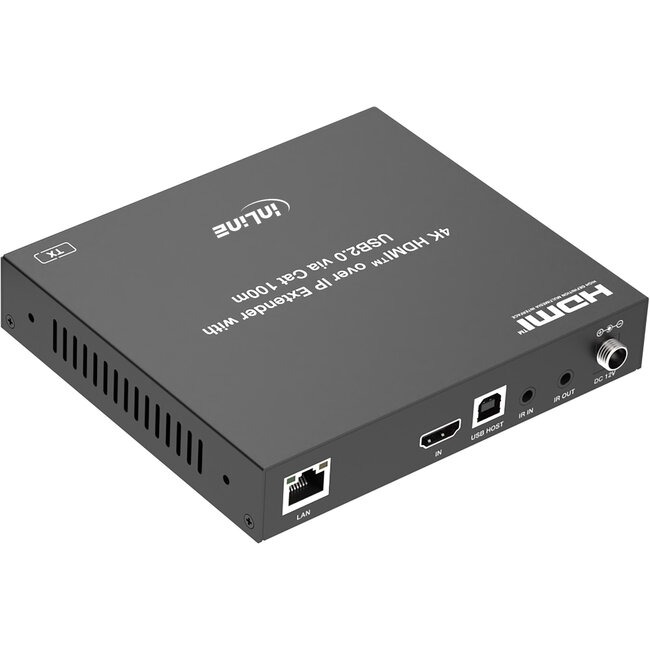

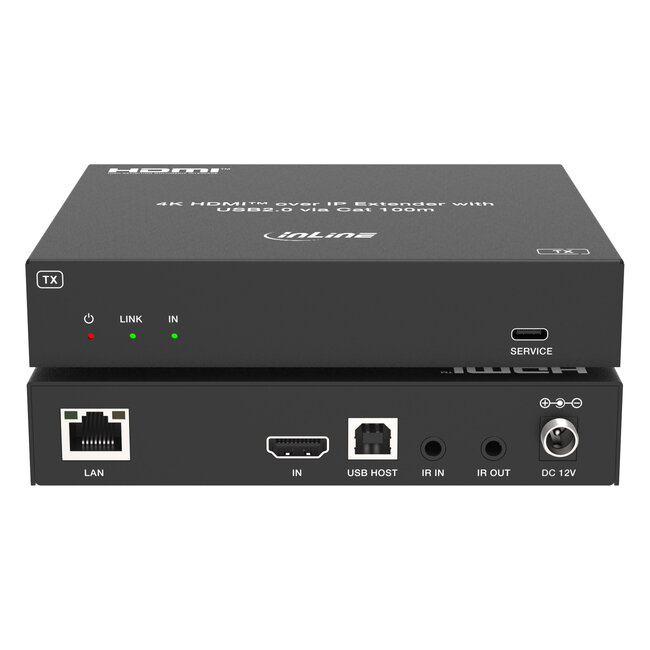

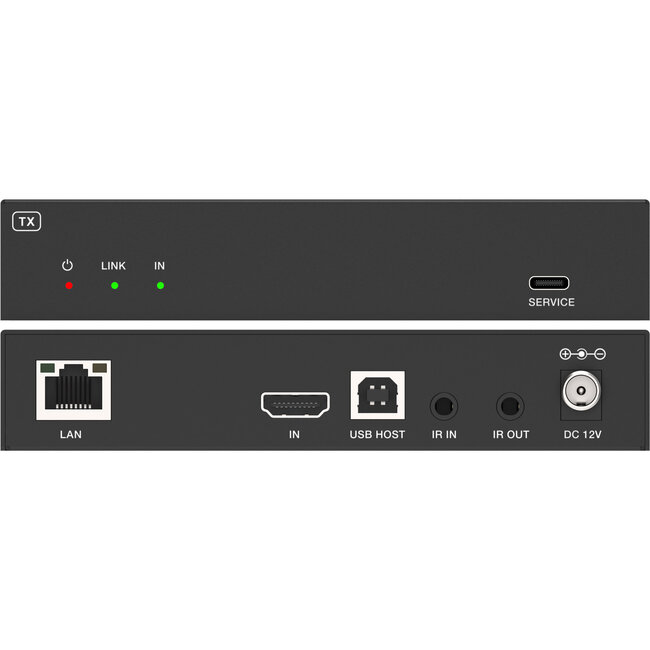

De InLine® HDMI KVM Extender over IP-zender is de zendende eenheid van een HDMI KVM-over-IP-systeem en wordt uitsluitend gebruikt in combinatie met de InLine®-ontvangereenheid artikel 57886H. Hij wordt aangesloten op een HDMI-signaalbron en voert het HDMI-, USB- en IR-signaal in een IP-gebaseerd 1-gigabit-netwerk in.
Technische specificaties – Video
- HDMI-standaard: HDMI 2.0b
- Maximale videobandbreedte: 18 Gb/s
- HDCP-standaard: HDCP 2.3 / 2.2 / 1.x
- Maximale resolutie: tot 4K @ 60 Hz (4:4:4)
- Kleurdiepte: 8 / 10 / 12 bit, bij 4K @ 60 Hz (4:4:4) tot 8 bit
- Kleurruimten: RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0
- HDR-formaten: HDR10, HDR10+, Dolby Vision, HLG
Technische specificaties – Audio
- Ondersteunde audioformaten via HDMI: LPCM 7.1CH, Dolby Digital 5.1, Dolby True HD, Dolby Atmos, DTS-HD Master, DTS:X
Technische specificaties – USB
Technische specificaties – Netwerk
- Netwerkbandbreedte: 1000 Mb/s
- Overdrachtsafstand: tot 100 m via CAT6-kabel aanbevolen
Technische specificaties – IR
- IR-frequentiebereik: 20 kHz tot 60 kHz (breedband)
- IR-overdracht: bidirectioneel
Mechanische en omgevingsgegevens
- Behuizingmateriaal: metaal
- Kleur: zwart
- Bedrijfstemperatuur: 0 °C tot +40 °C
- Opslagtemperatuur: −20 °C tot +60 °C
- Toegestane luchtvochtigheid (gebruik): 20–80 %, niet-condenserend
- Toegestane luchtvochtigheid (opslag): 10–90 %, niet-condenserend
Voeding (extern)
- Ingang: AC 100–240 V / 50–60 Hz
- Uitgang: DC 12,0 V / 1,0 A
- Uitgangsvermogen: max. 12,0 W
- Gemiddelde efficiëntie tijdens bedrijf (230 V / 50 Hz): 83,13 %
- Stroomverbruik bij nulbelasting (230 V / 50 Hz): 0,06 W
- Rendement bij lage belasting (10 %) (230 V / 50 Hz): 76,80 %
Leveringsomvang
- 1 x HDMI KVM Extender over IP – zender (hoofdeenheid)
- 1 x IR-zenderkabel (1,5 m)
- 1 x IR-ontvangstkabel (1,5 m)
- 1 x voeding (DC 12,0 V / 1,0 A, vergrendelbaar)
- 2 x montagebeugels
- 4 x schroeven (M3 x 6)
- 1 x handleiding (Duits / Engels)
