- Tijdwinst bij de installatie: snelle bedrading via schroefklemmen voor 18–26 AWG – gereedschapondersteund met platte schroevendraaier ≤ 2,5 mm.
- Stabiele verbinding door schroefbevestiging: de VGA-bus (HD15) is voorzien van een bevestigingsschroefdraad (UNC #4-40) en maakt een veilige mechanische bevestiging met passende stekkers mogelijk – trillingsbestendig en duurzaam.
- Veelzijdig inzetbaar in de industrie: ideaal voor signaaloverdracht op het gebied van visualisatie, testopstellingen, laboratoriumtoepassingen, besturingssystemen en prototyping.
- Compacte vormgeving: met een breedte van slechts 63,8 mm kan het klemmenblok ruimtebesparend in bestaande systemen worden geïntegreerd – zelfs bij beperkte ruimte.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 0,7 A per pin garanderen een betrouwbare signaaloverdracht – zelfs bij continue belasting en in een industriële omgeving.

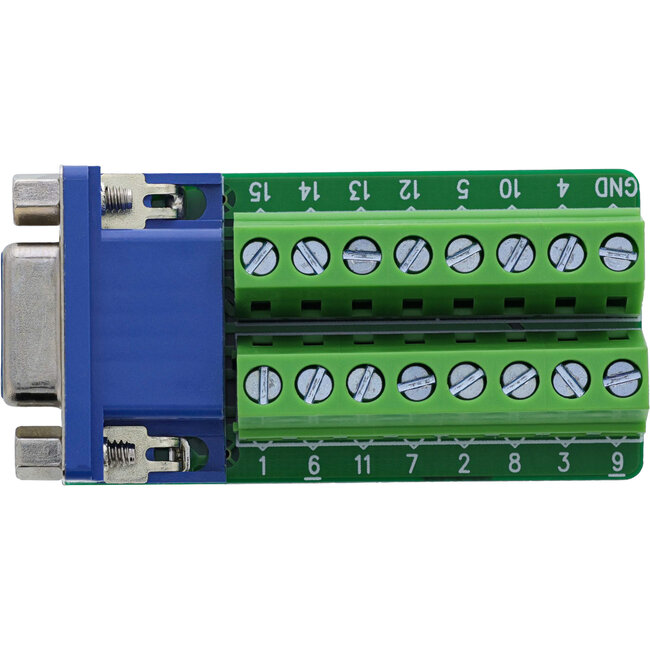

Het InLine® VGA (HD15) aansluitblok met bus in 2-rijige uitvoering biedt een praktische oplossing voor open bedrading van analoge beeld- of besturingssignalen – bijvoorbeeld in testopstellingen, laboratoriumtoepassingen of bij prototyping. De schroefklemmen met drukplaat maken het mogelijk om enkele draden in het bereik van 18-26 AWG aan te sluiten zonder solderen of speciaal gereedschap. De bediening gebeurt met behulp van een platte schroevendraaier ≤ 2,5 mm.

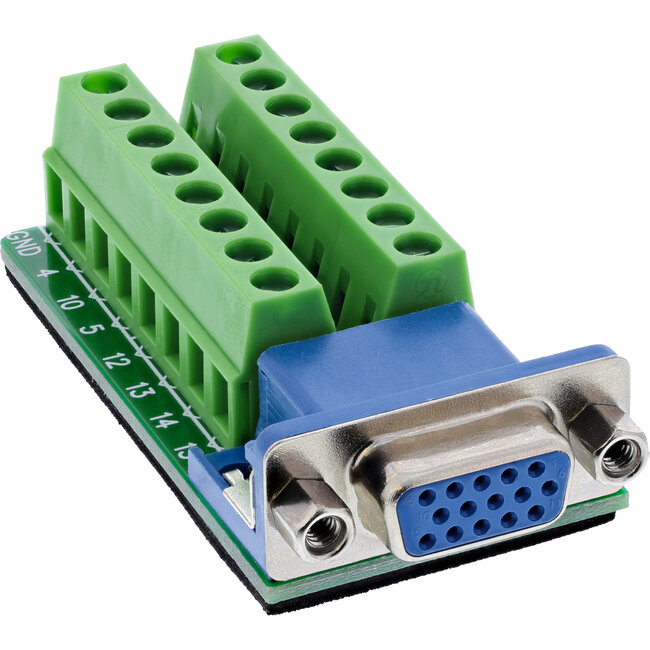

De VGA-bus is voorzien van een geïntegreerde bevestigingsschroefdraad (UNC #4-40), die een veilige mechanische verbinding met passende stekkers garandeert – ook bij trillingen of veelvuldige bewegingen. Het compacte ontwerp met een lengte van slechts 63,8 mm maakt een ruimtebesparende integratie mogelijk, bijvoorbeeld in behuizingen of testopstellingen. Een EVA-isolatielaag biedt extra bescherming bij montage op geleidende ondergronden.
- VGA-interface: HD15, bus, 2 rijen
- Aansluittechniek: schroefklem met drukplaat
- Aansluitbereik: 18–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 0,7 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –20 °C tot +105 °C
- Isolatie: EVA-isolatie aan de onderzijde
- Afmetingen: ca. 63,8 × 31 × 18 mm (L × B × H)
