- Tijdwinst bij de installatie: de schroefklemmenstrook voor 8 aders plus afscherming maakt een snelle bedrading mogelijk – met behulp van een platte schroevendraaier ≤ 2,5 mm, geschikt voor 16–26 AWG.
- Geïntegreerde RJ45-interface voor gestructureerde bedrading: de gestandaardiseerde RJ45-bus (8P8C) maakt een directe verbinding met netwerkcomponenten mogelijk – ideaal bij onderhoudswerkzaamheden of in testomgevingen.
- Ruimtebesparende DIN-railmontage: de behuizing is voorbereid voor snelle bevestiging op DIN-draagrails – bijzonder geschikt voor gestructureerde installaties in de schakelkast.
- Veelzijdig inzetbaar in de industrie: voor toepassingen in netwerkdiagnose, machinecommunicatie, prototyping, besturingstechniek of embedded systemen.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 1,0 A per pin garanderen een betrouwbare en veilige gegevensoverdracht – ook bij continue belasting in een industriële omgeving.

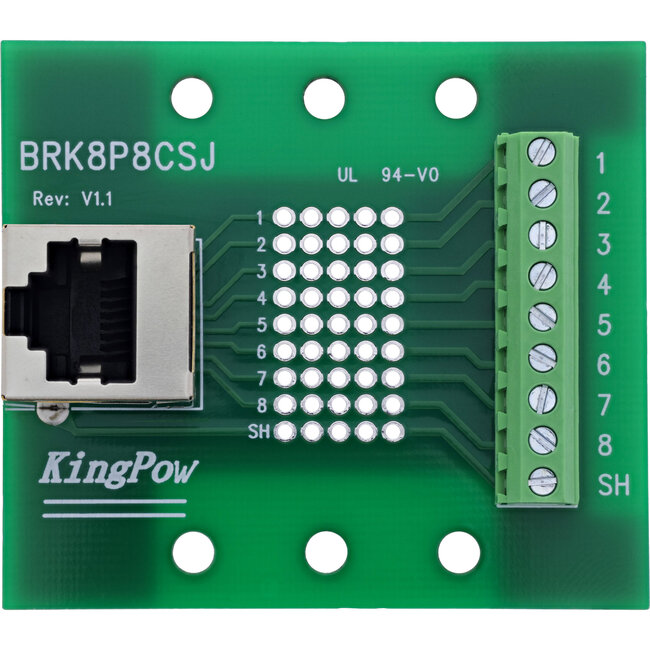

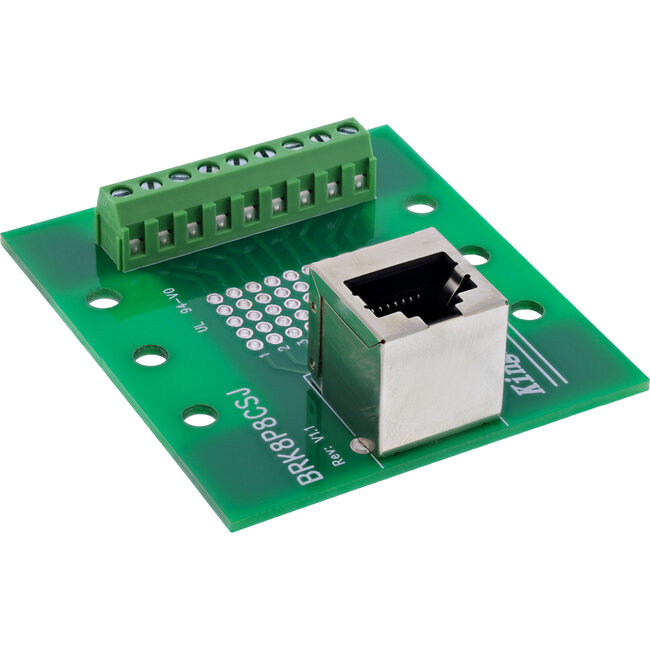

Het InLine® RJ45-aansluitblok met naar boven gerichte bus en zijdelingse schroefklemmenstrook is ontwikkeld voor professioneel gebruik in de schakelkast of het laboratorium. De 8-polige RJ45-bus (8P8C) is vast in de behuizing geïntegreerd en wordt rechtstreeks aangesloten op de interne klemmenstrook.

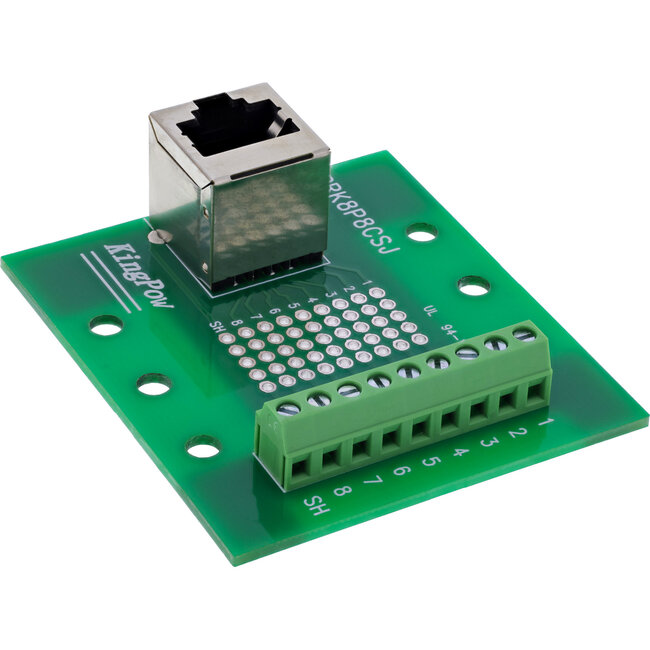

De acht aders en het extra afschermingscontact kunnen snel en duidelijk worden aangesloten via de aan de zijkant toegankelijke schroefklemmen. De klemmen ondersteunen strengen in het bereik van 16-26 AWG en kunnen betrouwbaar worden aangesloten met een platte schroevendraaier ≤ 2,5 mm.

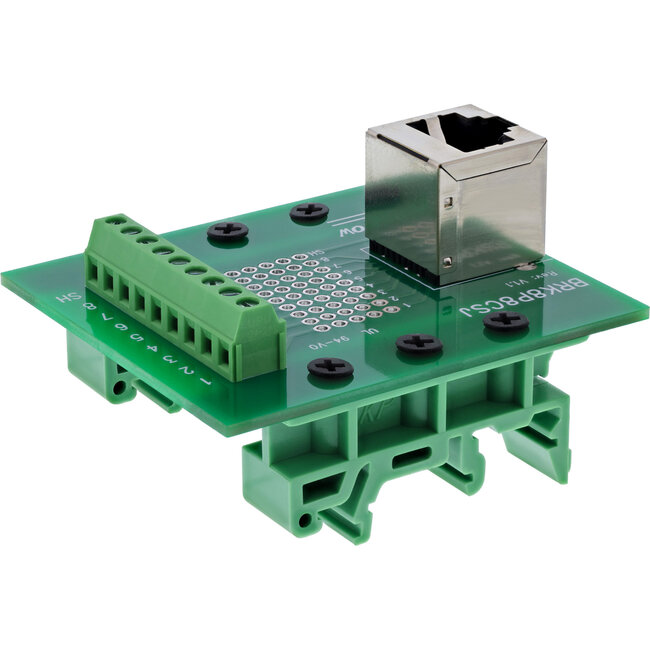

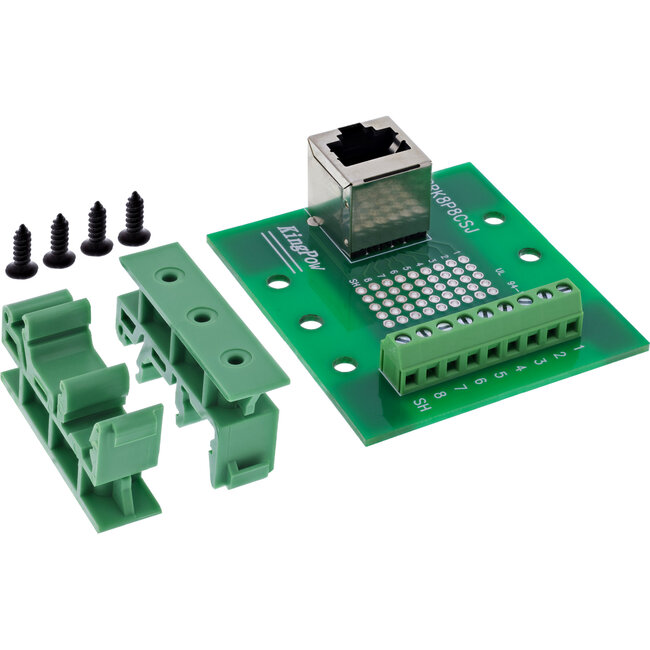

De voorgemonteerde DIN-railbevestiging is ideaal voor gestructureerde installaties en testopstellingen. 100% getest op kortsluiting en verkeerde bedrading.
- RJ45-interface: 8P8C-bus (naar boven gericht)
- Schroefklemmenstrook: 9 klemmen (8 signalen + afscherming), rastermaat 5,0 mm, met drukplaat
- Aansluitbereik: 16–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 1,0 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –20 °C tot +70 °C
- Isolatielaag: EVA-isolatie aan de onderzijde
- Montage: Geschikt voor DIN-rail
- Afmetingen: ca. 60,45 × 53,6 × 43,0 mm (B × H × D)
