- Tijdbesparing bij de installatie: de schroefklemmenstrook voor 8 aders plus afscherming maakt een snelle, soldeervrije bedrading mogelijk – met behulp van een platte schroevendraaier ≤ 2,5 mm, geschikt voor 16–26 AWG.
- Geïntegreerde RJ45-interface voor gestructureerde bedrading: de gestandaardiseerde RJ45-bus (8P8C) in rechte uitvoering maakt een directe verbinding met netwerkcomponenten mogelijk – ideaal voor testopstellingen, onderhoudswerkzaamheden of digitale besturingen.
- Ruimtebesparende DIN-railmontage: de behuizing is voorbereid voor DIN-rails en maakt een normconforme, ruimtebesparende installatie in de schakelkast mogelijk.
- Veelzijdig inzetbaar in de industrie: geschikt voor netwerkdiagnose, machinecommunicatie, embedded systemen, besturingstechniek of testopstellingen met ethernetverbinding.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 1,0 A per pin garanderen een betrouwbare en veilige gegevensoverdracht – ook bij continue belasting in een industriële omgeving.

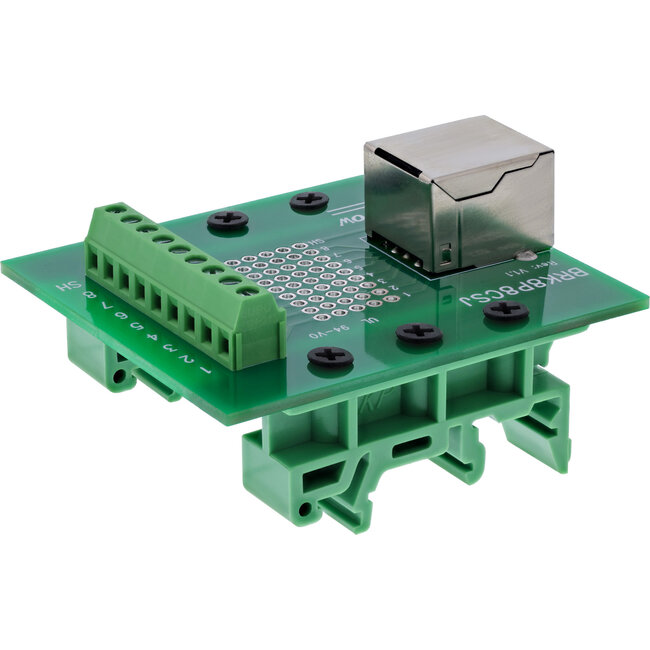

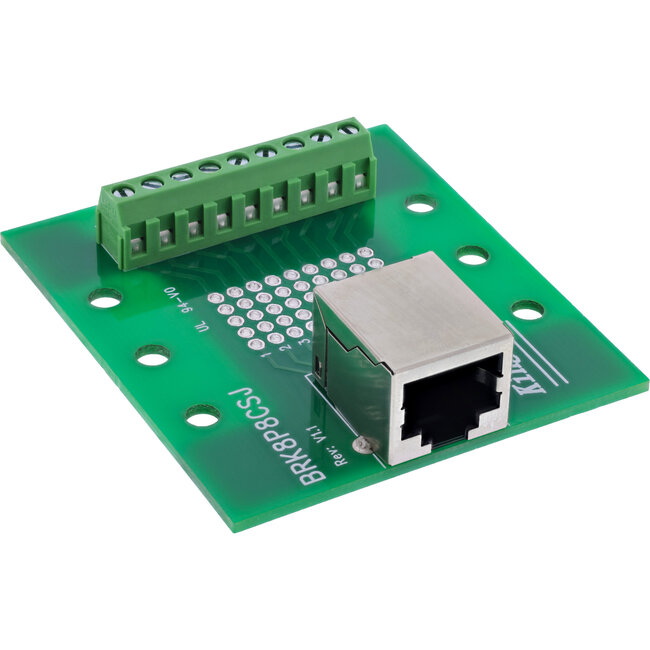

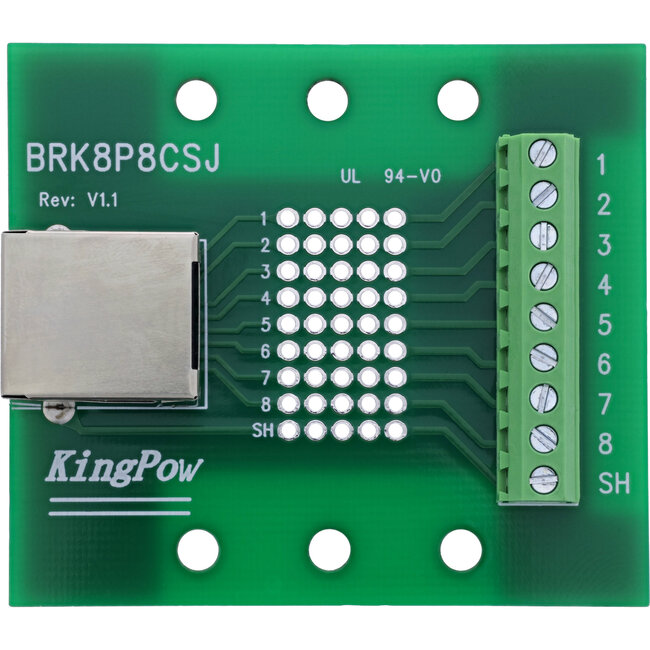

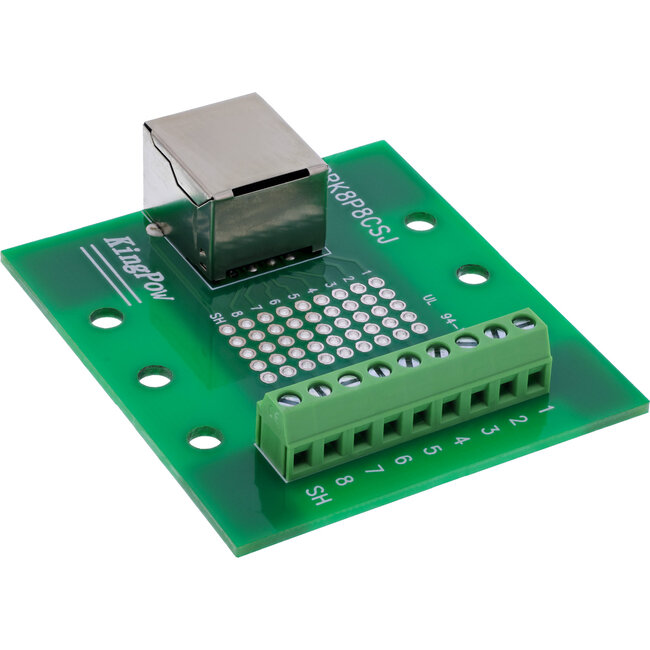

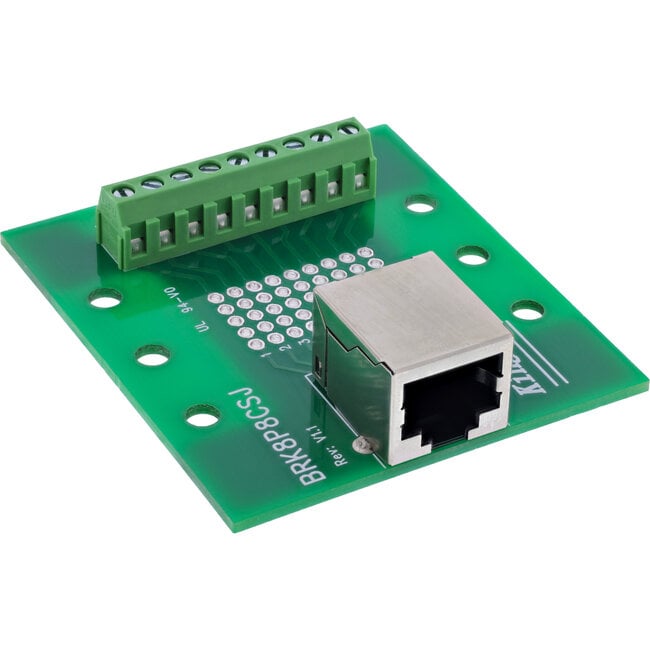

Het InLine® RJ45-aansluitblok met rechte bus en zijdelingse schroefklemmenstrook maakt een gestructureerde aansluiting van Ethernet-signalen in de schakelkast, testopstelling of laboratorium mogelijk. De vast ingebouwde RJ45-bus (8P8C) is rechtstreeks verbonden met een 9-polige schroefklem – 8 aders plus afscherming.

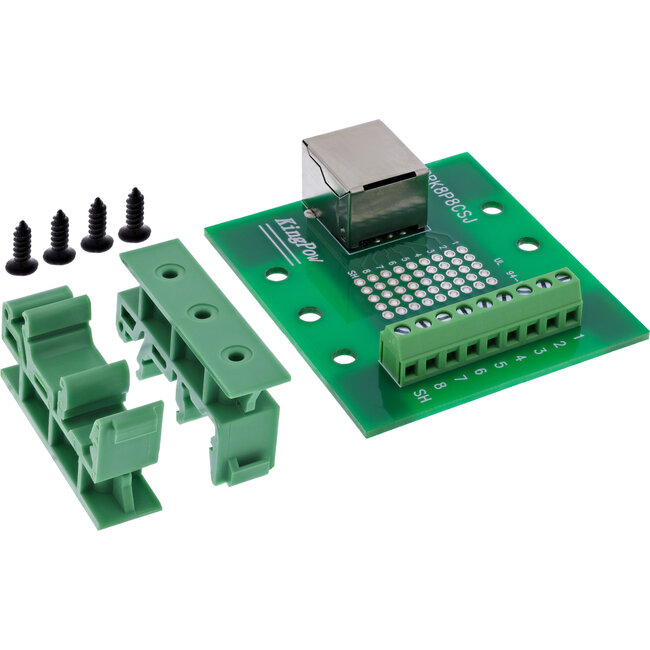

De klemmenstrook ondersteunt aders in het bereik van 16-26 AWG en is eenvoudig te bedraden met een platte schroevendraaier ≤ 2,5 mm. Dankzij de voorgemonteerde DIN-railclip kan de module tijdbesparend en veilig op draagrails worden geïntegreerd. Het robuuste ontwerp en de geteste beveiliging tegen kortsluiting en verkeerde bedrading maken de adapter ideaal voor industriële toepassingen.
- RJ45-interface: 8P8C-bus (rechte uitvoering)
- Schroefklemmenstrook: 9 klemmen (8 signalen + afscherming), rastermaat 5,0 mm, met drukplaat
- Aansluitbereik: 16–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 1,0 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –20 °C tot +70 °C
- Isolatielaag: EVA-isolatie aan de onderzijde
- Montage: Geschikt voor DIN-rail
- Afmetingen: ca. 60,45 × 53,6 × 43,0 mm (B × H × D)
