- Tijdwinst bij de installatie: snelle bedrading via schroefklemmen voor 18–24 AWG – gereedschapondersteund met platte schroevendraaier ≤ 2 mm.
- Stabiele verbinding door schroefbeveiliging: de D-Sub-9-stekker is uitgerust met een geïntegreerde schroefbeveiliging en garandeert een veilige mechanische verbinding met de bijpassende bus – zelfs bij trillingen of bewegingen.
- Veelzijdig inzetbaar in de industrie: ideaal voor automatisering, machine- en installatiebouw, schakelkastinstallaties en mobiele test- en serviceapplicaties.
- Compacte vormgeving: het klemmenblok kan ook bij beperkte ruimte probleemloos worden geïntegreerd – zowel op de DIN-rail als in mobiele eenheden.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 1 A per pin zorgen voor een betrouwbare signaaloverdracht – ook bij continu industrieel gebruik

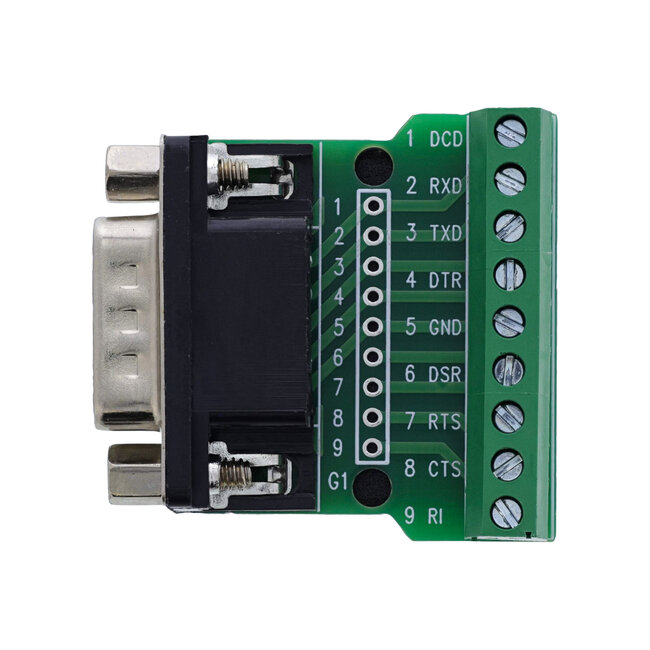

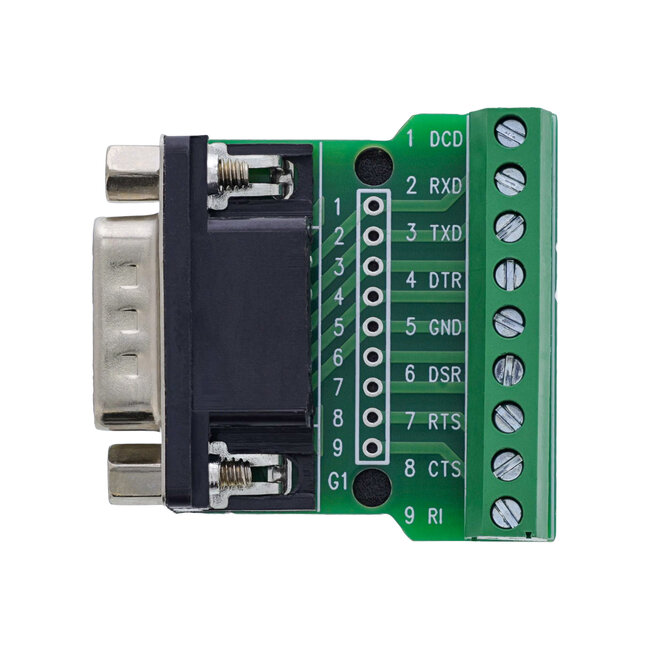

Het InLine®-klemmenblok met D‑Sub 9-stekker en schroefklemmen is ontwikkeld voor professioneel gebruik bij seriële signaalbekabeling. De schroefklemmen met een rastermaat van 3,96 mm maken een veilige aansluiting van afzonderlijke aders in het bereik van 18-24 AWG mogelijk. De bediening gebeurt met behulp van een in de handel verkrijgbare platte schroevendraaier met een bladbreedte ≤ 2 mm.
De geïntegreerde schroefbeveiliging zorgt voor een stabiele verbinding met passende D-Sub-bussen – zelfs bij trillingen of veelvuldig steken. De EVA-isolatielaag aan de onderkant biedt extra bescherming bij montage op geleidende oppervlakken. Het compacte ontwerp maakt dit aansluitblok tot een praktische, duurzame oplossing voor industriële toepassingen waarbij betrouwbaarheid, flexibiliteit en eenvoudige bediening vereist zijn.

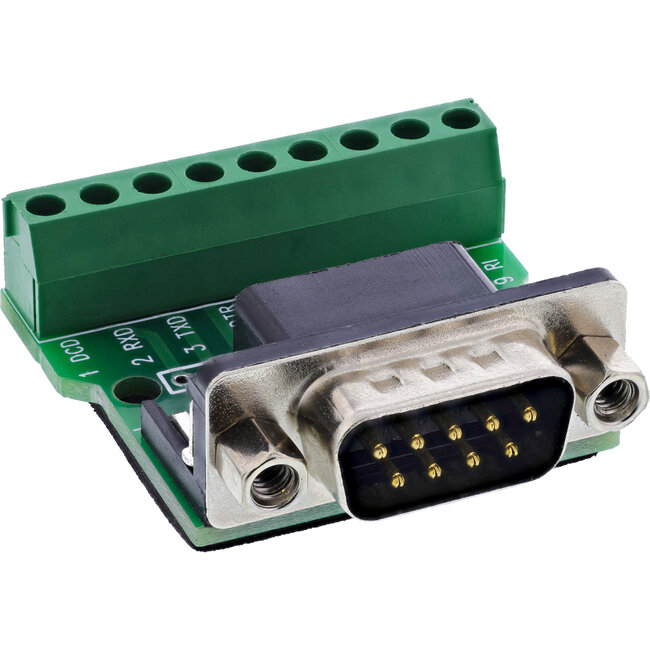

- D-Sub 9-stekker: met geïntegreerde schroefbeveiliging
- Aansluittechniek: schroefklem, rastermaat 3,96 mm
- Aansluitbereik: 18–24 AWG
- Bediening: met platte schroevendraaier ≤ 2 mm
- Nominale stroom: 1 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –10 °C tot +70 °C
- Isolatielaag: EVA-isolatie aan de onderzijde
- Afmetingen: ca. 38,5 × 32 × 16 mm (L × B × H)
