- Tijdwinst bij de installatie: snelle bedrading via schroefklemmen voor 12–22 AWG – met behulp van een platte schroevendraaier ≤ 2,5 mm.
- Stabiele verbinding door schroefbeveiliging: de D-Sub-9-stekker is uitgerust met een geïntegreerde schroefbeveiliging en garandeert een veilige mechanische verbinding met de bijpassende bus – zelfs bij trillingen of bewegingen.
- Veelzijdig inzetbaar in de industrie: ideaal voor automatisering, machine- en installatiebouw, schakelkastinstallaties en mobiele test- en serviceapplicaties.
- Compact, 2-rijig ontwerp: met 45,5 × 31 × 16 mm biedt het klemmenblok een ruimtebesparende opstelling – vooral bij dichte bedrading van Sub-D-interfaces.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 1 A per pin zorgen voor een betrouwbare signaaloverdracht – ook bij continu industrieel gebruik

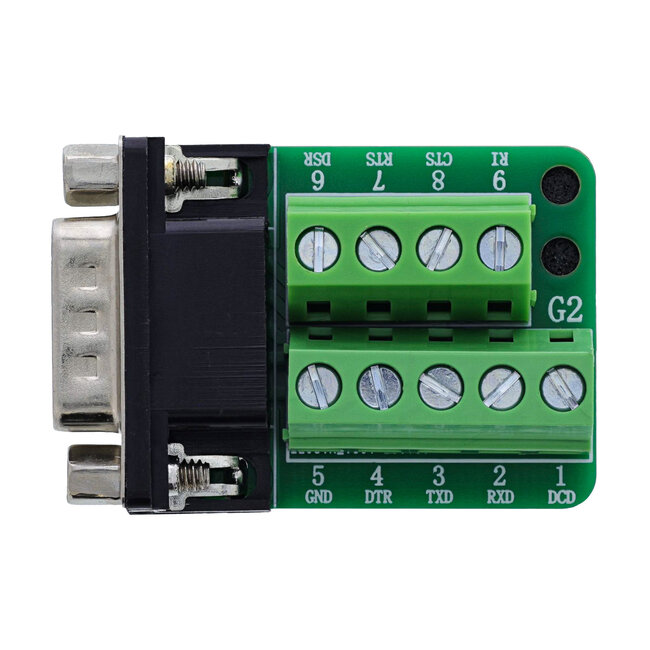

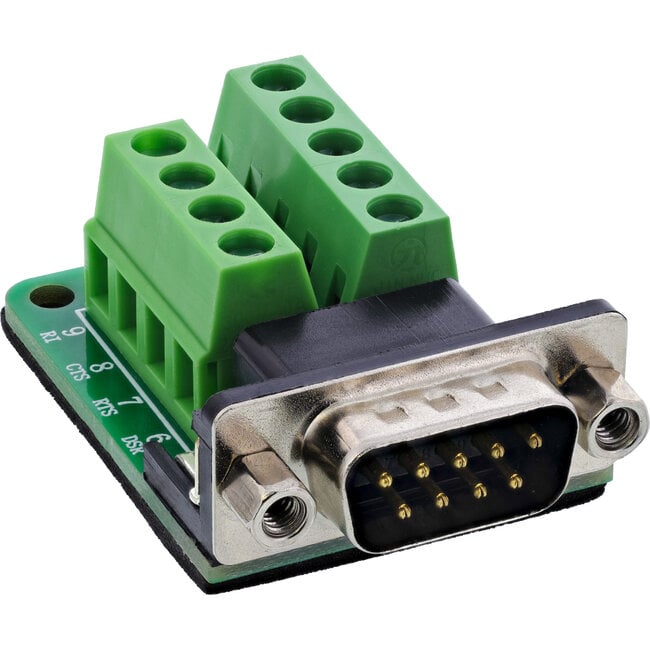

Het InLine®-klemmenblok met D‑Sub 9-connector in 2-rijige uitvoering is ontwikkeld voor veeleisende industriële toepassingen, waarbij zowel ruimtebesparing als betrouwbare bedrading van cruciaal belang zijn. Via de schroefklemmen met een rastermaat van 5,0 mm kunnen afzonderlijke aders in het bereik van 12-22 AWG veilig worden aangesloten. De montage gebeurt met een in de handel verkrijgbare platte schroevendraaier ≤ 2,5 mm.
De schroefbeveiliging van de D-Sub-stekker zorgt voor een stabiele verbinding met de tegenbus, zelfs bij trillingen of veelvuldig omsteken. Een EVA-isolatielaag aan de onderkant biedt extra bescherming bij montage op geleidende oppervlakken. Dit maakt het aansluitblok ideaal voor schakelkastbouw, mobiele testopstellingen of compacte apparaatinstallaties.
- D-Sub 9-stekker: 2-rijig, met geïntegreerde schroefbeveiliging
- Aansluittechniek: schroefklem, rastermaat 5,0 mm
- Aansluitbereik: 12–22 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 1 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –10 °C tot +70 °C
- Isolatielaag: EVA-isolatie aan de onderzijde
- Afmetingen: ca. 45,5 × 31 × 16 mm (L × B × H)
