- Tijdwinst bij de installatie: twee schroefklemmenstroken voor elk 8 aders plus afscherming maken een snelle, soldeervrije bedrading mogelijk – met behulp van een platte schroevendraaier ≤ 2,5 mm, geschikt voor 16–26 AWG.
- Dubbele RJ45-interface met afzonderlijke signaalgeleiding De twee gestandaardiseerde RJ45-bussen (8P8C) in rechte uitvoering zijn onafhankelijk van elkaar aangesloten – ideaal voor parallelle kabelgeleiding, redundantieoplossingen of testdoeleinden.
- Hutschienenmontage voor geordende systeemintegratie: robuuste behuizing met voorgemonteerde DIN-railclip – ideaal voor gestructureerde netwerk- en besturingsbekabeling in de schakelkast.
- Veelzijdig inzetbaar in de industrie: geschikt voor Ethernet-signaaldistributie, machinecommunicatie, embedded projecten of netwerkdiagnose in testomgevingen.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 1,0 A per pin garanderen een betrouwbare en veilige gegevensoverdracht – ook bij continue belasting in een industriële omgeving.

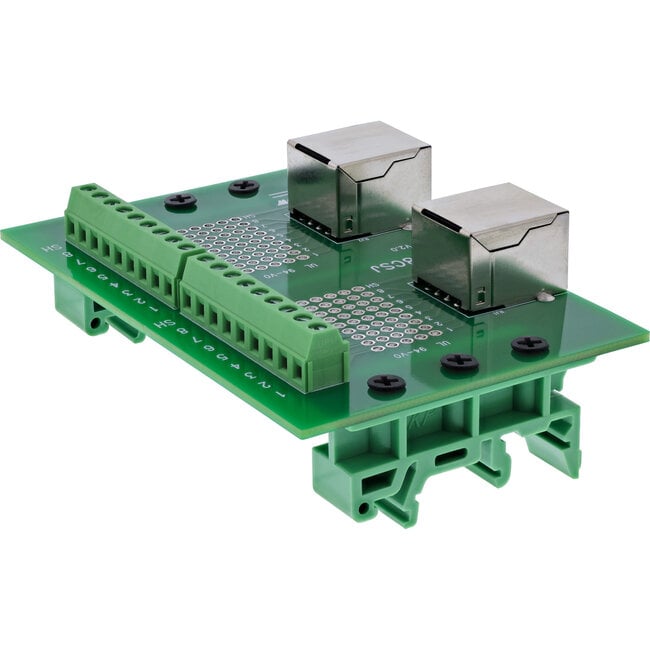

Het InLine®-aansluitblok met twee RJ45-bussen (8P8C, rechte uitvoering) en afzonderlijke klemtoewijzing is ontwikkeld voor gestructureerde netwerkverbindingen in de schakelkast, testomgeving of embedded systeem.

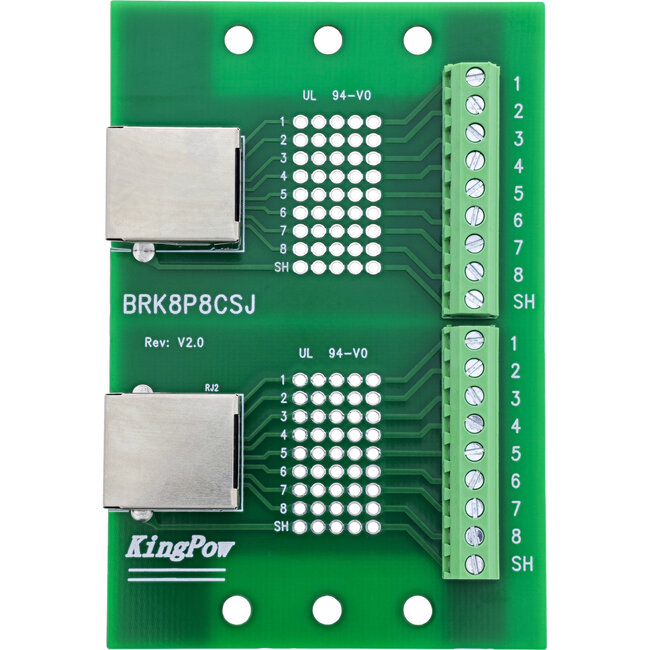

Beide aansluitingen zijn volledig onafhankelijk aangesloten op een schroefklemmenstrook met 9 aansluitingen (8 signalen + afscherming) – ideaal voor parallelle signaalgeleiding, redundantieoplossingen of vergelijkende metingen.
De klemmenstroken (rastermaat 5,0 mm) ondersteunen afzonderlijke aders in het bereik van 16-26 AWG en kunnen met behulp van een platte schroevendraaier ≤ 2,5 mm worden bedraad.

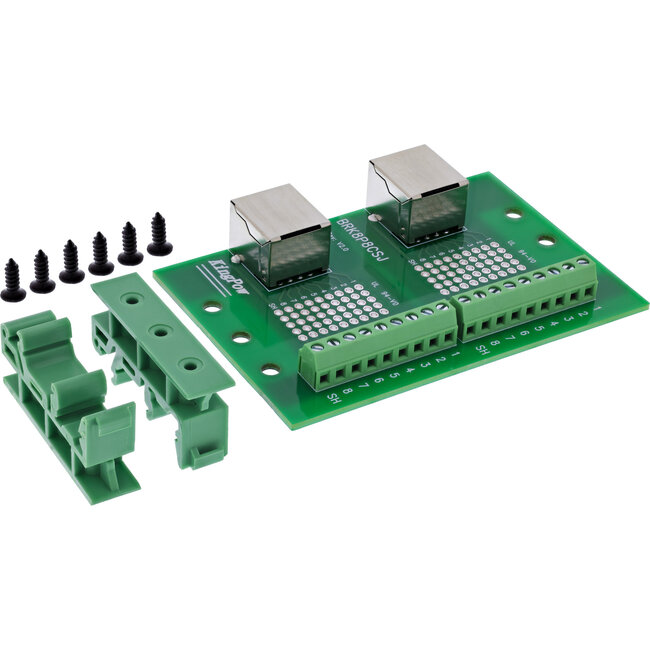

Dankzij de voorgemonteerde DIN-railclip is de module direct klaar voor normconforme integratie in gangbare draagrailsystemen.
Het robuuste ontwerp, de doordachte signaalgeleiding en de geteste beveiliging tegen kortsluiting en verkeerde bedrading maken de adapter tot de ideale keuze voor veeleisende industriële Ethernet-toepassingen.

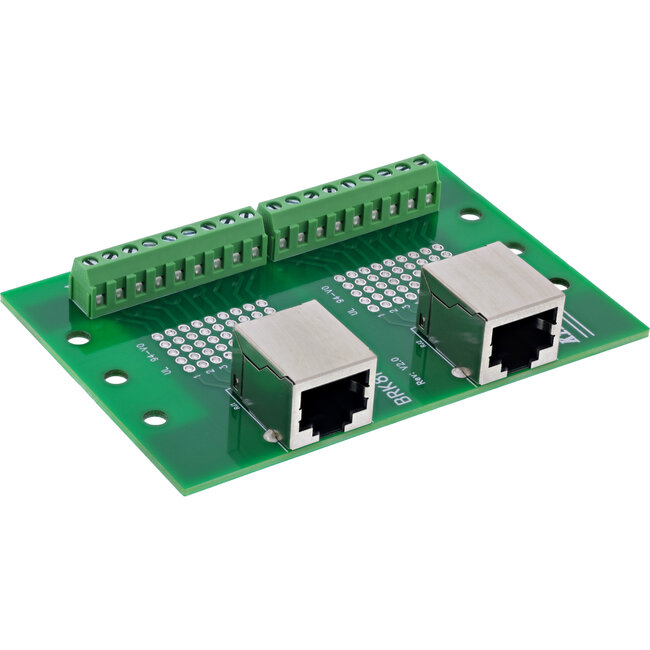

- RJ45-interface: 2x 8P8C-bus (recht model)

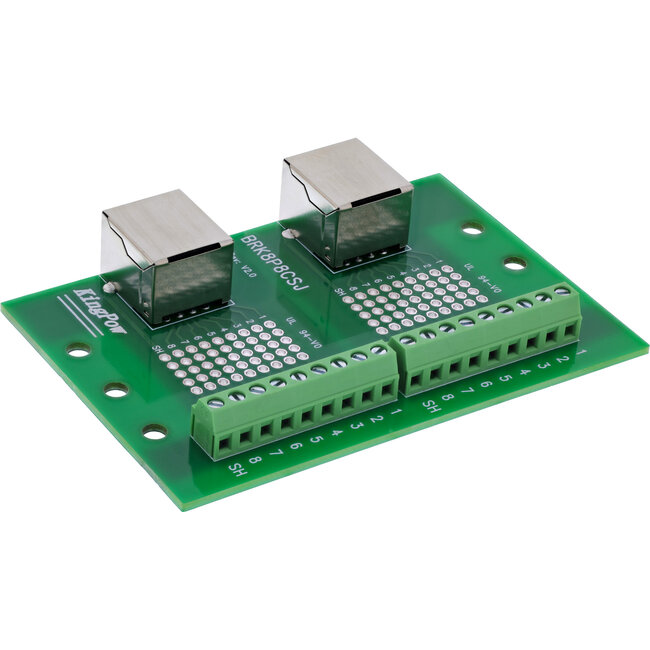

- Schroefklemmenstrook: 2x 9 klemmen (8 signalen + afscherming), rastermaat 5,0 mm, met drukplaat
- Aansluitbereik: 16–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 1,0 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –20 °C tot +70 °C
- Isolatielaag: EVA-isolatie aan onderzijde
- Montage: Geschikt voor DIN-rail
- Afmetingen: ca. 60,45 × 89,7 × 43,0 mm (B × H × D)
