- Tijdwinst bij de installatie: twee schroefklemmenstroken voor elk 8 aders plus afscherming maken een snelle, soldeervrije bedrading mogelijk – met behulp van een platte schroevendraaier ≤ 2,5 mm, geschikt voor 16–26 AWG.
- Dubbele RJ45-interface met aparte signaalgeleiding: twee gestandaardiseerde RJ45-bussen (8P8C) zijn naar boven gericht – ideaal voor gestructureerde netwerkbekabeling bij weinig ruimte in de diepte.
- Normconforme DIN-railmontage: de behuizing is voorbereid voor DIN-draagrails en maakt een ruimtebesparende en veilige integratie in schakelkasten mogelijk.
- Geschikt voor parallelle ethernetkabels: perfect voor industriële testopstellingen, redundante kabels of gestructureerde signaaldistributie in besturings- en testomgevingen.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 1,0 A per pin garanderen een betrouwbare en veilige gegevensoverdracht – ook bij continue belasting in een industriële omgeving.

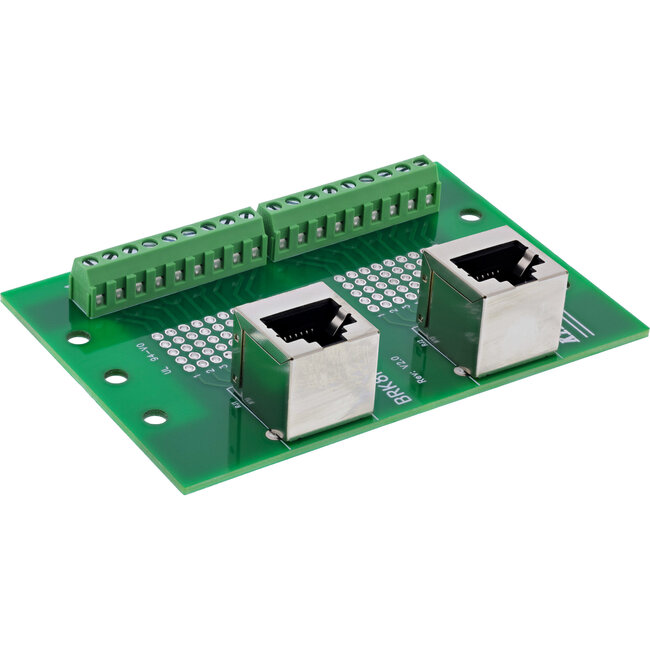

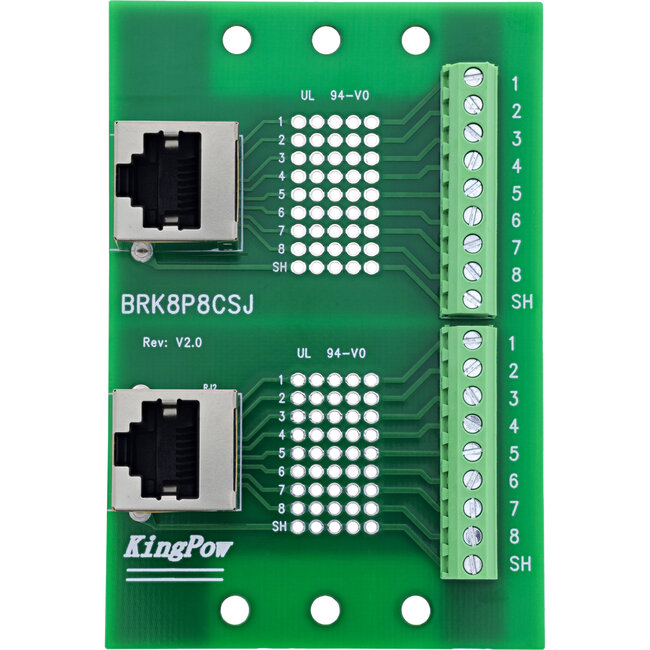

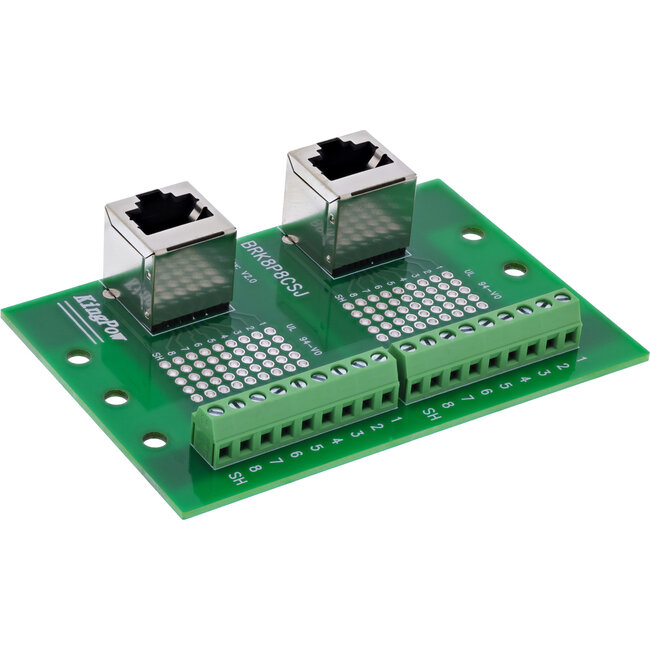

Het InLine® RJ45-aansluitblok met twee verticaal geplaatste aansluitingen (8P8C) maakt een gestructureerde, ruimtebesparende ethernetbekabeling in industriële omgevingen mogelijk. Elke RJ45-bus is volledig aangesloten via een aparte 9-polige schroefklemmenstrook (8 signalen + afscherming) – ideaal voor parallelle netwerksignalen, redundantiepaden of testverbindingen.
De schroefklemmen zijn aan de zijkant toegankelijk, genummerd en ondersteunen draden in het bereik van 16-26 AWG. De bekabeling gebeurt snel en met behulp van gereedschap via een platte schroevendraaier ≤ 2,5 mm.

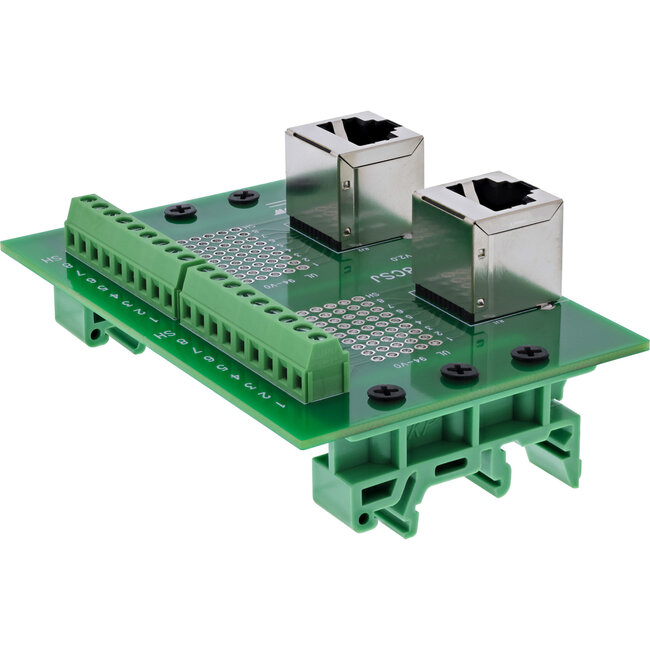

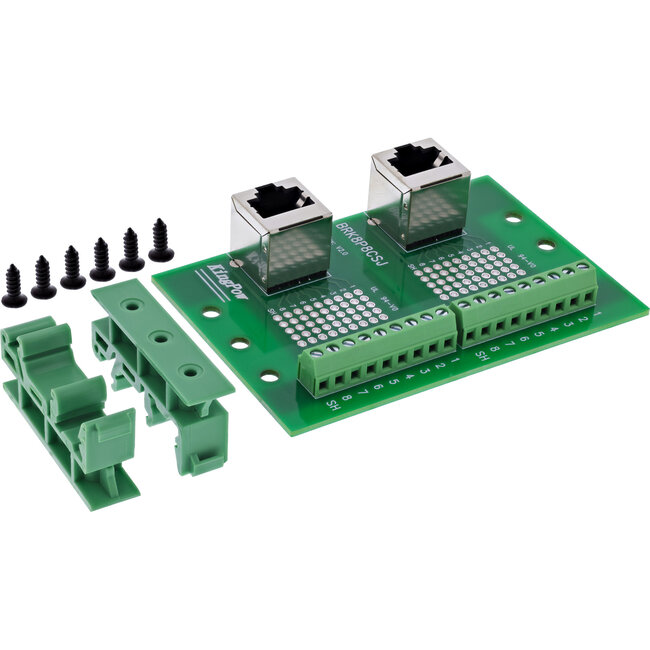

Dankzij de voorgemonteerde DIN-railclip is de module direct klaar voor normconforme integratie in de schakelkast of verdeelkast. De robuuste constructie en de geteste beveiliging tegen kortsluiting en verkeerde bekabeling garanderen een betrouwbaar gebruik in continu industrieel gebruik.
- RJ45-interface: 2× 8P8C-bus (naar boven gericht)
- Schroefklemmenstrook: 2x 9 klemmen (8 signalen + afscherming), rastermaat 5,0 mm, met drukplaat
- Aansluitbereik: 16–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 1,0 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –20 °C tot +70 °C
- Isolatielaag: EVA-isolatie aan onderzijde
- Montage: Geschikt voor DIN-rail
- Afmetingen: ca. 60,45 × 89,7 × 43,0 mm (B × H × D)
