- Compacte M.2 naar 2x RS-232 converter voor seriële toepassingen
- PCIe 2.0 interface (5 GT/s) voor betrouwbare en snelle gegevensoverdracht
- Geïntegreerde ASIX AX99100 controller met ondersteuning voor 16C950 UART-compatibiliteit
- Twee DB9-9-pins seriële poorten voor industriële en seriële communicatietoepassingen
- Ingebouwde LED-indicator om de bedrijfsactiviteit weer te geven
- Geen extra stuurprogramma nodig

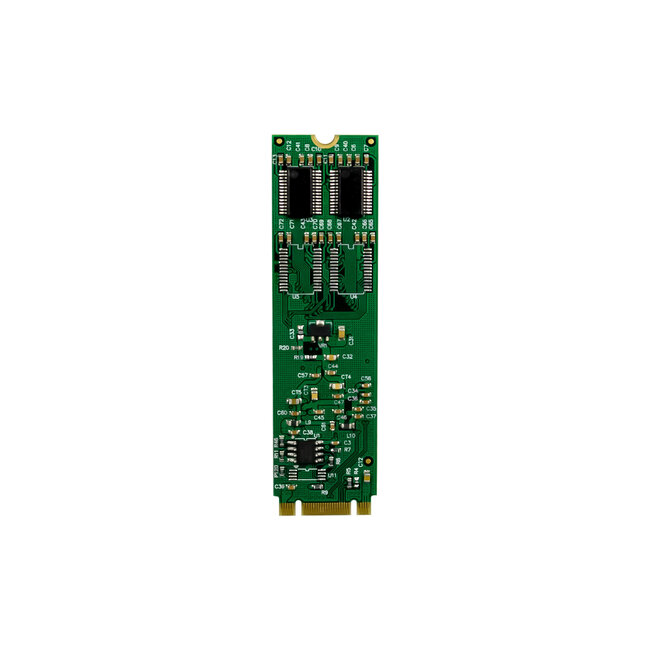

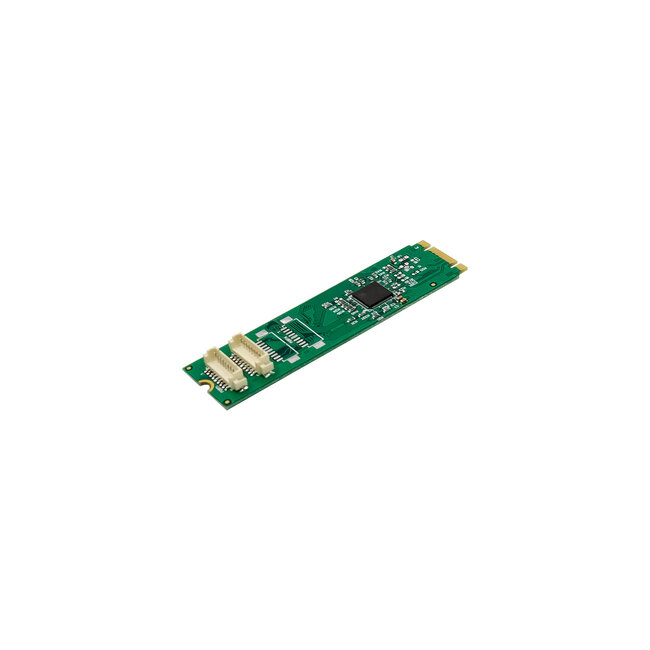

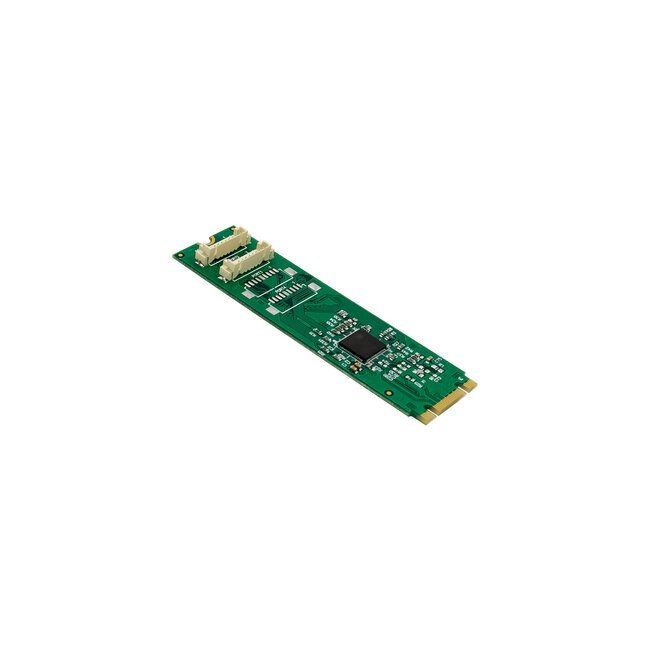

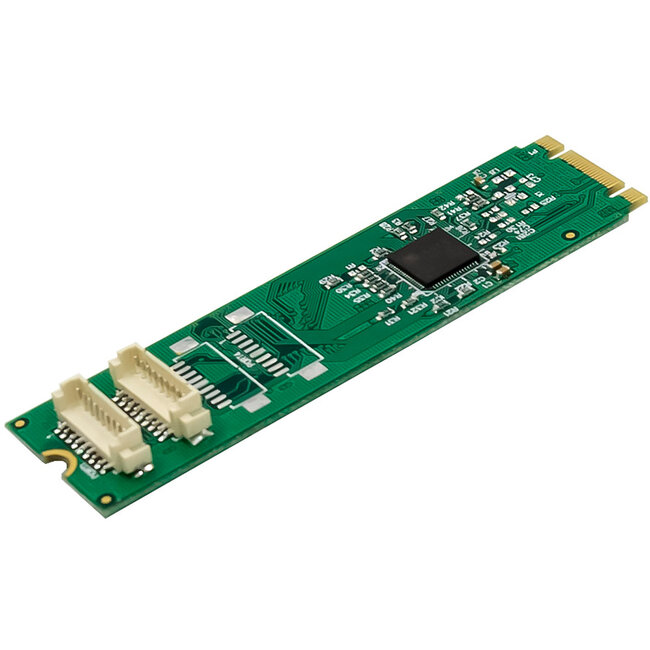

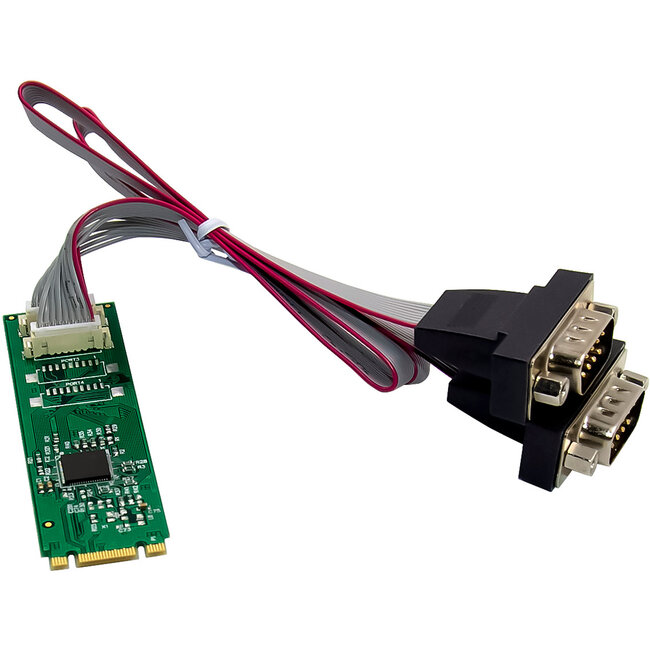

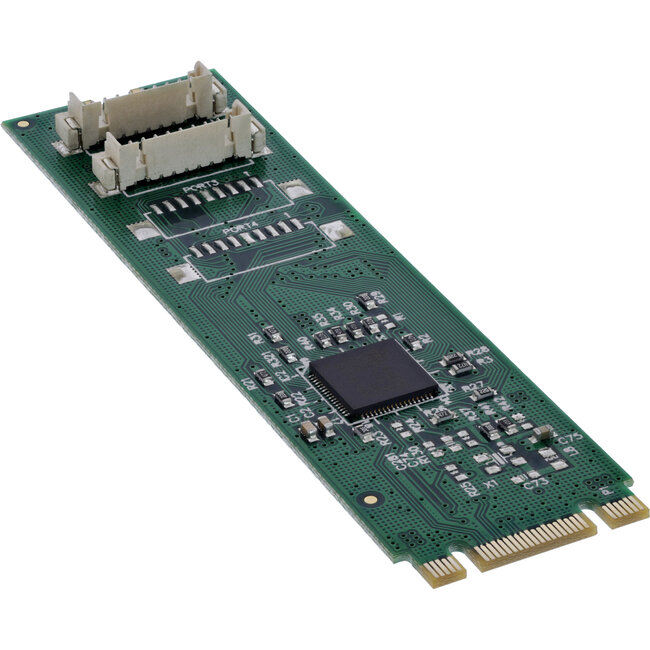

De InLine® interfacekaart M.2 naar 2x seriële 9pin connector biedt een compacte en krachtige oplossing voor het uitbreiden van een systeem met twee seriële RS-232 DB9 interfaces. De adapter gebruikt een PCIe 2.0 interface (5 GT/s) en integreert de ASIX AX99100 controller, die compatibel is met 16C950 UART om betrouwbare en flexibele seriële communicatie mogelijk te maken.
Met een maximale transmissiesnelheid tot 1 Mb/s is de kaart ideaal voor industriële toepassingen, embedded systemen en seriële regelapparaten. De automatische detectie van de baanconfiguratie zorgt voor een naadloze systeemintegratie.
De voeding wordt rechtstreeks geleverd via de M.2 sleuf (3,3 V), dus er is geen extra voedingsaansluiting nodig. Er worden twee low-profile slot brackets meegeleverd voor flexibel gebruik van de kaart in verschillende behuizingen.
Technische gegevens:
- Bus type & PCIe: M.2 PCIe end-point controller (single-lane, PCIe 2.0 5 GT/s)
- Aansluiting – interfaces:
- 1 x 59-pins M.2-sleuf (B+M-sleutel)
- 2 x seriële RS-232 DB9 connector (9-pins)
- Controller/chipset: ASIX AX99100
- Seriële interfaces:
- Maximale overdrachtssnelheid: tot 1 Mb/s
- Gegevensbits: 5, 6, 7, 8, 9 bits
- Flow control: geen, Xon/Xoff, RTS/CTS
- Parität: even, oneven, geen, gemarkeerd, leeg
- FIFO buffer: 256 bytes
- Bedrijfstemperatuur: -40 °C tot +85 °C
- Afmetingen: 22 mm x 80 mm (M.2-kaart)
Functies:
- Automatische detectie van de baanconfiguratie tijdens het booten
- Ingebouwde LED-indicator voor weergave van de lees-/schrijfactiviteit
- Voeding via M.2-sleuf (3,3 V)
- Ondersteuning voor remote wake-up, energiebeheer en DMA
- Geen extra stuurprogramma nodig
Systeemvereisten: Hardware:
- PC met een vrij M.2-slot (B+M-sleutel die PCIe ondersteunt)
- Motherboard met PCI Express 2.0 of hoger
Ondersteuning voor besturingssysteem:
- Windows: 11, 10, 8.1, 8, 7, Vista, XP
- Linux: vanaf kernel 2.6.31
Omvang van de levering:

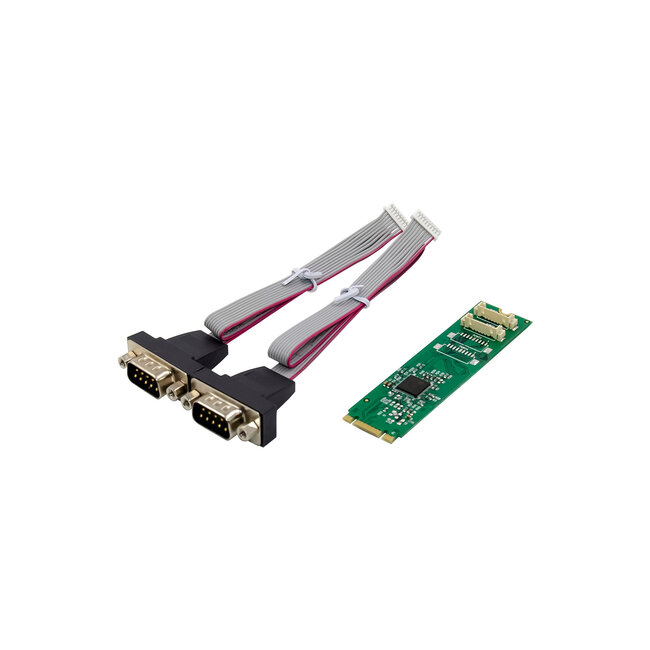

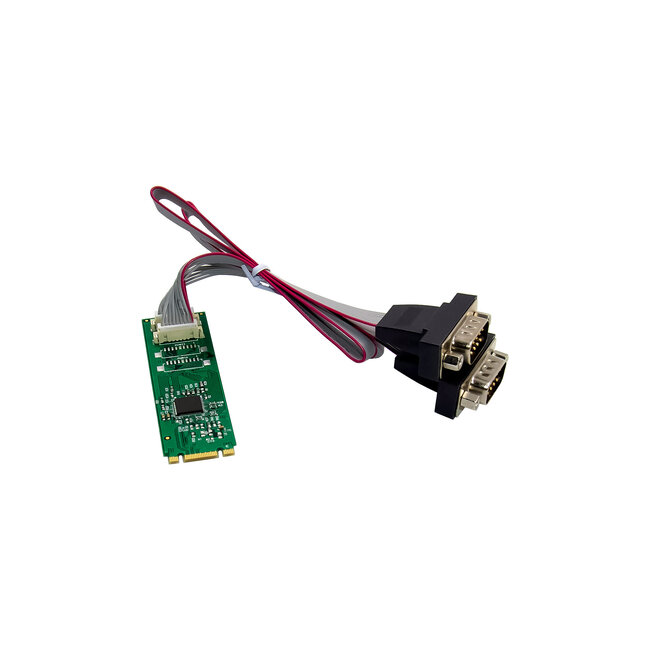

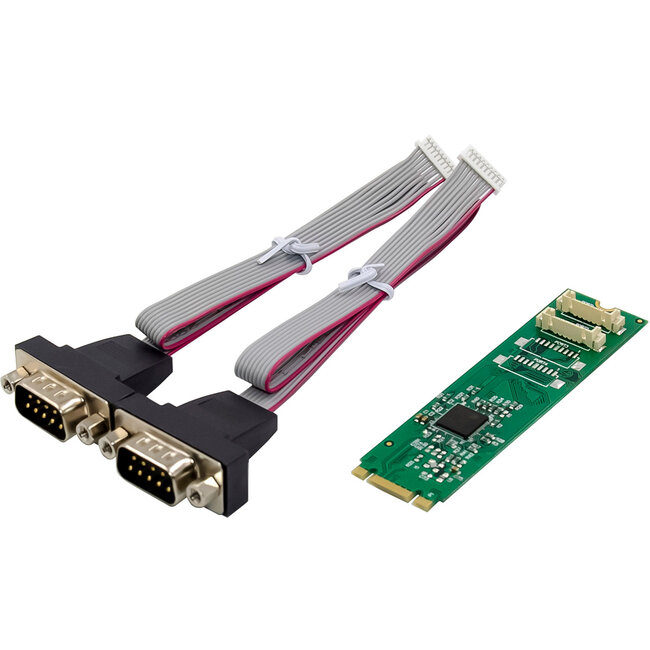

- 1 x InLine® interfacekaart M.2 naar 2x seriële 9pin connector

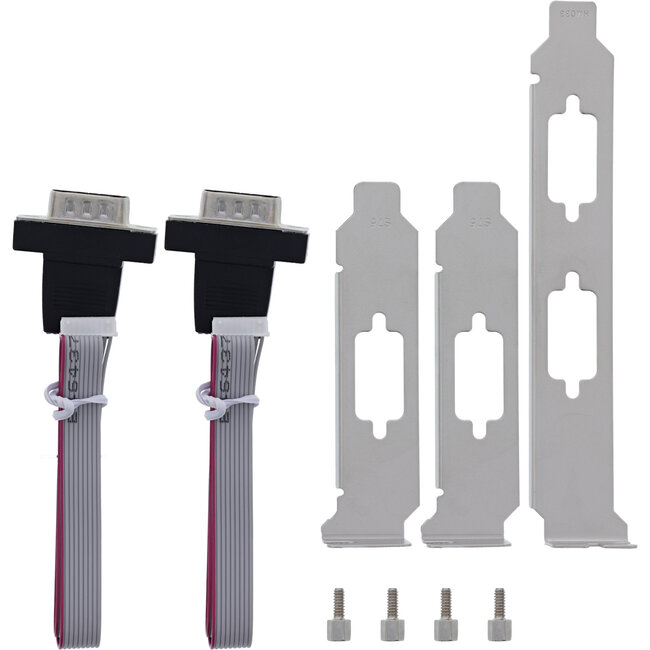

- 2 x low-profile slot brackets
- 1 x high-profile slot brackets
- 2 x DB9-9pin seriële kabel (20 cm lengte)
- 4 x schroef
- 1 x stuurprogramma-CD
- 1 x gebruikershandleiding (Duits/Engels)
