- Multifunctionele M.2 naar SATA converter kaart voor de aansluiting van maximaal vier SATA drives
- M.2 Key B+M interface voor het gebruik van een M.2 SATA SSD
- RAID-ondersteuning (RAID 0, RAID 1, RAID 10, HyperDuo) voor optimale gegevensbeveiliging en prestaties
- Hot Plug & Hot Swap voor het installeren en verwijderen van schijven tijdens gebruik
- Port Multiplier ondersteuning voor parallelle werking van meerdere schijven op één SATA-poort
- Geen extra stuurprogramma's nodig – volledige ondersteuning door het besturingssysteem

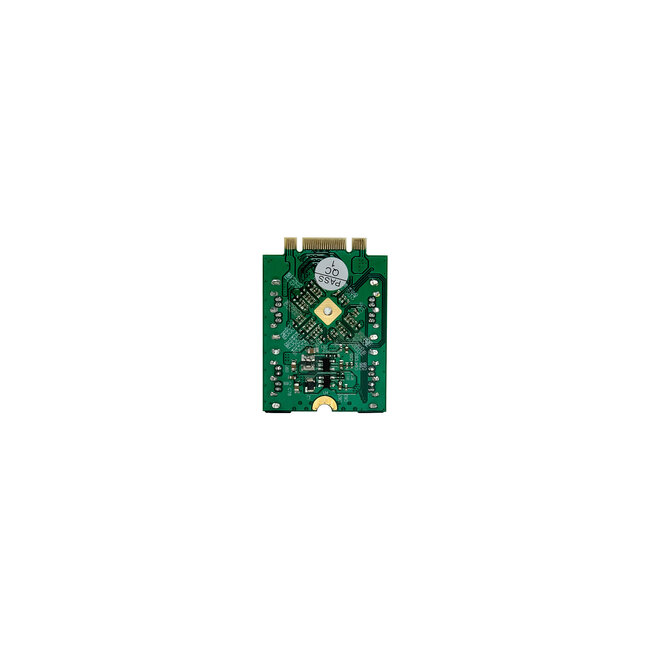

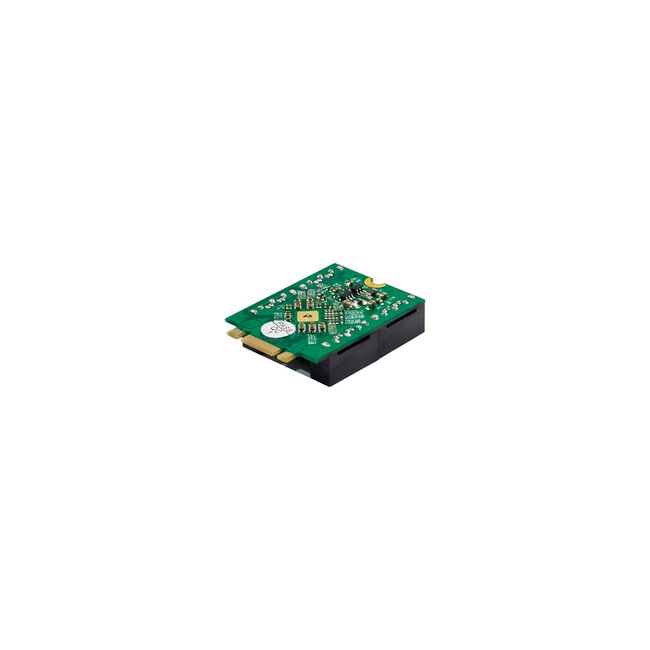

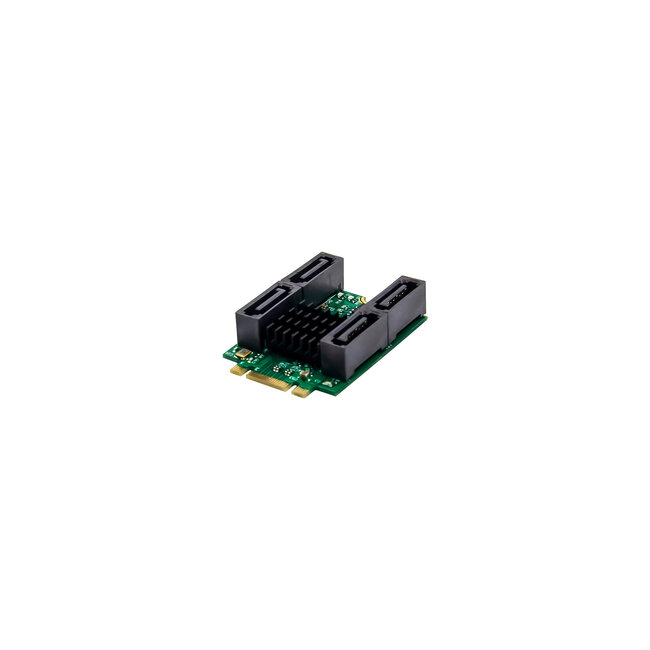

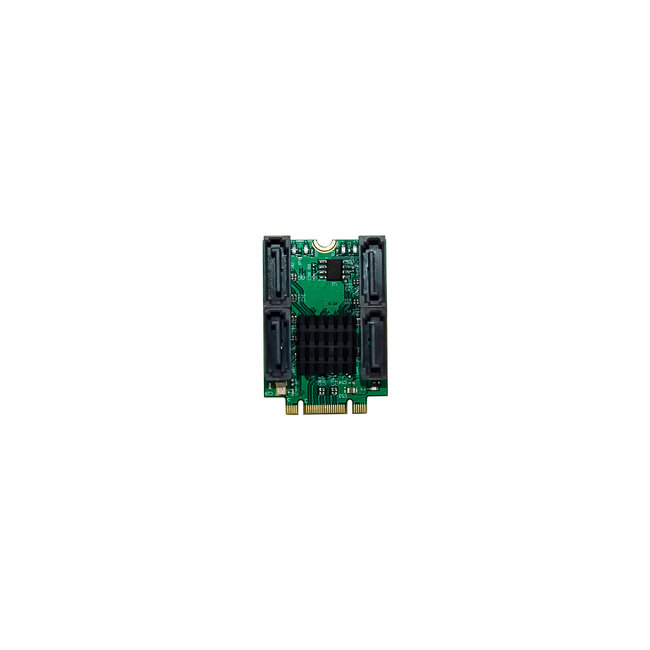

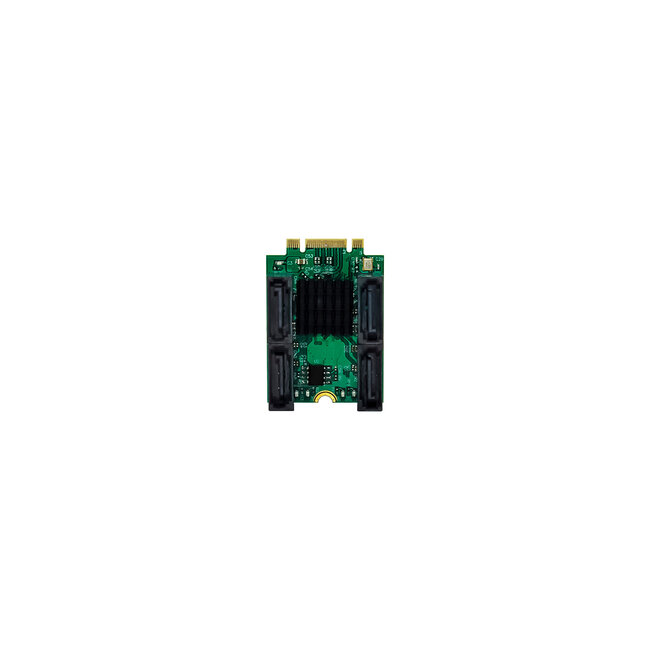

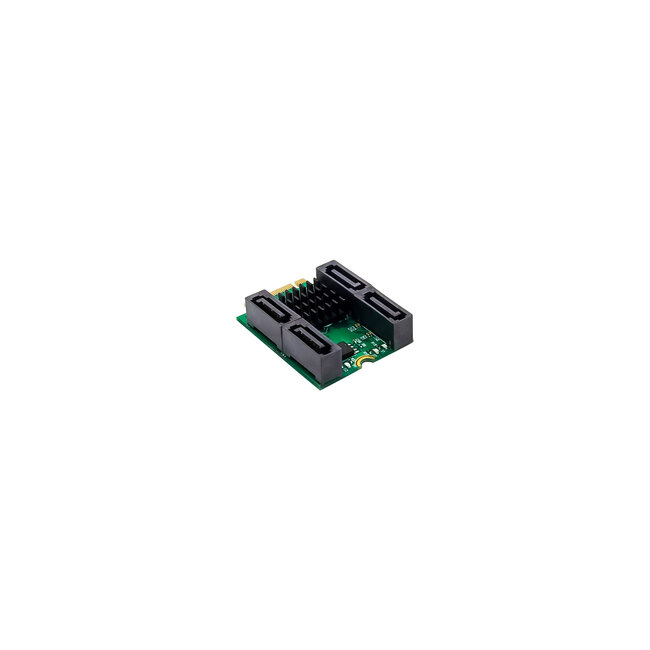

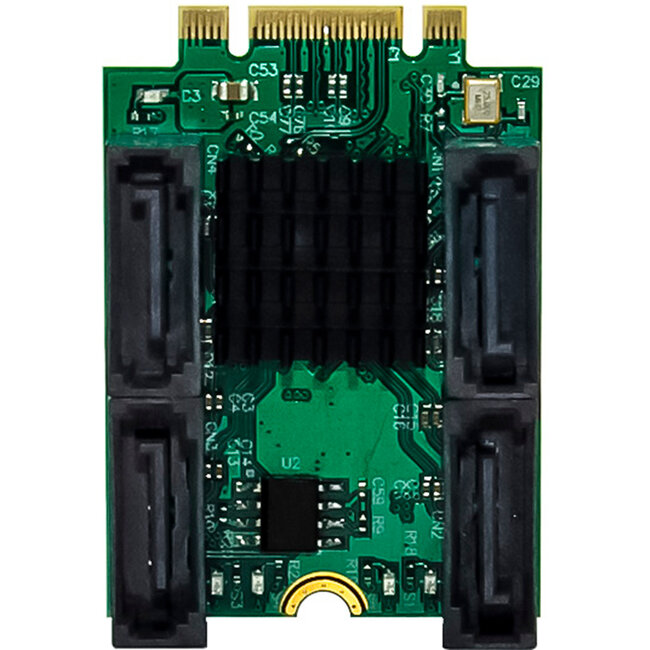

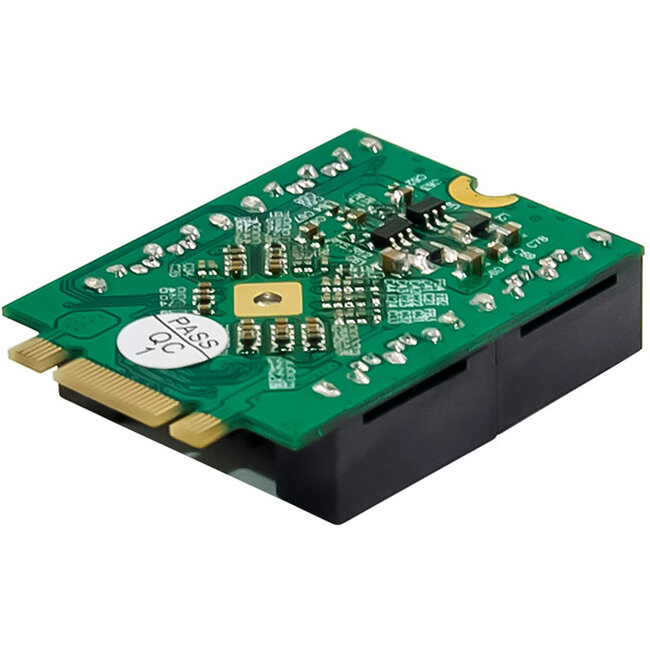

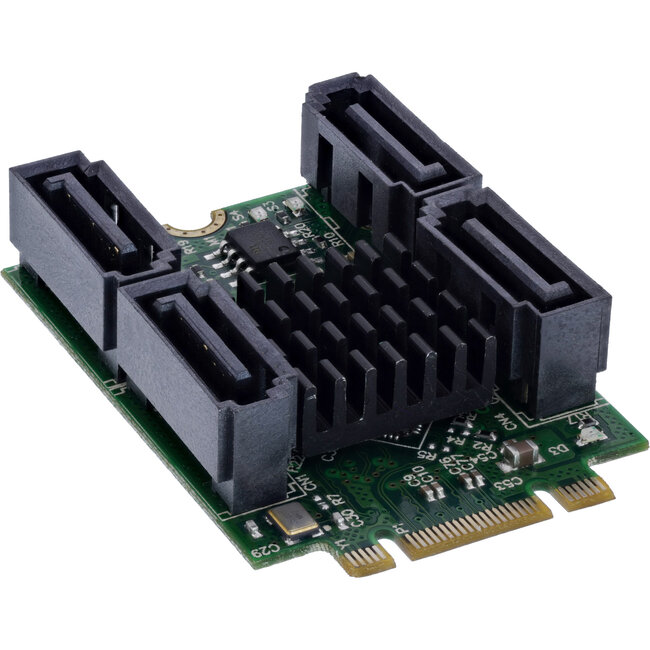

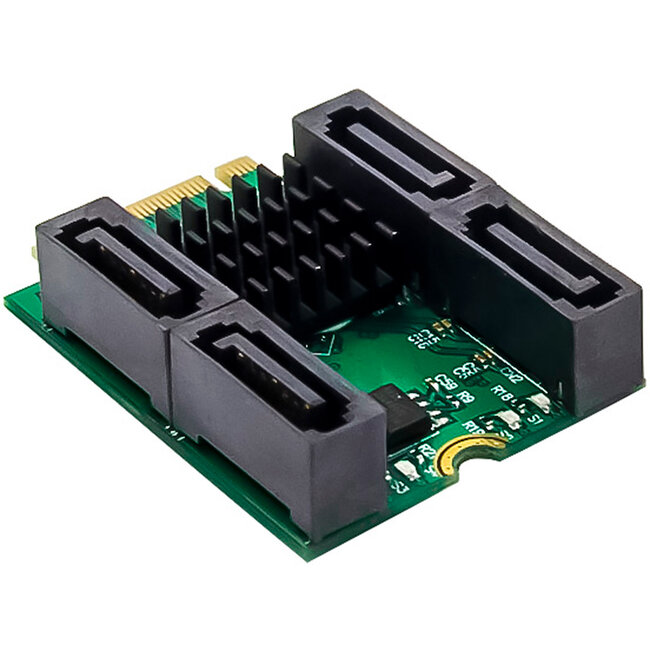

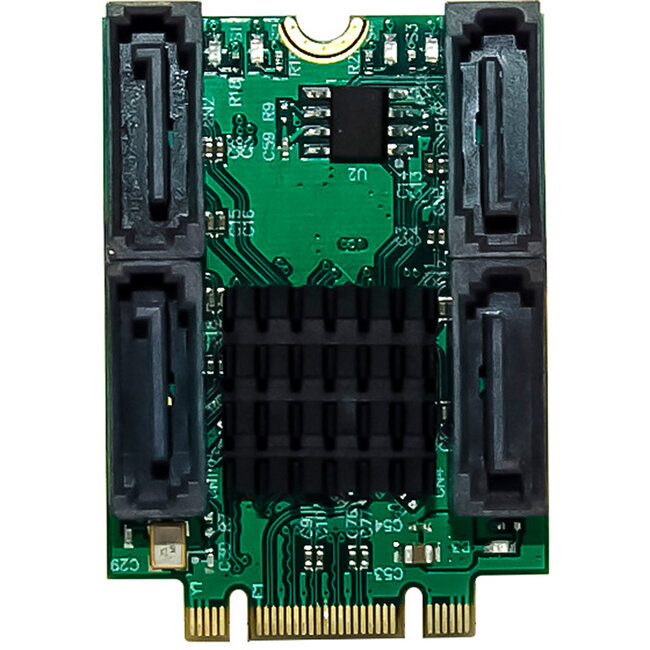

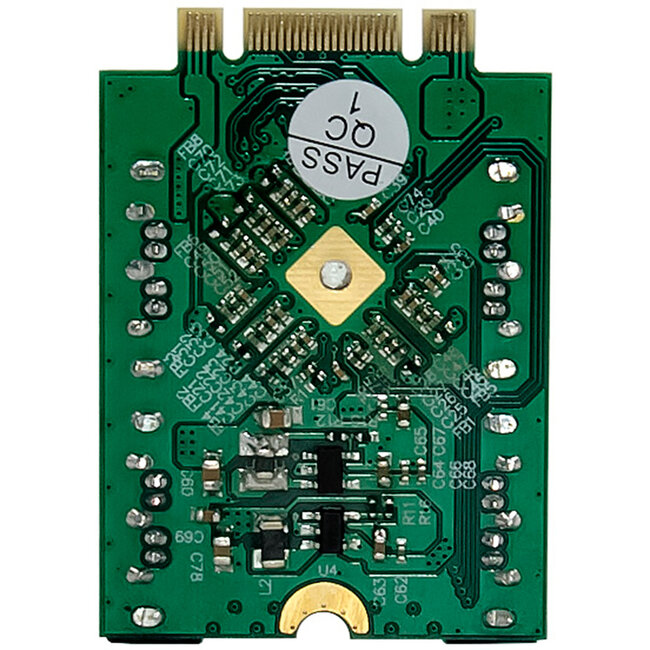

De InLine® interfacekaart M.2 Key B+M naar 4x SATA-connector is een hoogwaardige opslagoplossing die de uitbreiding van SATA-opslagapparaten mogelijk maakt. Het maakt de werking van een M.2 SATA SSD (Key B + M) mogelijk en biedt ook vier SATA 6 Gb / s poorten voor extra opslagapparaten.
Dankzij RAID-ondersteuning (RAID 0, RAID 1, RAID 10, HyperDuo) kan de kaart worden gebruikt voor maximale snelheid, betrouwbaarheid of automatische SSD/HDD caching combinaties. Dankzij de Hot Plug en Hot Swap functionaliteit kunnen schijven gewisseld worden tijdens gebruik zonder dat het systeem uitgeschakeld hoeft te worden.
De M.2 SSD wordt direct gevoed via het M.2 slot, terwijl de SATA poorten worden aangesloten via externe kabels. LED-indicatoren geven de bedrijfsstatus van de poorten aan, en dankzij de ondersteuning voor Port Multiplier-technologie kunnen meerdere schijven tegelijk werken op een enkele SATA-poort.
Technische gegevens:
- Bus type & interface: M.2 PCIe x2 interface (dual-thread, B, M en B+M key)
- Controller/chipset: Marvell 88SE9230
- Aansluiting – interfaces:
- 1 x M.2 slot (Key B+M) voor een M.2 SATA SSD
- 4 x SATA GEN III poorten (6 Gb/s per poort)
- 4 x 7-pins SATA connectoren voor de aansluiting met M.2 SATA/mSATA SSD's op het moederbord
- Compatibele modules:
- M.2 SSD's (Key B, Key M of Key B+M) in de maten 2230, 2242, 2260, 2280
- mSATA SSD's (half of vol formaat)
- Datasnelheden:
- SATA poorten: Tot 6 Gb/s per kanaal
- M.2 interface: Tot 10 Gb/s totale doorvoer (via 2x PCIe lanes)
- Afmetingen: 30 mm x 42 mm (M.2-kaart)
Bedrijfsomstandigheden:
- Bedrijfstemperatuur: -40 °C tot +85 °C
Functies:
- Hot Plug & Hot Swap voor schijfvervanging tijdens bedrijf
- Native Command Queue (NCQ) voor geoptimaliseerde gegevensverwerking
- Port Multiplier ondersteuning voor meerdere schijven per SATA-poort
- RAID-modi: RAID 0 (striping), RAID 1 (spiegeling), RAID 10 (strip van spiegels), HyperDuo (automatische SSD/HDD-caching)
- Automatische detectie van de baanconfiguratie tijdens het opstarten
- Aan boord geïnstalleerde LED-indicatoren om de poortactiviteiten weer te geven
- De voeding voor de M.2 SSD wordt rechtstreeks via de M.2-sleuf geleverd
- SATA-poorten moeten via externe kabels worden aangesloten
- Geen extra stuurprogramma nodig
Systeemvereisten: Hardware:
- PC met ten minste één vrije M.2-sleuf (B, M of B+M die PCIe ondersteunt)
- Mainboard met vrije SATA-poorten voor gegevensoverdracht
- Eén beschikbare PCIe-connector voor de installatie van de adapter
Operating system support:
- Windows: 11, 10, 8, 7, Vista, XP
- Windows Server: 2003, 2008
- Linux: vanaf kernel 2.6
Omvang van de levering:
- 1 x InLine® interfacekaart M.2 Key B+M naar 4x SATA-aansluiting, RAID, HyperDuo

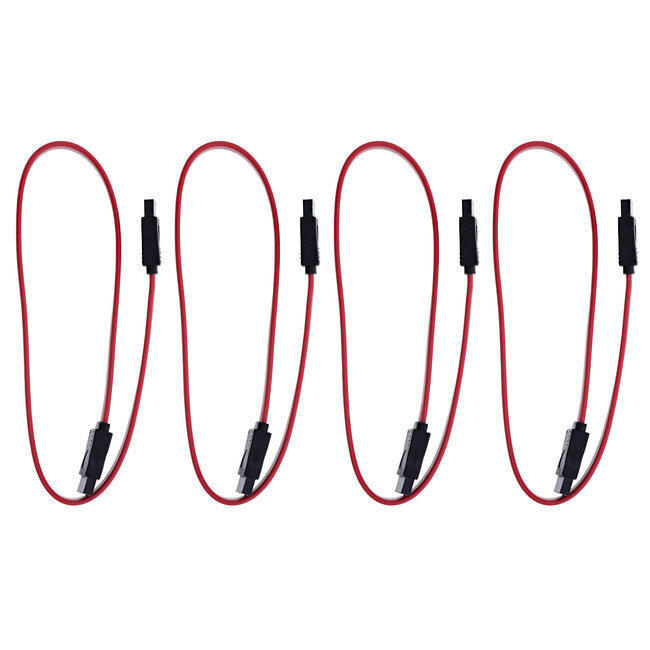

- 4 x SATA-kabel
- 1 x gebruiksaanwijzing (Duits/Engels)
