- Tijdwinst bij de installatie: de 10-polige schroefklemmenstrook met drukplaat maakt een snelle, gereedschapondersteunde bedrading mogelijk – voor aders in het bereik van 16–26 AWG.
- Gestandaardiseerde IDC-interface met duidelijke pinbezetting: De 20-polige bus (2×10) zorgt voor gestructureerde signaalscheiding – ideaal voor geordende systeembedrading in test-, besturings- en prototypeomgevingen.
- Compact ontwerp voor gestructureerde installatie: compact ontwerp op stabiele printplaat voor directe integratie in behuizingen, adaptervelden of testomgevingen.
- Voor modulaire besturings- en testsystemen: ideaal voor prototyping, embedded toepassingen, systeemtests of signaaldistributie met IDC-flatcables.
- Hoge signaalkwaliteit: geteste isolatieweerstand tot 300 V AC, nominale stroom 1 A per pin en 100% kortsluitingstest voor permanente bedrijfszekerheid.

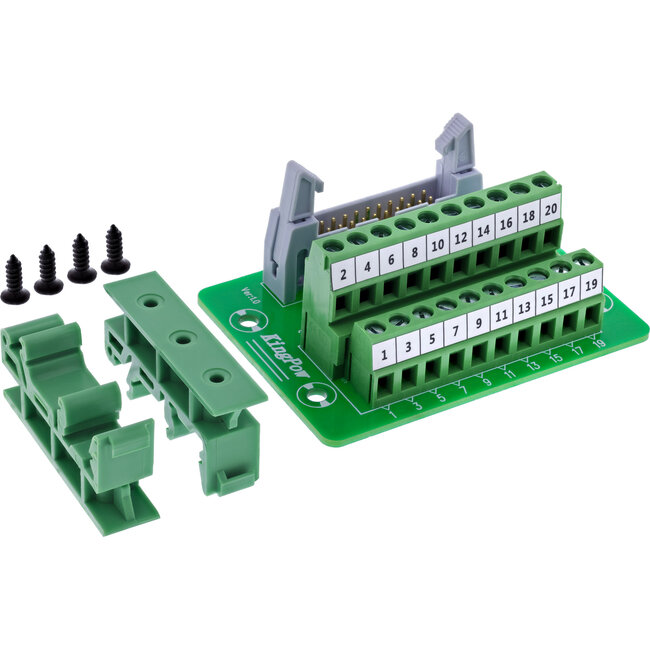

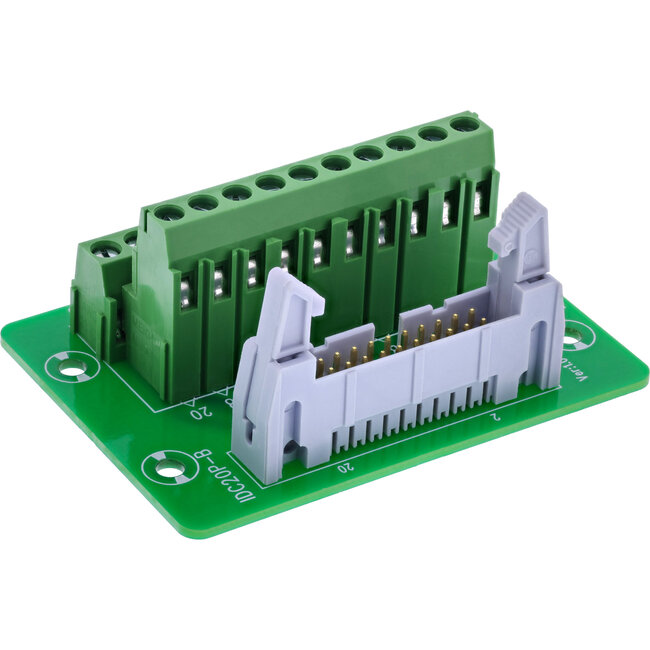

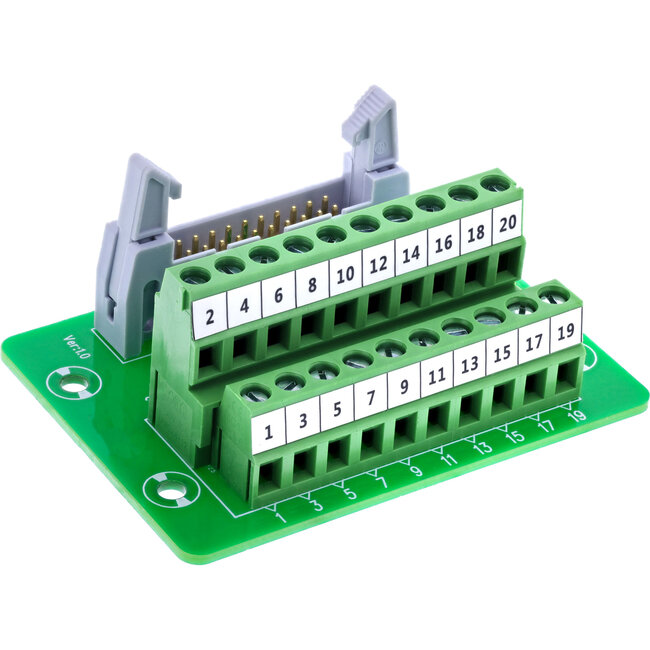

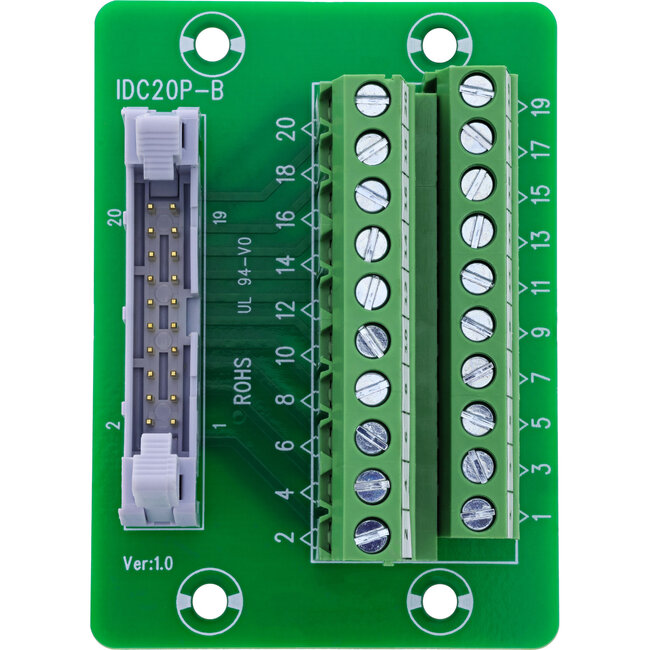

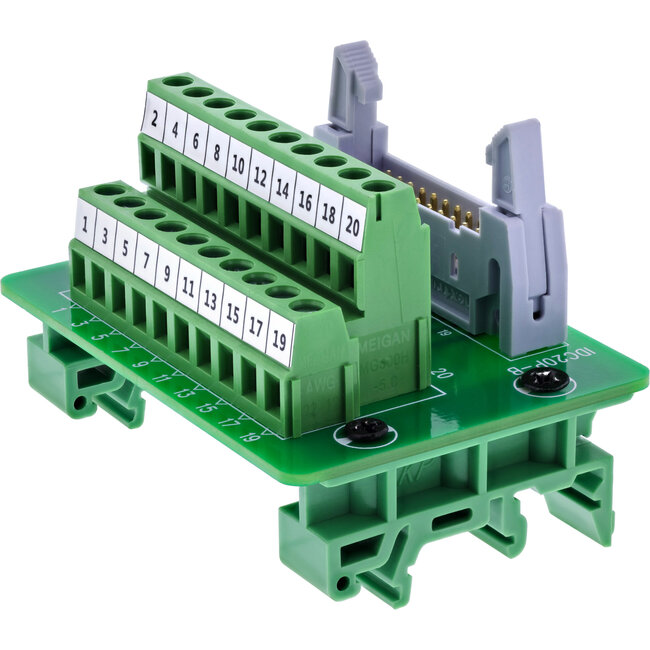

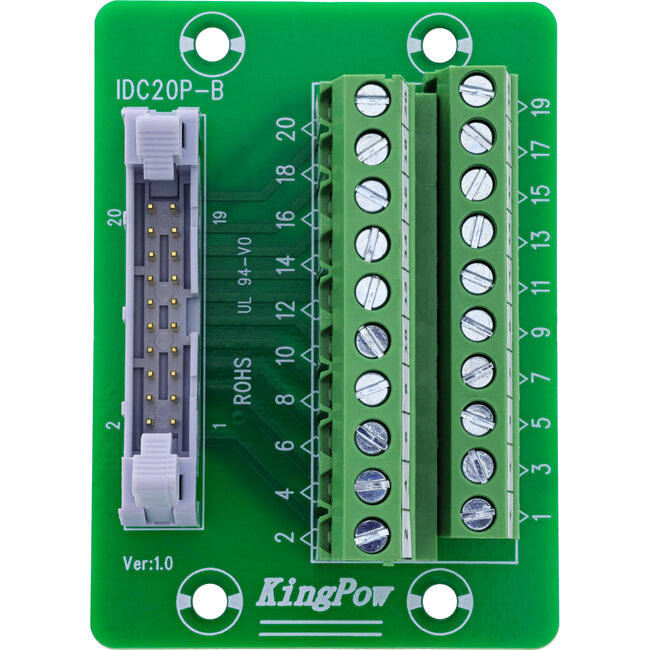

De InLine® IDC-20-naar-aansluitblokadapter verbindt een 20-polige IDC-bus (2×10) met een 10-polige schroefklemmenstrook voor eenvoudige signaalbedrading – helemaal zonder solderen. De robuuste constructie op een stabiele printplaat is bijzonder geschikt voor gestructureerde installaties in testbanken, besturingsapparatuur of embedded systemen.
De schroefklemmen (rastermaat 5,0 mm) zijn duidelijk gelabeld en ondersteunen afzonderlijke aders van 16-26 AWG. De bedrading wordt met behulp van gereedschap uitgevoerd met een platte schroevendraaier ≤ 2,5 mm. Een EVA-isolatielaag biedt betrouwbare bescherming bij montage op geleidende oppervlakken.
Dankzij 100% kortsluiting- en bedradingstests en gestandaardiseerde signaalgeleiding is de adapter ideaal voor professioneel gebruik in industriële testomgevingen, bij prototypes of in schakelkasten.
Opmerking: telkens twee aangrenzende IDC-pinnen zijn intern op een schroefklem aangesloten (bijv. pin 1+2 → klem 1).
- IDC-interface: 20-polige IDC-bus (2×10), rastermaat 2,54 mm
- Schroefklemmenstrook: 10 klemmen, rastermaat 5,0 mm, met drukplaat
- Signaaltoewijzing: GND (massa), D0 tot D7 (digitale signaalleidingen, afhankelijk van de toepassing toewijsbaar)
- Aansluitbereik: 16–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 0,8 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Max. geleiderweerstand: 5 ohm
- Bedrijfstemperatuur: –10 °C tot +70 °C
- Isolatielaag: EVA-isolatie aan de onderzijde
- Afmetingen: ca. 71 × 51 × 48,7 mm (B × H × D)
