- Tijdwinst bij de installatie: de 5-polige schroefklemmenstrook met drukplaat maakt een snelle, gereedschapondersteunde bedrading mogelijk – voor aders in het bereik van 16–26 AWG.
- Gestandaardiseerde IDC-interface met duidelijke pinbezetting: de 10-polige bus (2×5) zorgt voor een zuivere signaalscheiding – ideaal voor gestructureerde bedrading in test-, besturings- en laboratoriumtoepassingen.
- Ruimtebesparende printplaatoplossing met logische indeling: compact ontwerp op een stabiele printplaat voor directe integratie in behuizingen, adaptervelden of testomgevingen.
- Flexibel inzetbaar in de industrie: geschikt voor inbedrijfstellingen, embedded projecten, signaaldistributie of besturingsleidingen in digitale systemen.
- Hoge signaalkwaliteit: geteste isolatieweerstand tot 300 V AC, nominale stroom 1 A per pin en 100 % kortsluitingstest voor permanente bedrijfszekerheid.

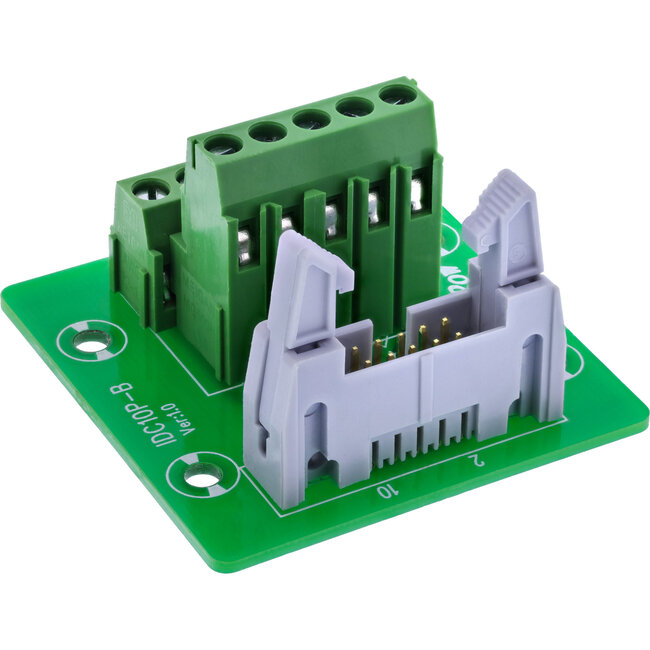

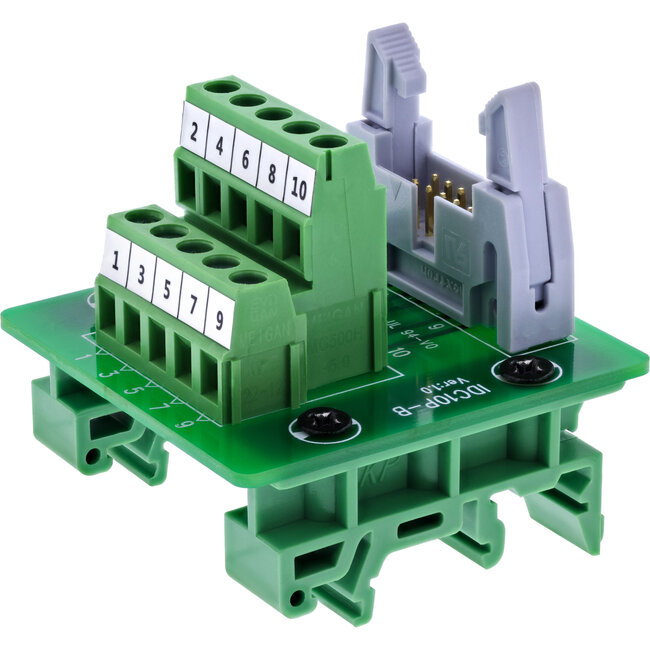

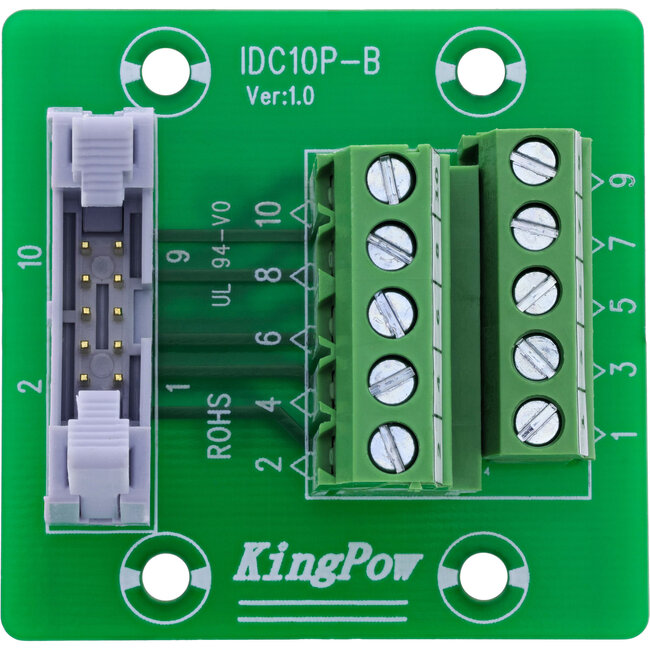

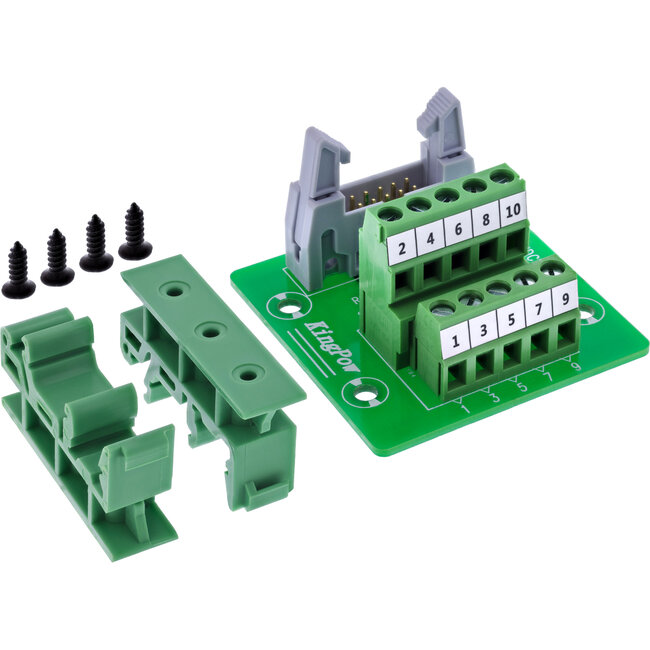

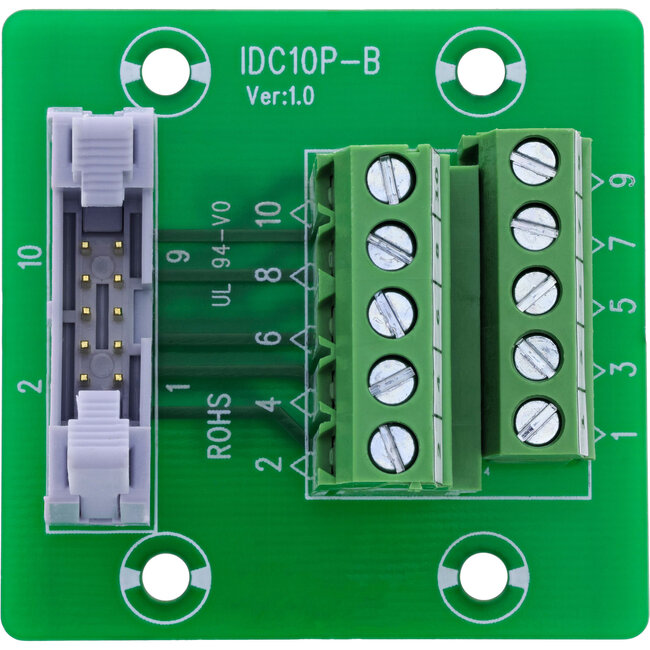

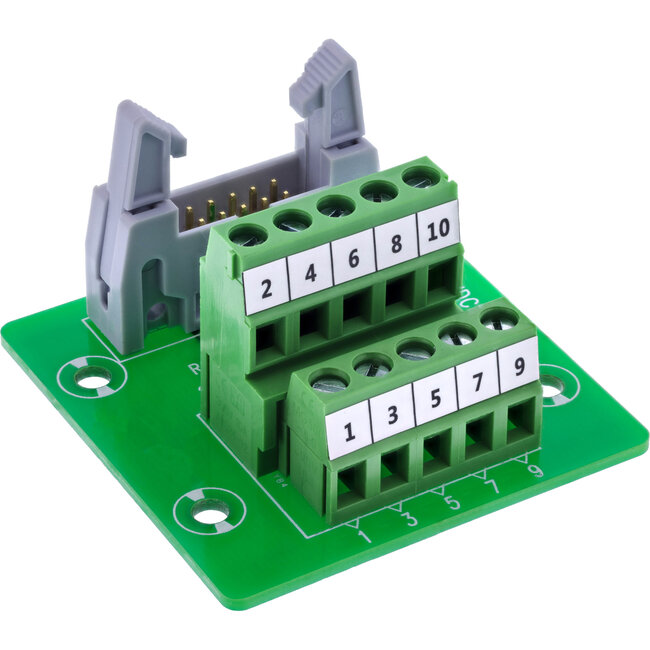

De InLine® IDC-10-naar-aansluitblokadapter met 5-polige schroefklemmenstrook biedt een compacte oplossing voor het aansluiten van digitale signalen, spanningskabels of stuurverbindingen – zonder solderen. De combinatie van IDC-bus (2×5) en zijdelings toegankelijke klemmenstrook is gemonteerd op een robuuste printplaat en geoptimaliseerd voor industriële omgevingen.
De schroefklemmen (rastermaat 5,0 mm) zijn duidelijk gelabeld en ondersteunen strengen in het bereik van 16-26 AWG. De bedrading met behulp van gereedschap gebeurt met een platte schroevendraaier ≤ 2,5 mm. Een EVA-isolatielaag biedt bescherming bij montage op geleidende oppervlakken. Door 100% kortsluitingstests en hoge isolatiewaarden is de adapter ideaal voor testsystemen, besturingsapparatuur of embedded toepassingen.
- IDC-interface: 10-polige IDC-bus (2×5), rastermaat 2,54 mm
- Schroefklemmenstrook: 5 klemmen, rastermaat 5,0 mm, met drukplaat
- Signaaltoewijzing: GND (massa), D0 tot D3 (digitale signaalleidingen, afhankelijk van de toepassing toewijsbaar)
- Aansluitbereik: 16–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 1,0 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Max. geleiderweerstand: 5 ohm
- Bedrijfstemperatuur: –10 °C tot +70 °C
- Isolatielaag: EVA-isolatie aan onderzijde
- Afmetingen: ca. 50 × 21,2 × 18,4 mm (L × B × H)
