- Tijdwinst bij de installatie: snelle bedrading via schroefklemmen voor 18–26 AWG – met behulp van een platte schroevendraaier ≤ 2,5 mm.
- Stabiele verbinding door kartelschroef: de D-Sub-9-stekker is uitgerust met kartelschroeven (UNC #4-40) en zorgt voor een veilige, gereedschaploze bevestiging aan passende busjes.
- Veelzijdig inzetbaar in de industrie: geschikt voor besturingstechniek, machinebouw, testopstellingen, diagnosedoeleinden en opleidingssystemen.

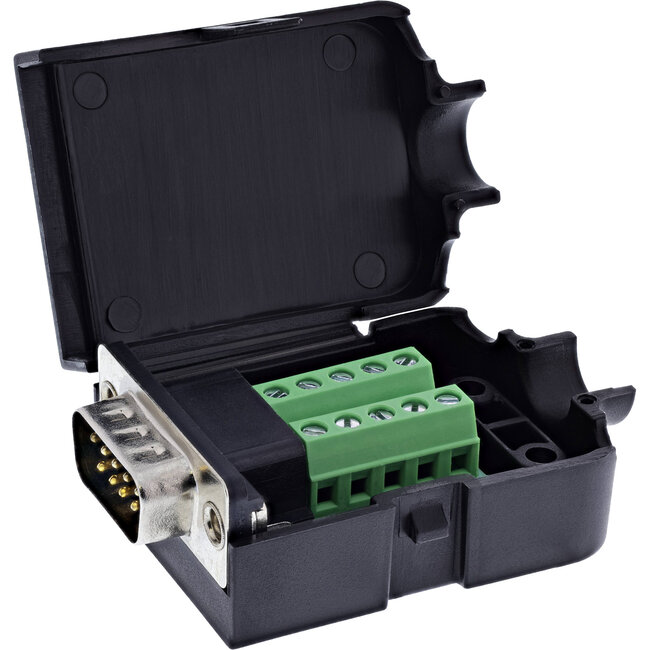

- Breakout-ontwerp met drukplaat: afzonderlijke kabels kunnen flexibel en snel op de schroefklemmen aan de achterzijde worden aangesloten – ideaal voor gebruik in laboratoria of in het veld.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 0,8 A per pin zorgen voor een betrouwbare signaaloverdracht – ook bij continu industrieel gebruik

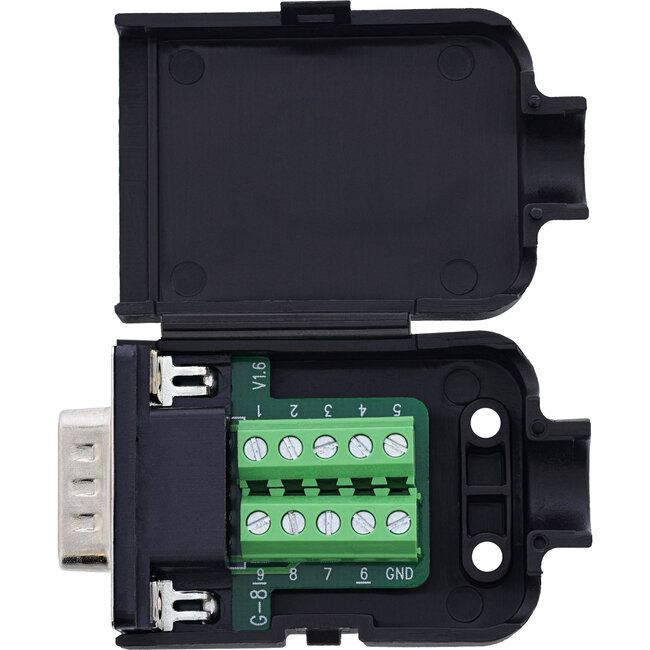

Het InLine® D‑Sub 9 breakout-aansluitblok met stekker biedt een robuuste en flexibele oplossing voor open bedrading van seriële interfaces. Via schroefklemmen aan de achterzijde met drukplaattechniek kunnen afzonderlijke aders in het bereik van 18–26 AWG snel en veilig worden aangesloten. De bedrading gebeurt met behulp van een platte schroevendraaier ≤ 2,5 mm.

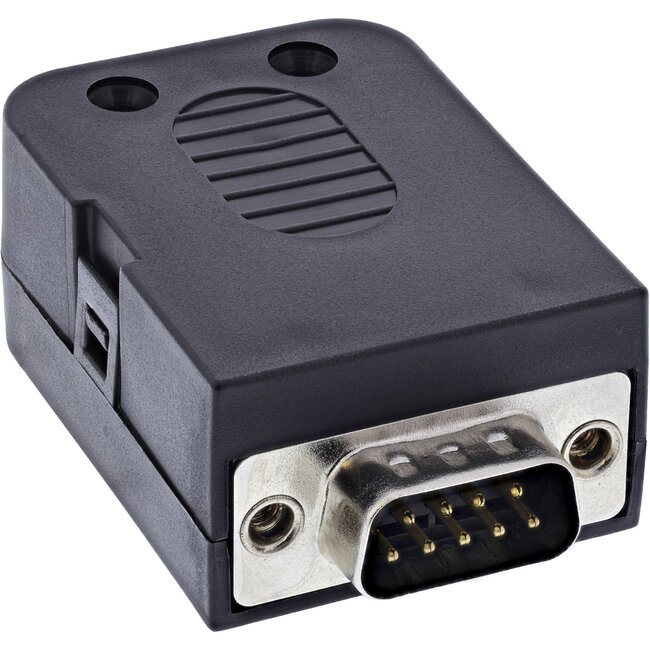

De D-Sub-stekker is voorzien van kartelschroeven (UNC #4-40) en kan veilig en zonder gereedschap met passende bussen worden vastgeschroefd. Een EVA-isolatielaag aan de onderkant biedt extra bescherming bij montage op geleidende oppervlakken. Door zijn duidelijke terminalstructuur en robuuste ontwerp is de adapter ideaal voor testbanken, servicewerkzaamheden en mobiele inbedrijfstellingen.
- D-Sub 9-stekker: breakout-ontwerp, met kartelschroeven (#4-40 UNC)
- Aansluittechniek: schroefklem met drukplaat
- Aansluitbereik: 18–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 0,8 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –20 °C tot +105 °C
- Isolatielaag: EVA-isolatie aan de onderkant
- Afmetingen: ca. 66,7 × 34,4 mm (L × B )

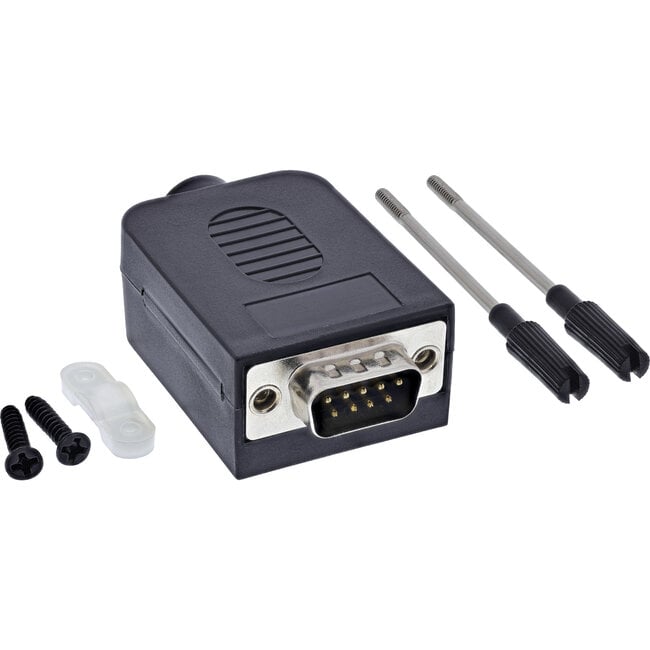

- Accessoires: 1× drukplaat, 2× schroeven
