- Tijdbesparing bij de installatie: snelle bedrading via schroefklemmen voor 18–26 AWG – gereedschapondersteund met platte schroevendraaier ≤ 2,5 mm.
- Stabiele verbinding door bevestigingsschroefdraad: de D-Sub-9-bus is voorzien van een bevestigingsschroefdraad (UNC #4-40) voor het vergrendelen van de stekker en maakt een veilige schroefverbinding met passende stekkers mogelijk.
- Veelzijdig inzetbaar in de industrie: ideaal voor testbanken, prototyping, inbedrijfstelling en mobiele service- en diagnose-toepassingen.
- Breakout-uitvoering met open ontwerp: aan de zijkant toegankelijke schroefklemmen maken een flexibele, tijdelijke signaalbedrading mogelijk – zonder behuizingsmontage.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 0,8 A per pin zorgen voor een betrouwbare signaaloverdracht bij professioneel gebruik.

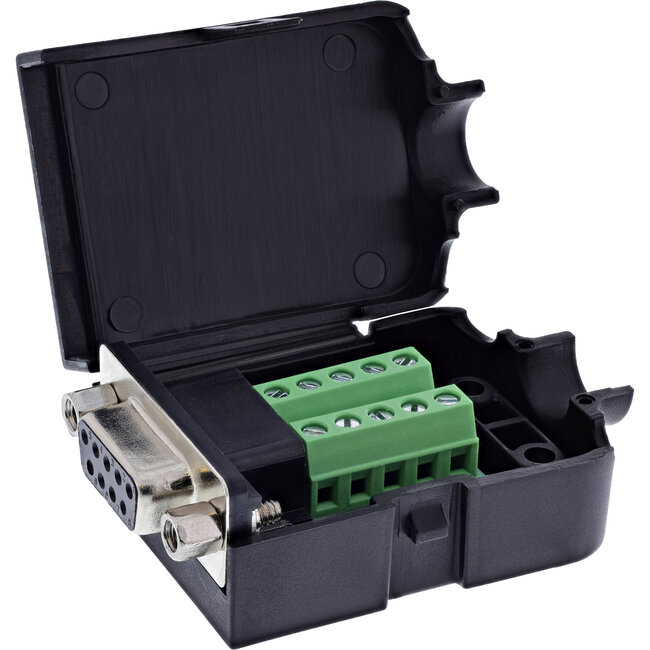

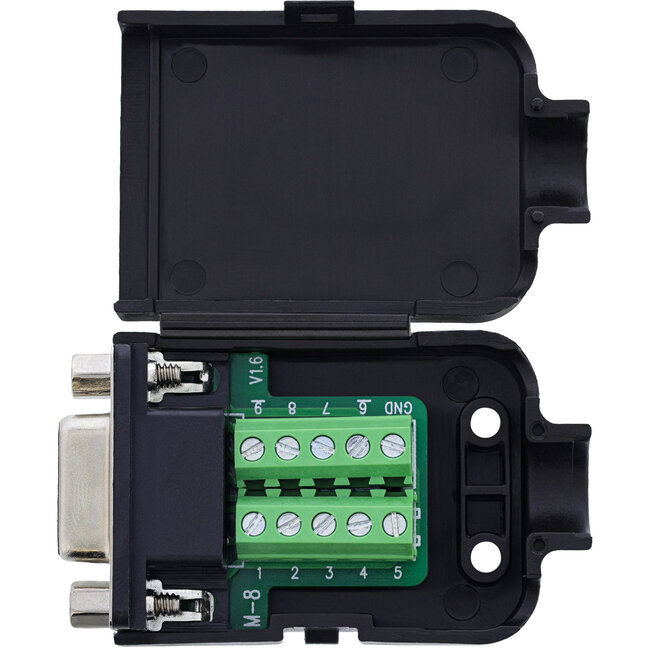

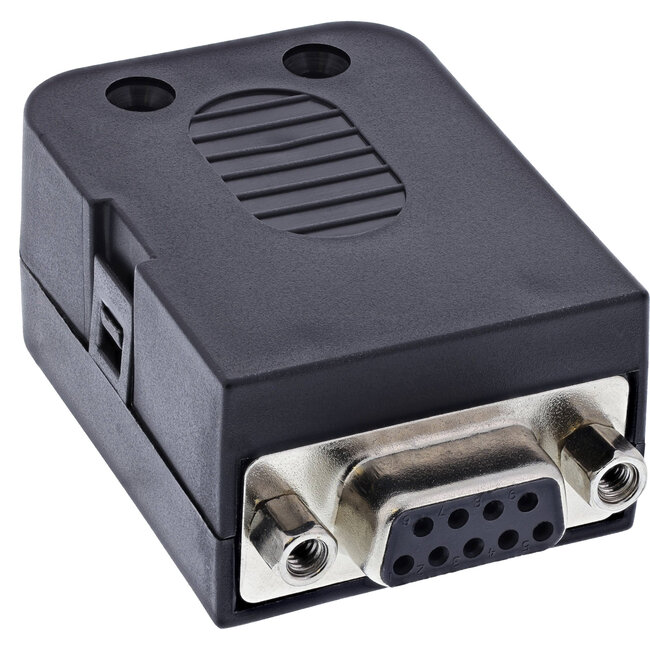

Het InLine® D‑Sub 9 breakout-klemmenblok met bus is speciaal ontworpen voor gebruik in testopstellingen, besturingssystemen of veldinbedrijfstelling. De open constructie met schroefklemmen aan de zijkant maakt een snelle bedrading van afzonderlijke aders in het bereik van 18-26 AWG mogelijk – zonder solderen of behuizingsmontage. De bediening gebeurt met behulp van een platte schroevendraaier met een bladbreedte ≤ 2,5 mm.
Dankzij de geïntegreerde bevestigingsschroefdraad (UNC #4-40) kan de stekker mechanisch veilig worden vastgeschroefd. Een EVA-isolatielaag aan de onderkant biedt extra bescherming bij montage op geleidende oppervlakken. Het robuuste, compacte ontwerp is ideaal voor testlocaties, signaaldiagnoses en tijdelijke besturingsoplossingen voor mobiel gebruik.
- D-Sub 9-bus: breakout-ontwerp, met bevestigingsschroefdraad voor stekkervergrendeling (UNC #4-40)
- Aansluittechniek: schroefklem met drukplaat
- Aansluitbereik: 18–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 0,8 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –20 °C tot +105 °C
- Isolatielaag: EVA-isolatie aan de onderkant
- Afmetingen: ca. 57,7 × 34,4 × 21 mm (L × B x H)

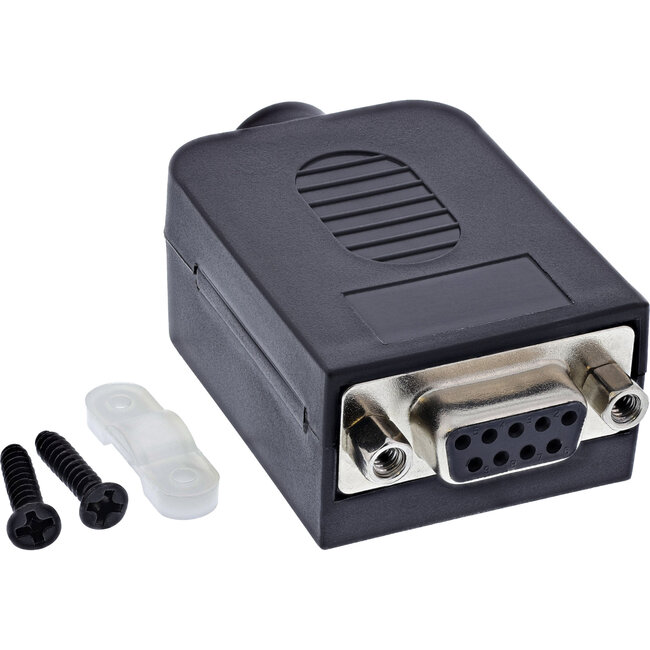

- Accessoires: 1× drukplaat, 2× schroeven
