- Tijdwinst bij de installatie: snelle bedrading via schroefklemmen voor 14–26 AWG – gereedschapondersteund met platte schroevendraaier ≤ 2,5 mm.
- Stabiele verbinding door bevestigingsschroefdraad: de D‑Sub‑9-stekker is voorzien van een bevestigingsschroefdraad (UNC #4-40) voor het vergrendelen van de stekker en maakt een veilige schroefverbinding met passende busjes mogelijk.
- Veelzijdig inzetbaar in de industrie: ideaal voor schakelkastbouw, machinebesturing, automatisering en service- en diagnoseomgevingen.
- DIN-railmontage voor gestructureerde installaties: de geïntegreerde DIN-railclip maakt directe bevestiging in de schakelkast mogelijk – ruimtebesparend en conform de norm.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 0,8 A per pin zorgen voor een betrouwbare signaaloverdracht bij professioneel gebruik.

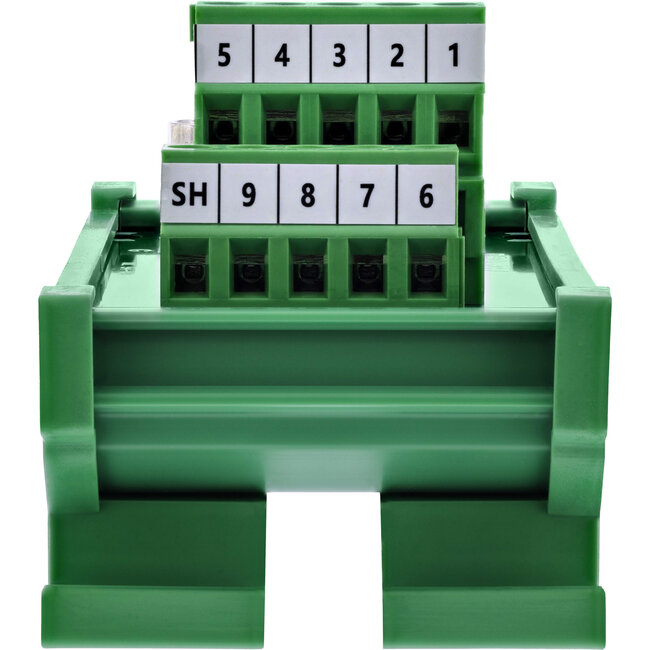

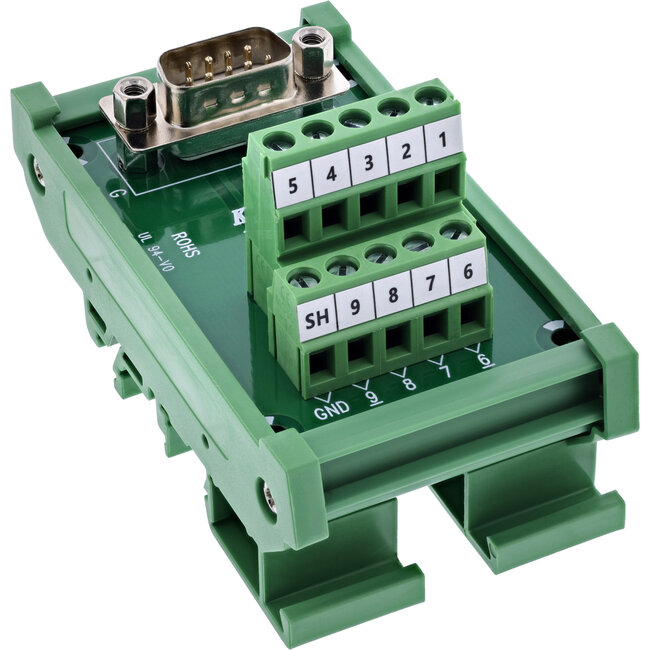

Het InLine® D‑Sub 9-klemmenblok met stekker is speciaal ontwikkeld voor gestructureerde installaties in de schakelkast of op DIN-rails. De aan de zijkant toegankelijke schroefklemmen met drukplaatopname maken een snelle bedrading van afzonderlijke aders in het bereik van 14–26 AWG mogelijk, zonder solderen. De montage gebeurt met behulp van een platte schroevendraaier ≤ 2,5 mm.
Dankzij de bevestigingsschroefdraad (UNC #4-40) kan de stekker mechanisch veilig worden vastgeschroefd met passende bussen. De behuizing met geïntegreerde DIN-railclip maakt een snelle montage op DIN-rails mogelijk. De EVA-isolatielaag aan de onderkant biedt extra bescherming bij montage op geleidende oppervlakken.

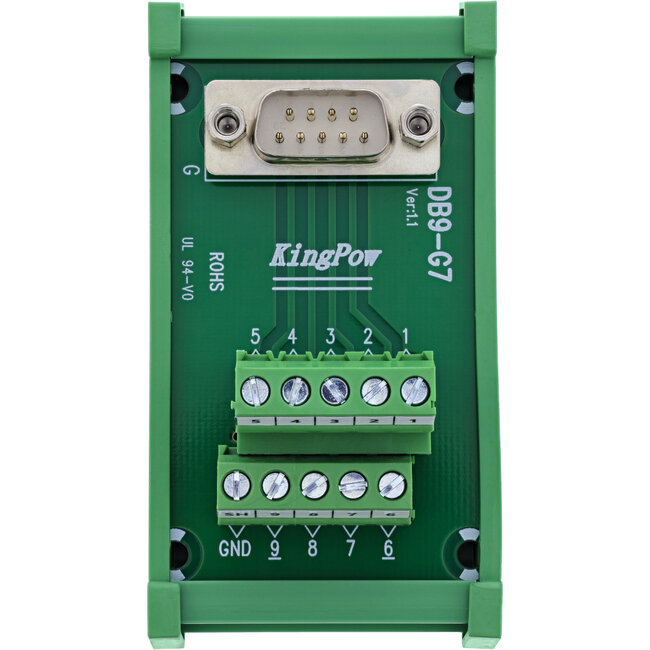

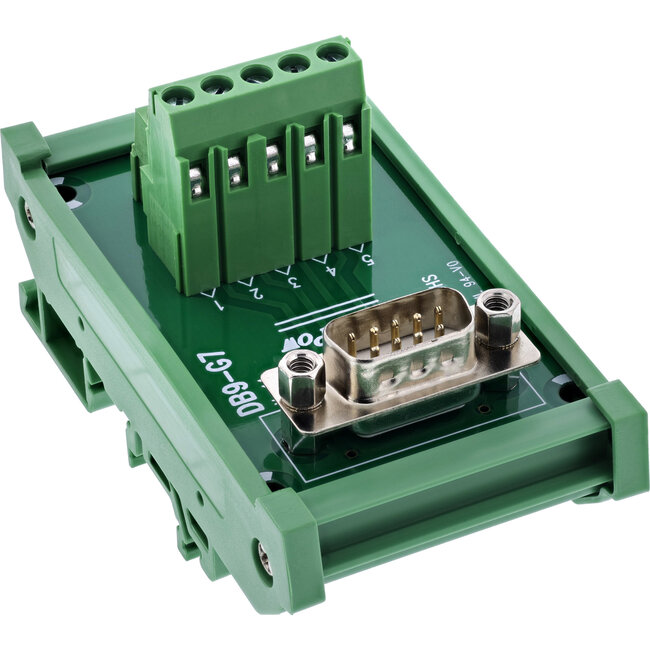

- D-Sub 9-stekker: breakout-ontwerp, met bevestigingsschroefdraad voor stekkervergrendeling (UNC #4-40)
- Aansluittechniek: schroefklem met drukplaat
- Aansluitbereik: 14–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 0,8 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –10 °C tot +70 °C

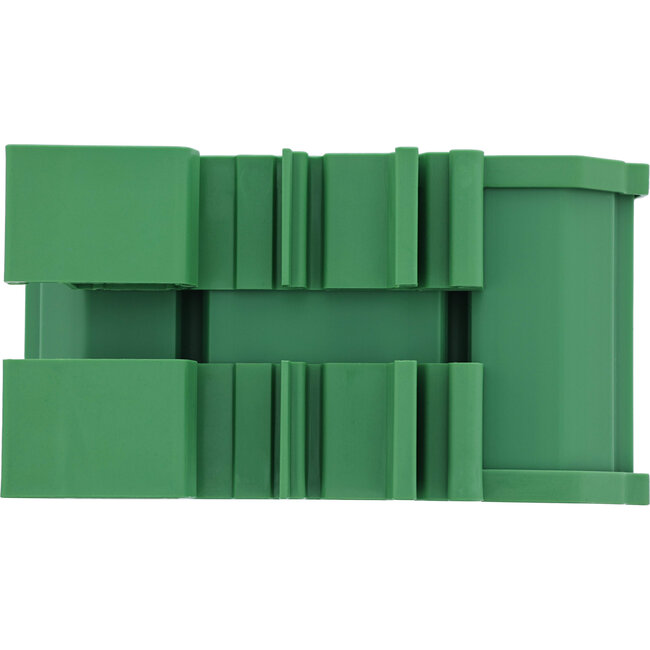

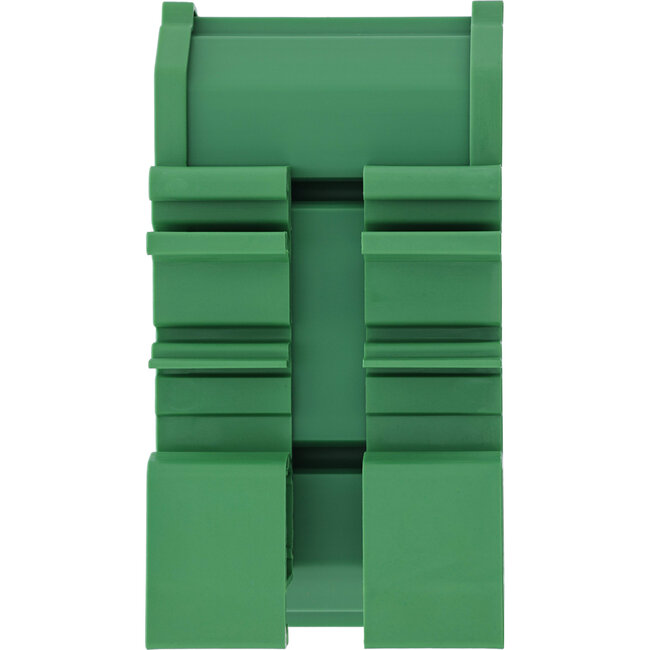

- Isolatie: EVA-isolatie aan de onderzijde

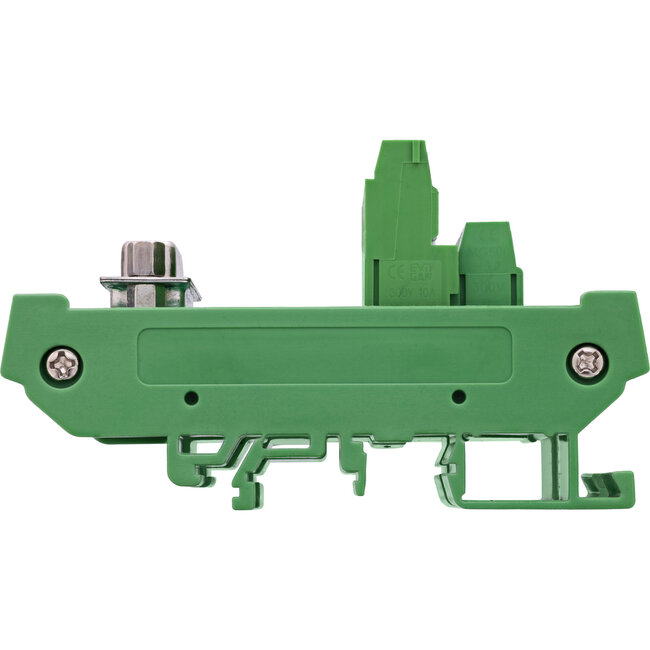

- Montage: behuizing voor directe montage op DIN-rail
- Afmetingen: ca. 87 × 46 × 34,8 mm (L × B × H)
