- Tijdwinst bij de installatie: snelle bedrading via schroefklemmen voor 14–26 AWG – gereedschapondersteund met platte schroevendraaier ≤ 2,5 mm.
- Dubbele interface voor flexibele aansluiting: uitgerust met een D-Sub-9-bus en een D-Sub-9-stekker – ideaal voor seriële verbindingen in beide richtingen of als interface-switch.
- Veelzijdig inzetbaar in de industrie: geschikt voor gestructureerde installaties in schakelkasten, machinebesturingen, testopstellingen en mobiele servicetoepassingen.
- Hutschienenmontage voor gestructureerde installaties: de geïntegreerde DIN-railbehuizing maakt directe montage op draagrails mogelijk – ruimtebesparend, robuust en geschikt voor gebruik in werkplaatsen.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 0,8 A per pin garanderen een betrouwbare signaaloverdracht – ook bij continue belasting.

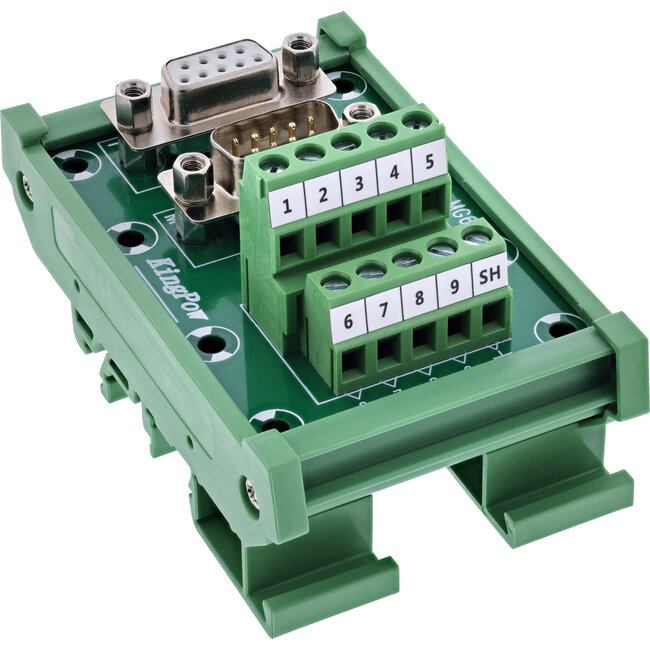

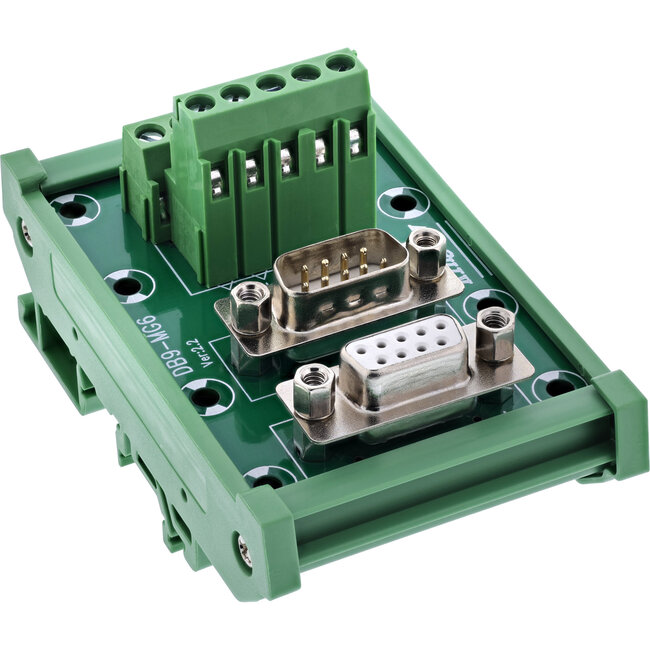

Het InLine® D‑Sub 9-aansluitblok met gecombineerde bus- en stekkeruitvoering maakt een flexibele en gestructureerde bedrading van seriële interfaces binnen één enkele module mogelijk. Door de dubbele D‑Sub-interface (male & female) is het product ideaal als overdrachts- of verbindingspunt tussen twee apparaten.

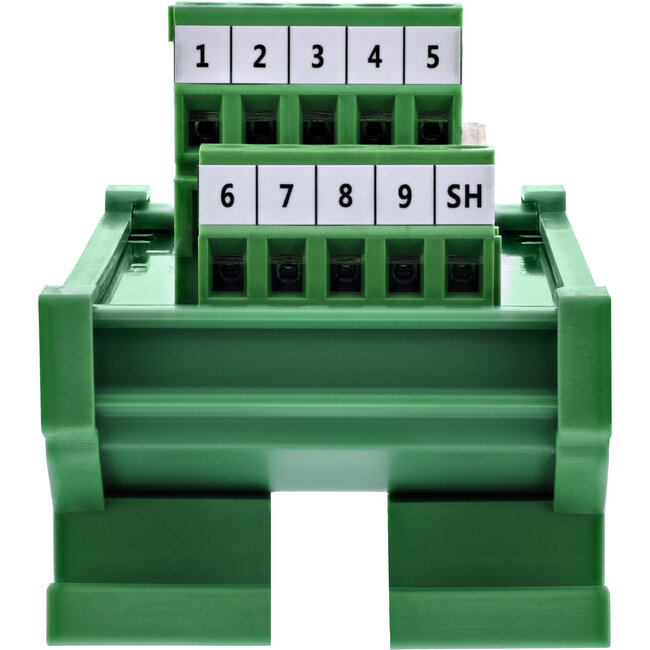

De aan de zijkant toegankelijke schroefklemmen met drukplaat ondersteunen een aansluitbereik van 14-26 AWG en maken een snelle, veilige bedrading mogelijk met een platte schroevendraaier ≤ 2,5 mm. De voorgemonteerde DIN-railclip maakt directe bevestiging op standaard DIN-rails mogelijk – ideaal voor professionele besturings- en testopstellingen.

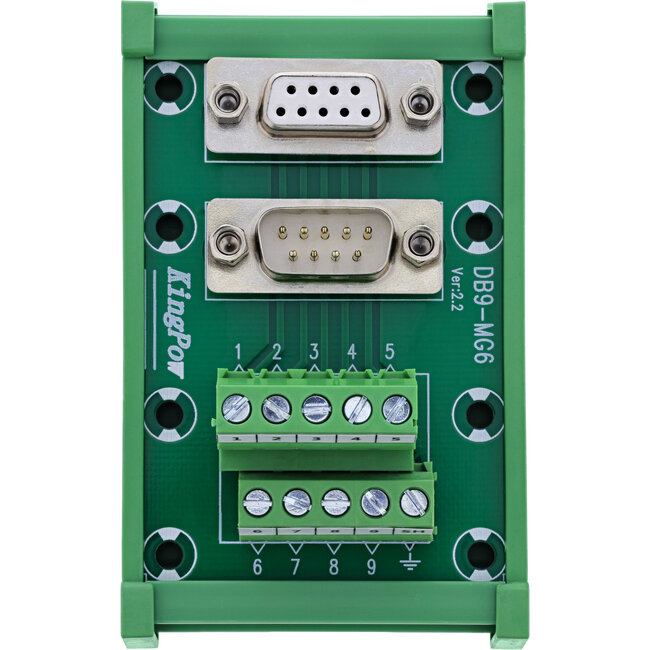

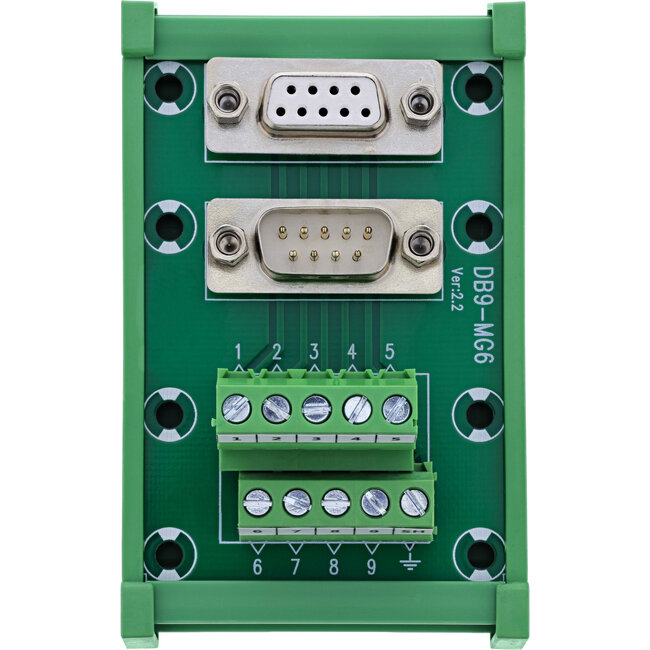

- D-Sub 9-interfaces: 1× bus, 1× stekker, met bevestigingsschroefdraad (UNC #4-40)
- Aansluittechniek: schroefklem met drukplaat
- Aansluitbereik: 14–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 0,8 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –20 °C tot +70 °C
- Isolatielaag: EVA-isolatie aan de onderkant

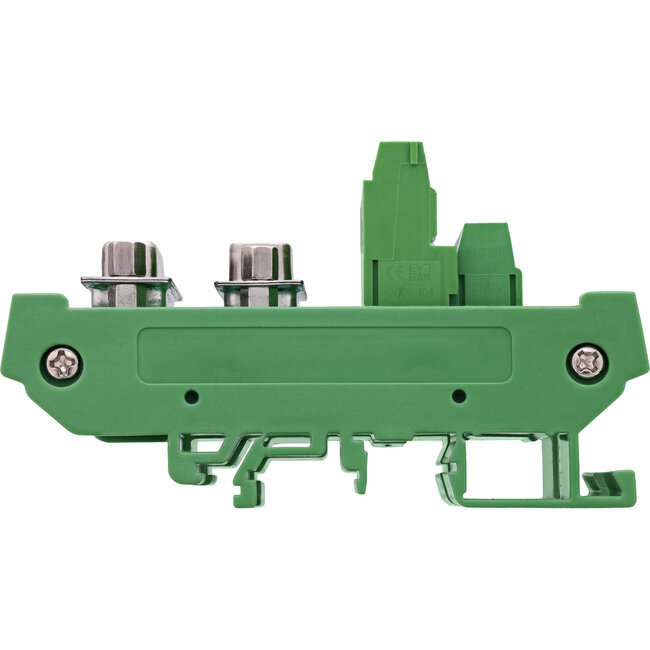

- Montage: behuizing voor directe montage op DIN-rail
- Afmetingen: ca. 87 × 53 × 34,8 mm (L x B x H)
