- Tijdbesparing bij de installatie: snelle bedrading via schroefklemmen voor 14–26 AWG – gereedschapondersteund met platte schroevendraaier ≤ 2,5 mm.
- Stabiele verbinding door bevestigingsschroefdraad: de D-Sub-9-bus is voorzien van een bevestigingsschroefdraad (UNC #4-40) voor het vergrendelen van de stekker en garandeert een veilige verbinding met passende stekkers.
- Veelzijdig inzetbaar in de industrie: ideaal voor schakelkastbouw, machinebesturing, automatisering en service- en diagnoseomgevingen.
- Hutschienenmontage voor gestructureerde installaties: de geïntegreerde DIN-railclip maakt directe bevestiging in de schakelkast mogelijk – ruimtebesparend en conform de norm.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 0,8 A per pin zorgen voor een betrouwbare signaaloverdracht bij professioneel gebruik.

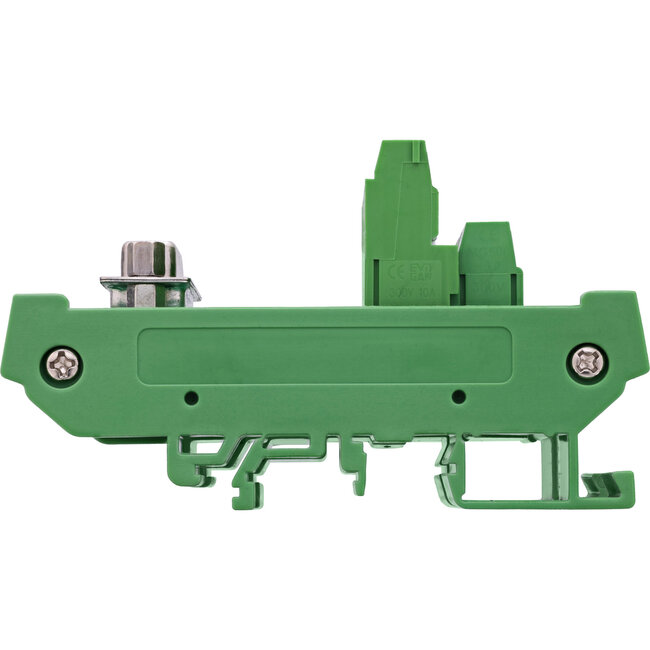

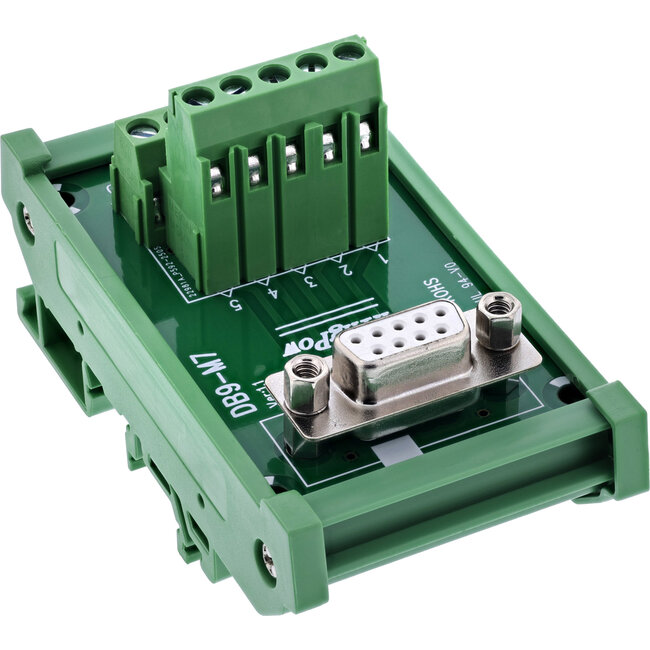

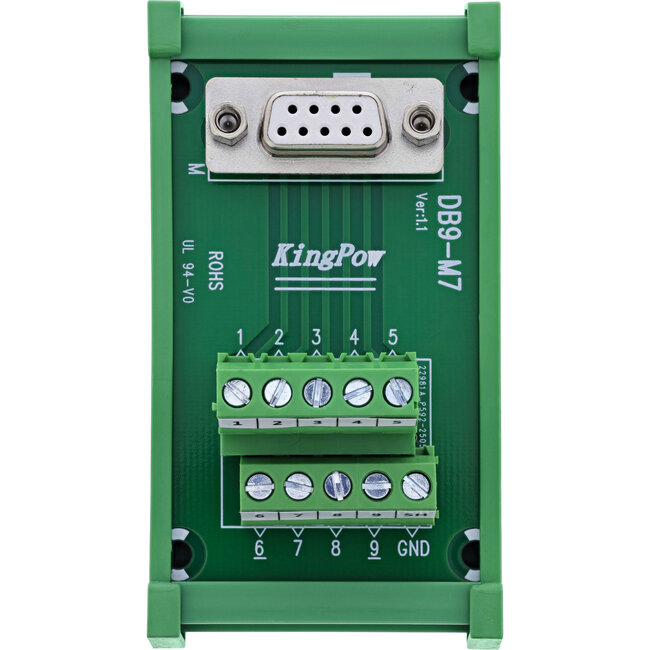

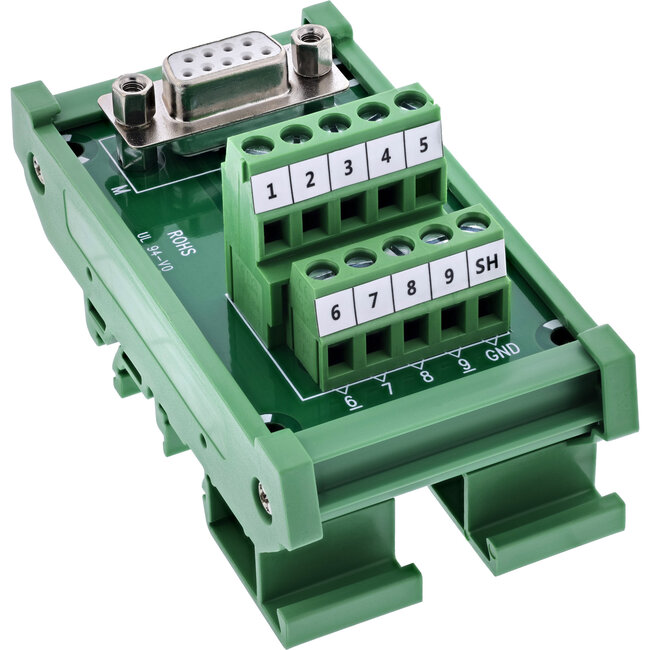

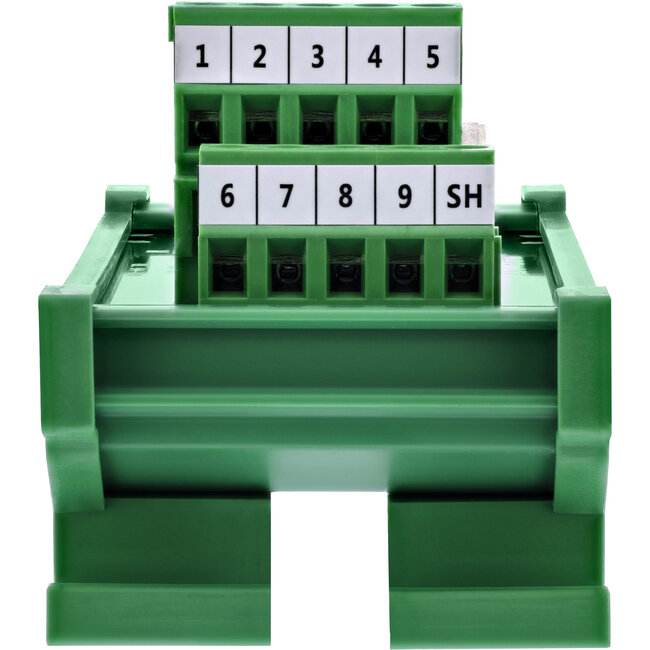

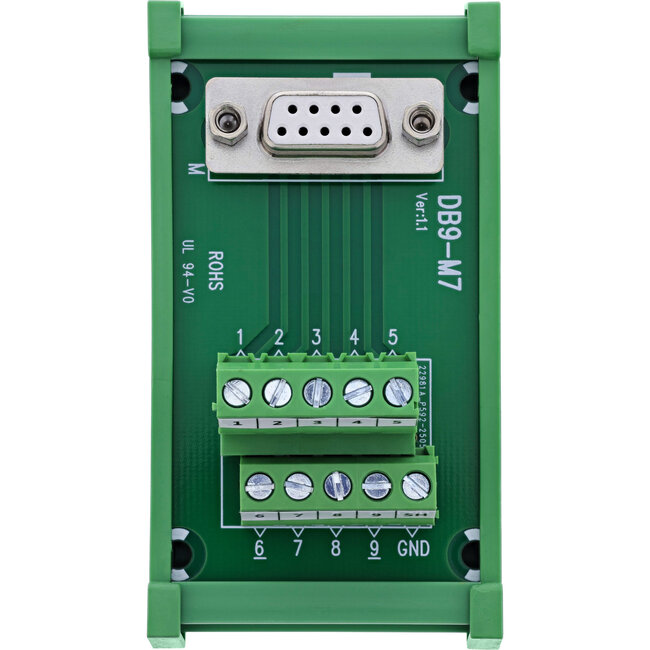

Het InLine® D‑Sub 9-klemmenblok met bus is speciaal ontwikkeld voor gestructureerde installaties in de schakelkast of op DIN-rails. De aan de zijkant toegankelijke schroefklemmen met drukplaatopname maken een snelle bedrading van afzonderlijke aders in het bereik van 14–26 AWG mogelijk, zonder solderen. De montage gebeurt met behulp van een platte schroevendraaier ≤ 2,5 mm.

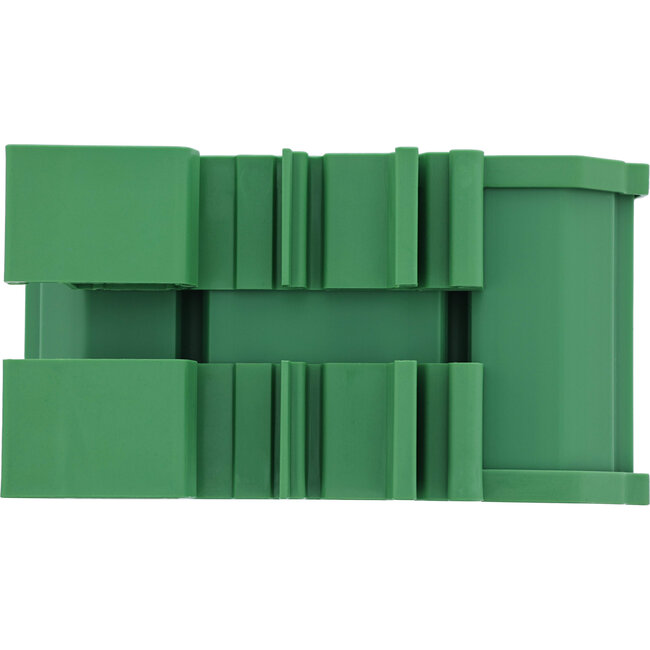

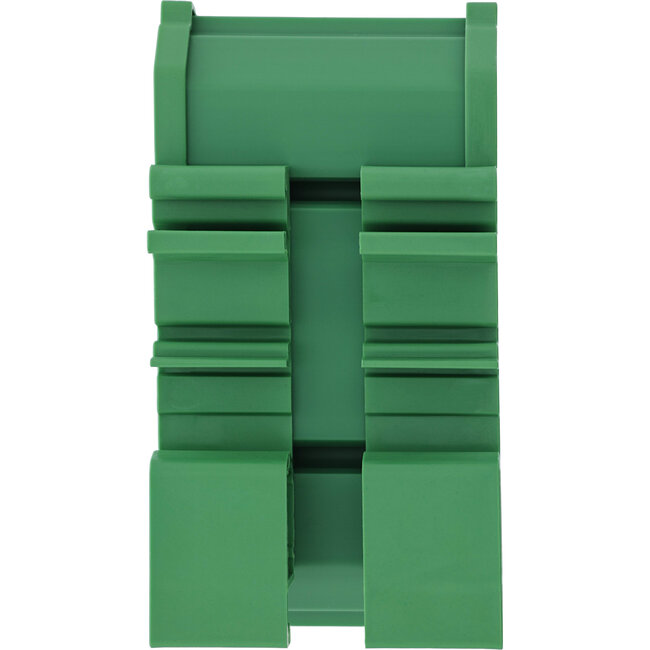

Dankzij de bevestigingsschroefdraad (UNC #4-40) kan de bus mechanisch veilig worden vastgeschroefd met passende stekkers. De behuizing met geïntegreerde DIN-railclip maakt een snelle montage op DIN-rails mogelijk. De EVA-isolatielaag aan de onderzijde biedt extra bescherming bij montage op geleidende oppervlakken.
- D-Sub 9-bus: breakout-ontwerp, met bevestigingsschroefdraad voor vergrendeling van de stekker (UNC #4-40)
- Aansluittechniek: schroefklem met drukplaat
- Aansluitbereik: 14–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 0,8 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –10 °C tot +70 °C
- Isolatielaag: EVA-isolatie aan de onderzijde
- Montage: Behuizing voor directe montage op DIN-rail
- Afmetingen: ca. 87 × 46 × 34,8 mm (L × B × H)
