- Tijdbesparing bij de installatie: snelle bedrading via 37 aan de zijkant geplaatste schroefklemmen voor 18–26 AWG – met behulp van een platte schroevendraaier ≤ 2,5 mm.
- Stabiele verbinding door schroefbeveiliging: de D-Sub-37-stekker is voorzien van een bevestigingsschroefdraad (UNC #4-40) en maakt een veilige mechanische bevestiging met passende busjes mogelijk – trillingsbestendig en duurzaam.
- Veelzijdig inzetbaar in de industrie: ideaal voor signaaldistributie, teststations, besturingsapparatuur of tijdelijke meetsystemen met een hoge aansluitdichtheid.
- Zijdelings geplaatste klemmenstrook: de aansluitingen zijn naast elkaar geplaatst – ideaal bij beperkte diepte en veel signaaldraden op één niveau.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 0,8 A per pin garanderen een betrouwbare signaaloverdracht – ook bij continue belasting.

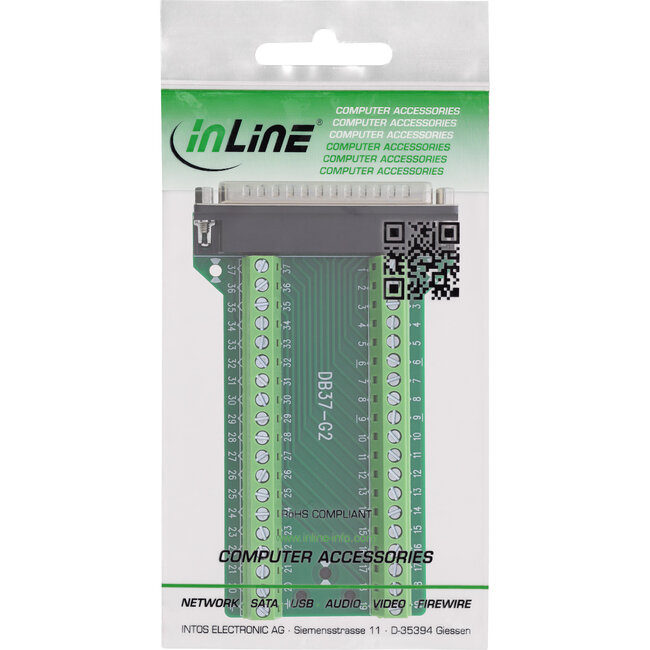

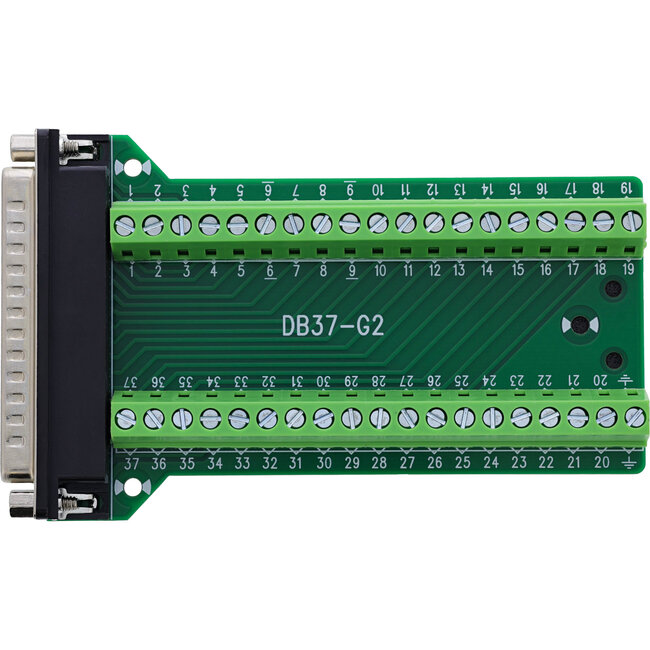

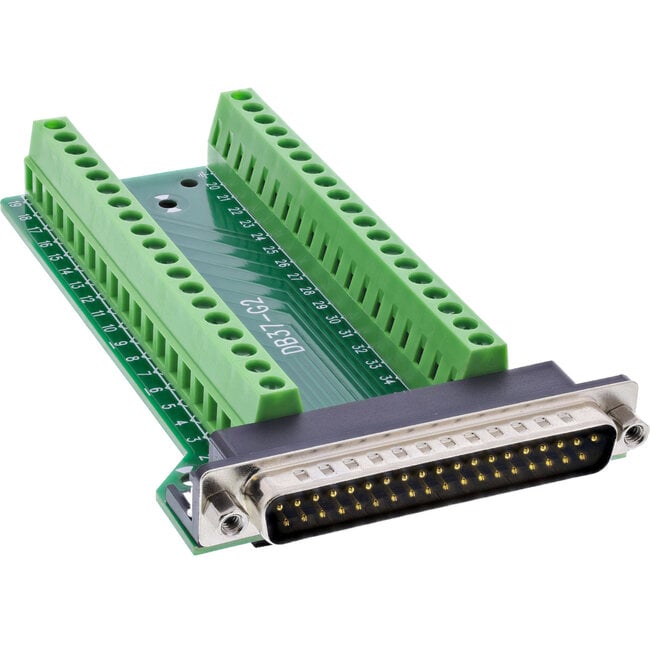

Het InLine® D‑Sub 37-klemmenblok met stekker is ontworpen voor professionele signaalbekabeling in laboratoria, service- of machineomgevingen. De aan de zijkant geplaatste schroefklemmen met drukplaat maken een snelle aansluiting van afzonderlijke aders in het bereik van 18-26 AWG mogelijk, zonder solderen. De bediening gebeurt met een platte schroevendraaier ≤ 2,5 mm.
De robuuste schroefbeveiliging (UNC #4-40) zorgt voor een veilige stekkerverbinding met de tegenpartij. De brede 2-rijige lay-out is ideaal voor toepassingen met veel afzonderlijke signalen in een kleine ruimte, bijvoorbeeld bij signaaldistributeurs, adapters of meetapparatuur in de schakelkast of testruimte.
- D-Sub 37-stekker: 2 rijen, met bevestigingsschroefdraad voor stekkervergrendeling (UNC #4-40)
- Aansluittechniek: schroefklem met drukplaat (aan de zijkant geplaatst)
- Aansluitbereik: 18–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 0,8 A per pin
- Max. bedrijfsspanning: 70 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –20 °C tot +70 °C
- Isolatielaag: EVA-isolatie aan de onderkant
- Afmetingen: ca. 115,2 × 70 × 43 mm (L × H × D)
