- Tijdwinst bij de installatie: snelle bedrading via schroefklemmen voor 18–26 AWG – gereedschapondersteund met platte schroevendraaier ≤ 2,5 mm.

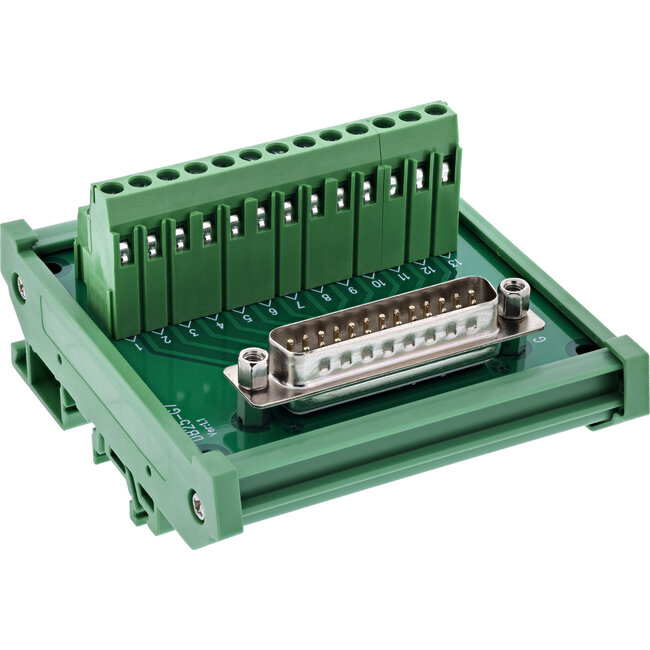

- Stabiele verbinding door schroefbevestiging: de 2-rijige D-Sub-25-stekker is voorzien van een bevestigingsschroefdraad (UNC #4-40) en maakt een veilige mechanische bevestiging met passende busjes mogelijk.
- Normconforme DIN-railmontage: de robuuste DIN-railbehuizing maakt directe montage op draagrails mogelijk – tijdbesparend, veilig en ruimtebesparend in de schakelkast.

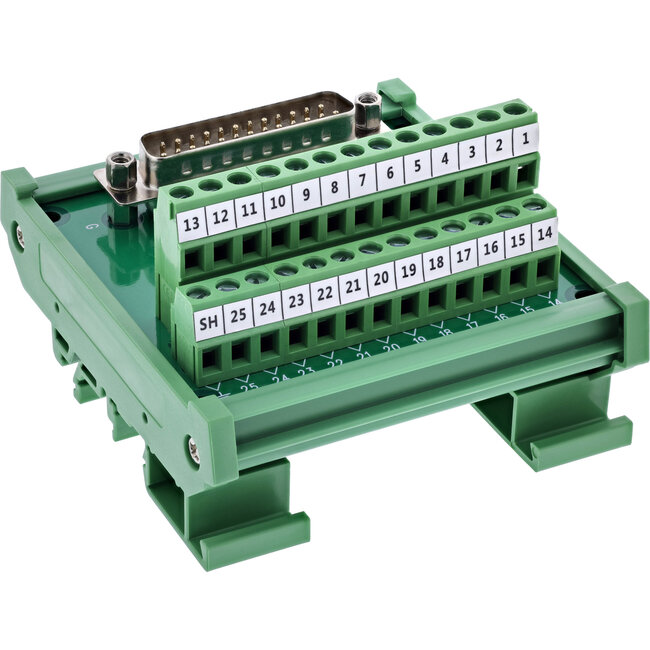

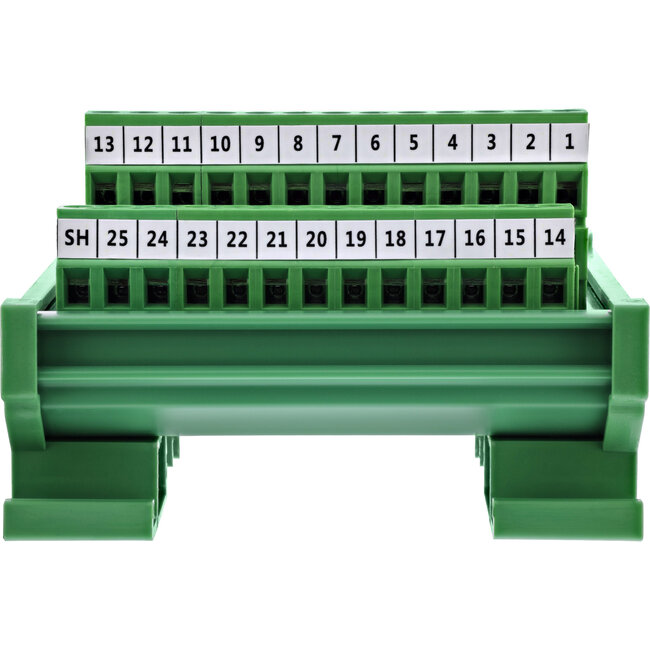

- Overzichtelijke klemmenstrook door nummering: elk van de 25 klemmen is duidelijk genummerd – ideaal voor gestructureerde bedrading, foutopsporing of tijdelijke testopstellingen.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 0,7 A per pin garanderen een betrouwbare signaaloverdracht – ook bij continue belasting.
Het InLine® D‑Sub 25-klemmenblok met stekker in 2-rijige uitvoering is speciaal ontworpen voor gestructureerde installaties op DIN-rails. De schroefklemmen met drukplaat maken een snelle en veilige aansluiting van afzonderlijke aders in het bereik van 18-26 AWG mogelijk – met behulp van een platte schroevendraaier ≤ 2,5 mm.
De geïntegreerde schroefbeveiliging (UNC #4-40) garandeert een trillingsbestendige verbinding met passende busjes. De compacte behuizing met geïntegreerde DIN-railclip is ideaal voor besturings-, test- en distributietoepassingen. De genummerde klemmen vergemakkelijken het onderhoud, de documentatie en het opnieuw bekabelen aanzienlijk.
- D-Sub 25-stekker: 2 rijen, met bevestigingsschroefdraad voor stekkervergrendeling (UNC #4-40)

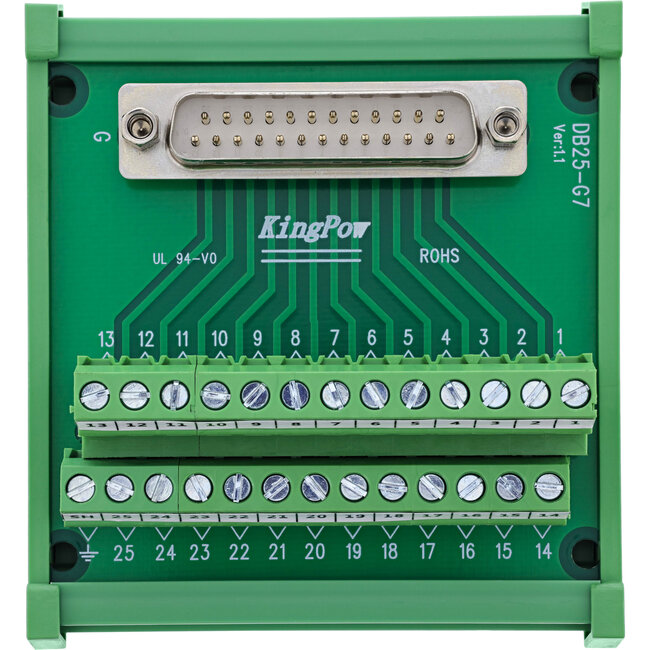

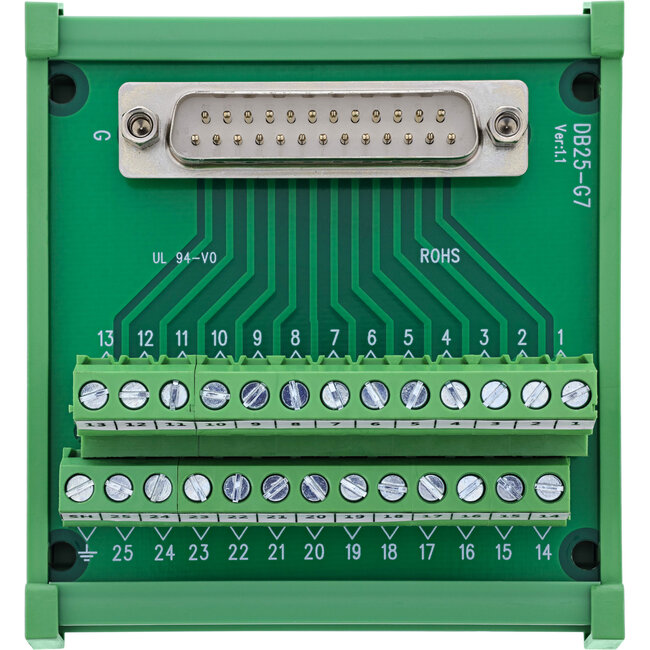

- Aansluittechniek: schroefklem met drukplaat, genummerd
- Aansluitbereik: 18–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 0,7 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –20 °C tot +105 °C
- Isolatielaag: EVA-isolatie aan de onderzijde

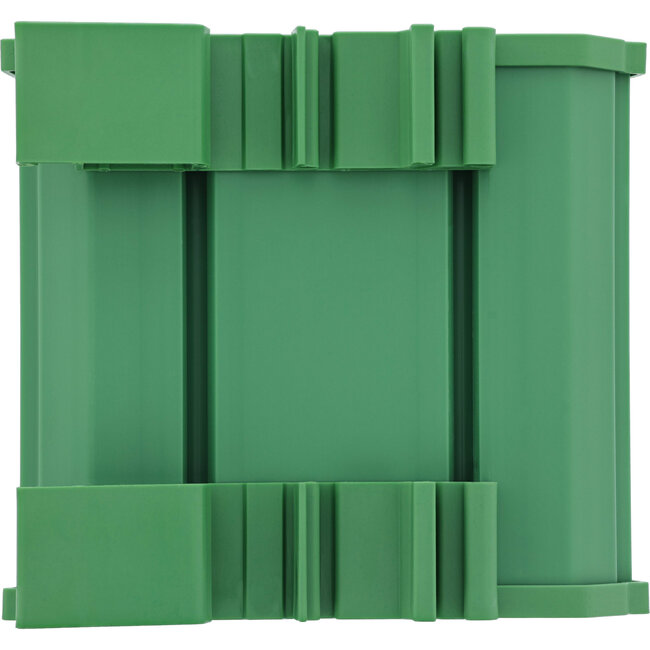

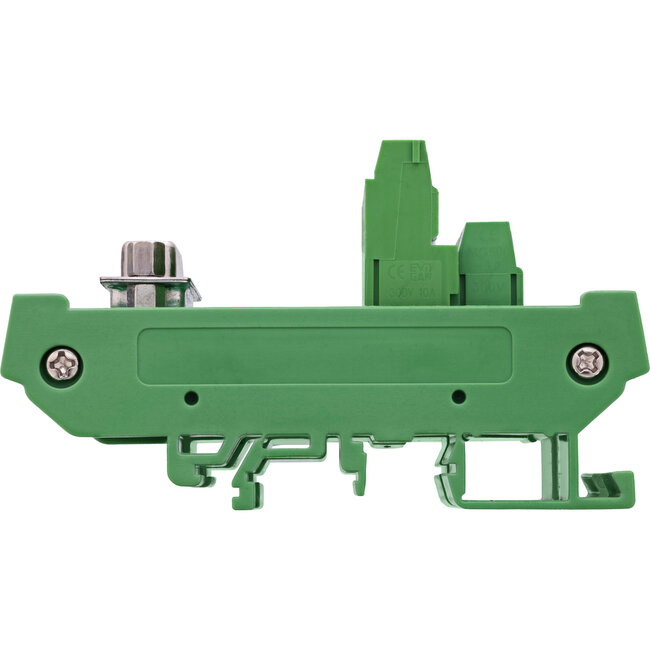

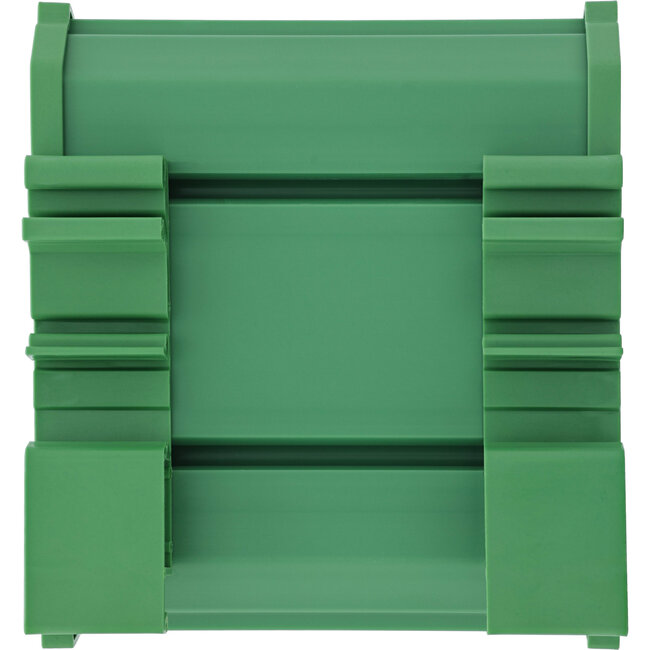

- Montage: Behuizing voor directe montage op DIN-rail
- Afmetingen: ca. 87 × 79 × 51 mm (H × B × D)
