- Tijdwinst bij de installatie: snelle bedrading via schroefklemmen voor 18–26 AWG – gereedschapondersteund met platte schroevendraaier ≤ 2,5 mm.
- Dubbele interface voor flexibele aansluiting: uitgerust met een D-Sub-25-stekker en een D-Sub-25-bus – ideaal als compacte doorvoer- of aftakpunt voor seriële signalen.
- Veelzijdig inzetbaar in de industrie: geschikt voor gestructureerde bedrading in schakelkasten, machinebesturing, signaaldistributie of testopstellingen.
- Hutschienenmontage voor normconforme installatie: de geïntegreerde DIN-railclip maakt directe montage op draagrails mogelijk – snel, geschikt voor werkplaatsen en ruimtebesparend.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 0,7 A per pin garanderen een betrouwbare signaaloverdracht – ook bij continue belasting.

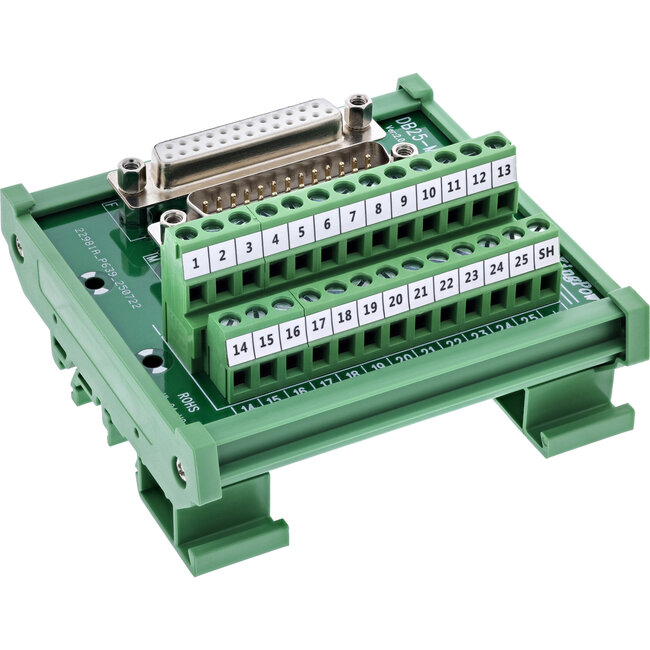

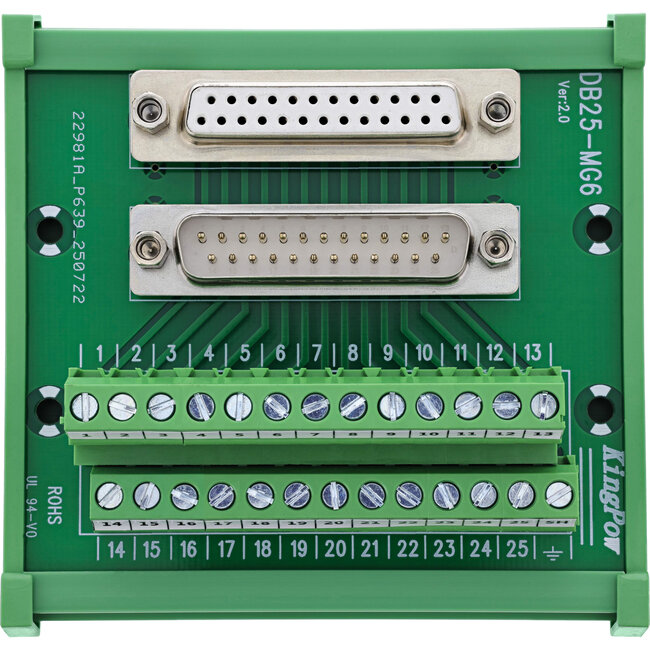

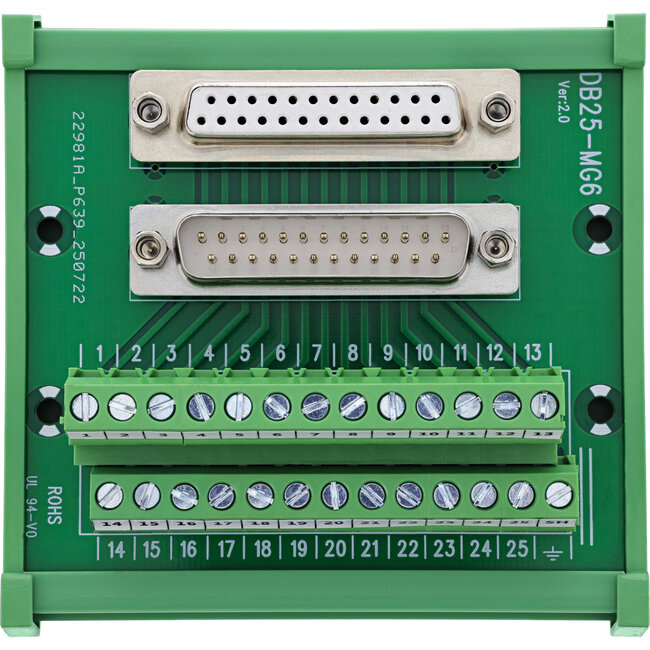

Het InLine® D‑Sub 25-klemmenblok met gecombineerde bus- en stekkeruitvoering is ontworpen voor gestructureerde signaalbekabeling in de industrie. Het combineert twee seriële D‑Sub-interfaces (male & female) in één compacte module. De aan de zijkant toegankelijke schroefklemmen met drukplaat maken het mogelijk om draden in het bereik van 18-26 AWG aan te sluiten – met behulp van een platte schroevendraaier ≤ 2,5 mm.

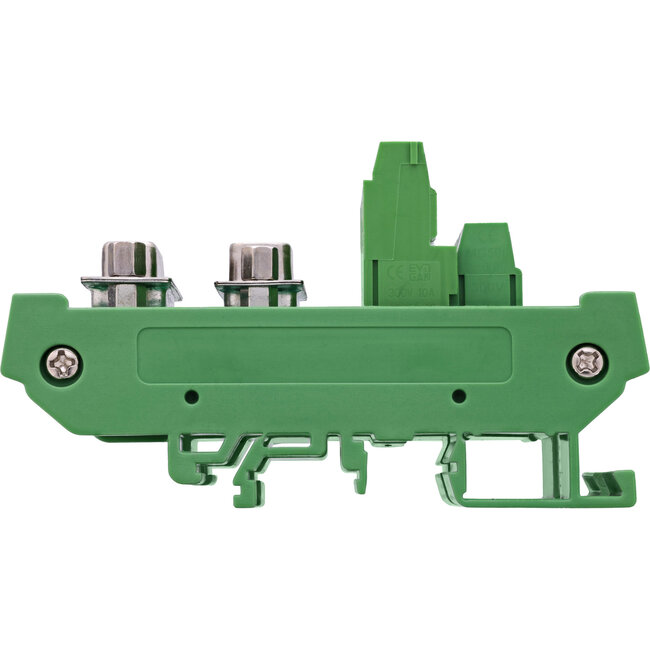

De robuuste kunststof behuizing met voorgemonteerde DIN-railclip is geschikt voor snelle bevestiging op DIN-rails. Een EVA-isolatielaag biedt bescherming bij montage op geleidende oppervlakken. Ideaal voor besturingstechniek, prototyping, testlocaties of overdrachtsoplossingen.

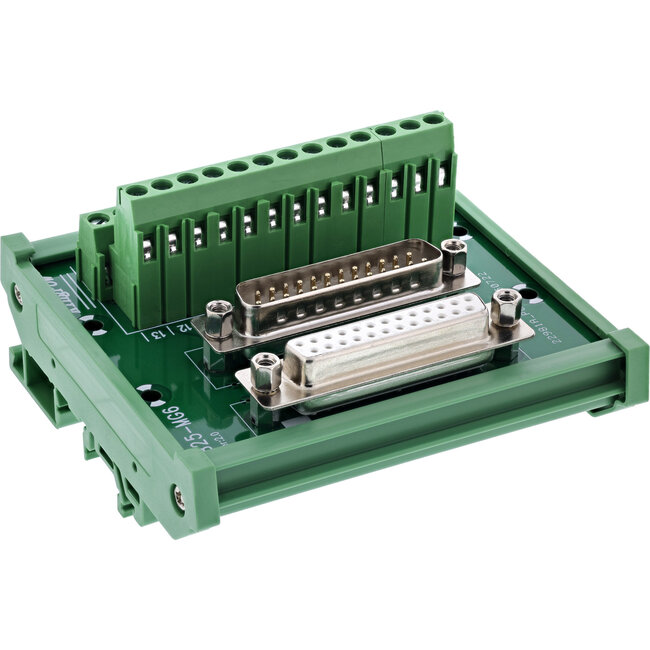

- D-Sub 25-interfaces: 1× bus, 1× stekker, met bevestigingsschroefdraad (UNC #4-40)

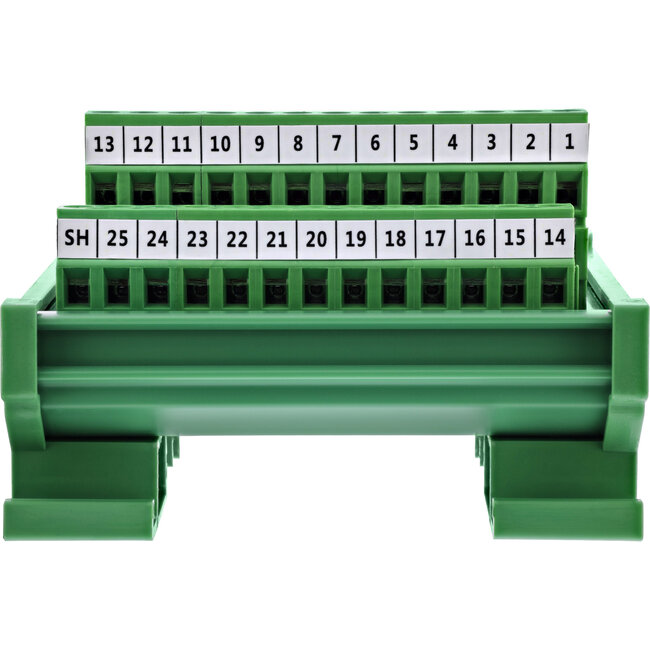

- Aansluittechniek: schroefklem met drukplaat
- Aansluitbereik: 18–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 0,7 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –20 °C tot +105 °C

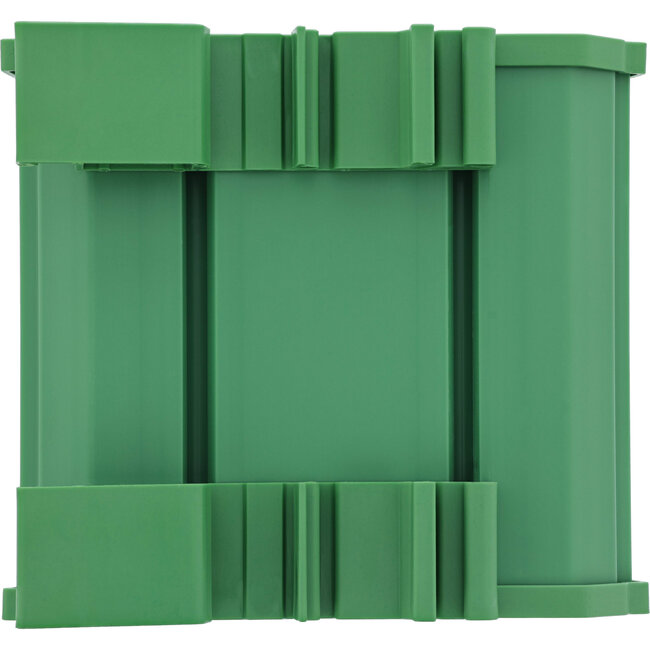

- Isolatielaag: EVA-isolatie aan de onderzijde

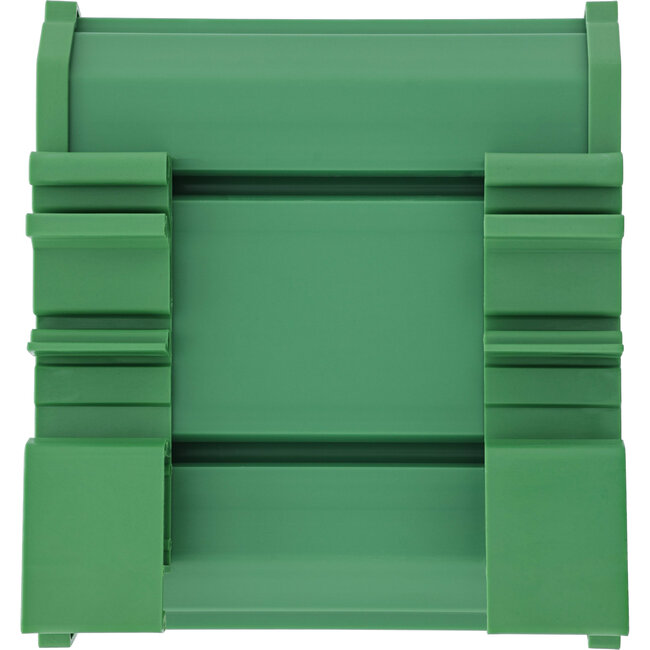

- Montage: Behuizing voor directe montage op DIN-rail
- Afmetingen: ca. 88 × 87 × 51 mm (B × H × D)
