- Tijdwinst bij de installatie: snelle bedrading via schroefklemmen voor 18–26 AWG – gereedschapondersteund met platte schroevendraaier ≤ 2,5 mm.
- Stabiele verbinding door schroefbevestiging: de 2-rijige D-Sub-25-stekker is voorzien van een bevestigingsschroefdraad (UNC #4-40) en maakt een veilige mechanische bevestiging met passende busjes mogelijk.
- Veelzijdig inzetbaar in de industrie: ideaal voor seriële besturingskabels in de machinebouw, automatisering, testbanken of signaaldistributie.
- Compacte vormgeving: met afmetingen van ca. 86,5 × 53,3 × 18 mm kan het klemmenblok ook bij een groot aantal polen ruimtebesparend in bestaande installaties worden geïntegreerd.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 0,7 A per pin garanderen een betrouwbare signaaloverdracht – ook bij continue belasting.

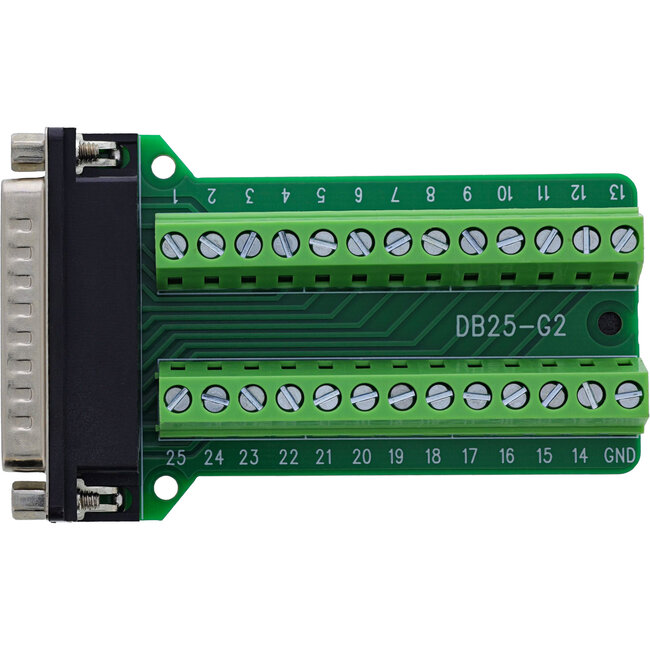

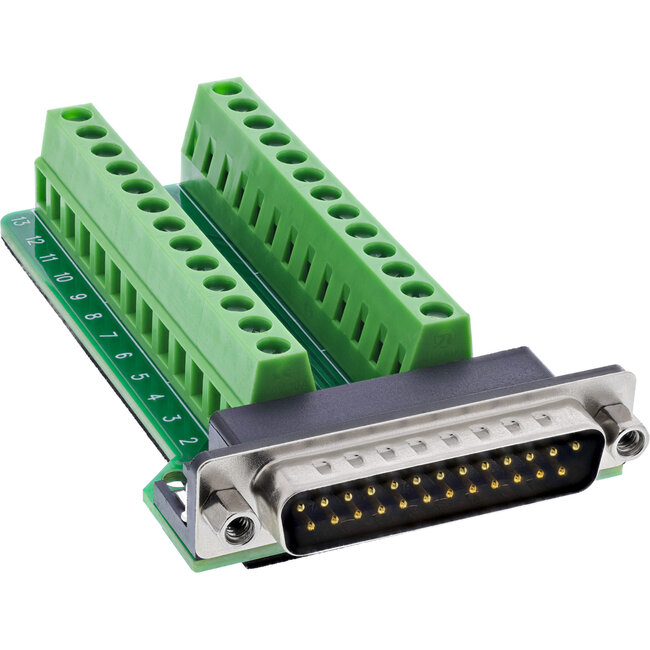

Het InLine® D‑Sub 25-klemmenblok met stekker in 2-rijige uitvoering is de geschikte oplossing voor seriële punt-tot-puntverbindingen met maximaal 25 leidingen. De schroefklemmen met drukplaat maken een snelle en veilige aansluiting van afzonderlijke aders in het bereik van 18–26 AWG mogelijk – geheel zonder solderen. De bedrading met behulp van gereedschap gebeurt met een platte schroevendraaier ≤ 2,5 mm.
De geïntegreerde schroefbeveiliging (UNC #4-40) zorgt voor een stabiele verbinding met de bijpassende bus – trillingsbestendig en herhaaldelijk te ontkoppelen. Door het compacte ontwerp is het aansluitblok bijzonder geschikt voor industriële toepassingen met een hoge signaaldichtheid en beperkte ruimte.
- D-Sub 25-stekker: 2-rijig, met bevestigingsschroefdraad voor stekkervergrendeling (UNC #4-40)
- Aansluittechniek: schroefklem met drukplaat
- Aansluitbereik: 18–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 0,7 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –20 °C tot +105 °C
- Isolatielaag: EVA-isolatie aan de onderkant
- Afmetingen: ca. 86,5 × 53,3 × 18 mm (L × B × H)
