- Tijdwinst bij de installatie: Snelle bedrading via schroefklemmen voor 18–26 AWG – met behulp van een platte schroevendraaier ≤ 2,5 mm.
- Stabiele verbinding door schroefbeveiliging: De 2-rijige D-Sub-25-bus is voorzien van een bevestigingsschroefdraad (UNC #4-40) en maakt een veilige mechanische bevestiging met passende stekkers mogelijk.
- Veelzijdig inzetbaar in de industrie: ideaal voor gestructureerde bedrading in schakelkasten, in besturings- en automatiseringssystemen of bij signaaldistributie.
- Hutschienenmontage voor normconforme installatie: de geïntegreerde DIN-railbehuizing maakt directe bevestiging op draagrails mogelijk – snel, veilig en ruimtebesparend.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 0,7 A per pin garanderen een betrouwbare signaaloverdracht – ook bij continue belasting.

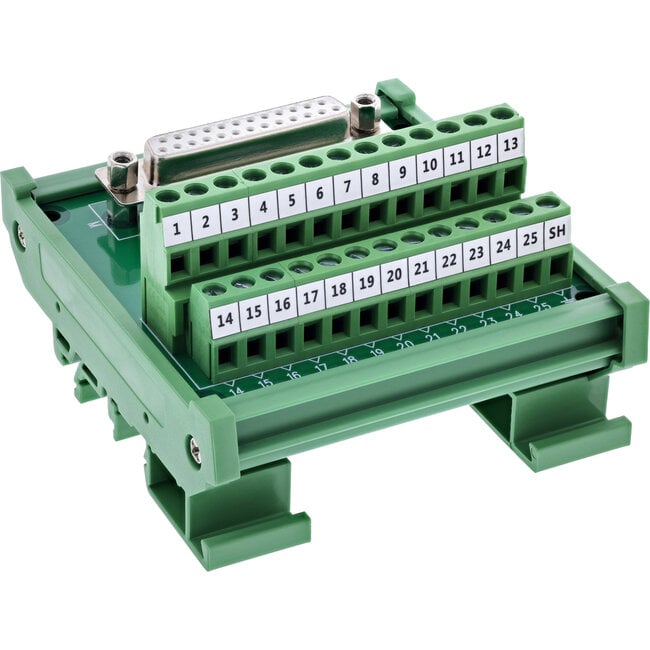

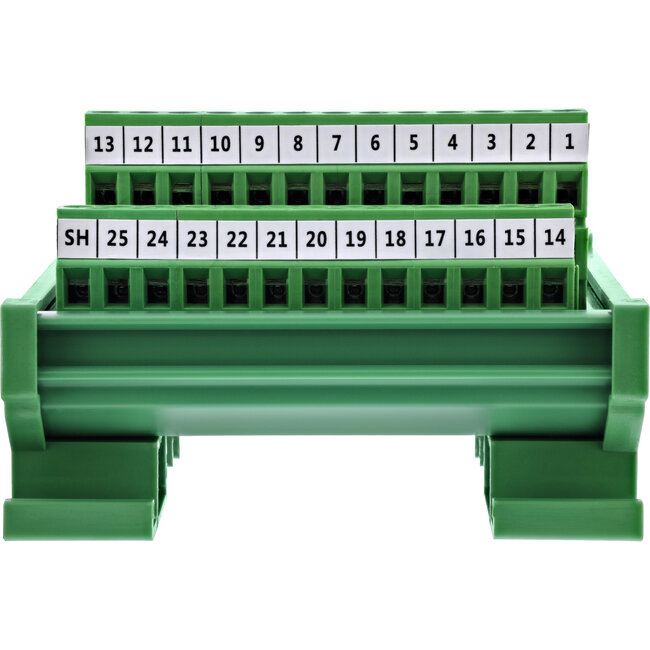

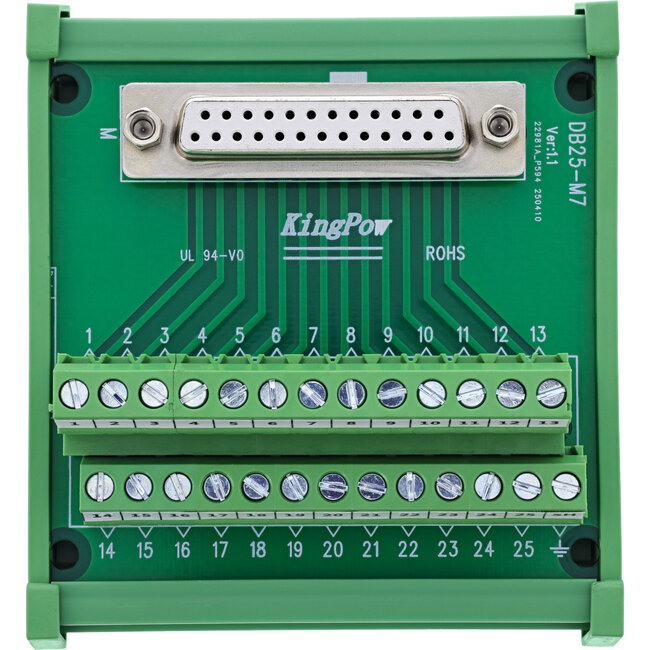

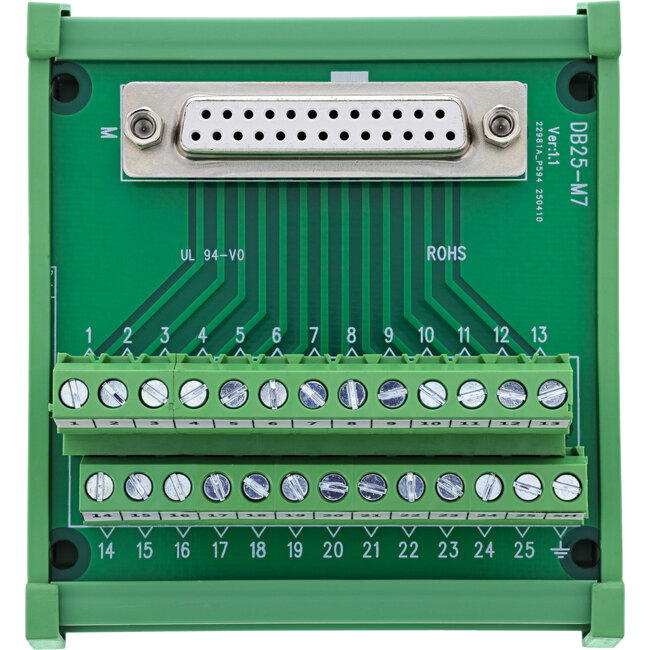

Het InLine® D‑Sub 25-aansluitblok met bus in 2-rijige uitvoering is speciaal ontwikkeld voor gestructureerde installaties op DIN-rails. De schroefklemmen met drukplaat maken de gereedschapondersteunde aansluiting van afzonderlijke aders in het bereik van 18–26 AWG mogelijk – snel en veilig met een platte schroevendraaier ≤ 2,5 mm.

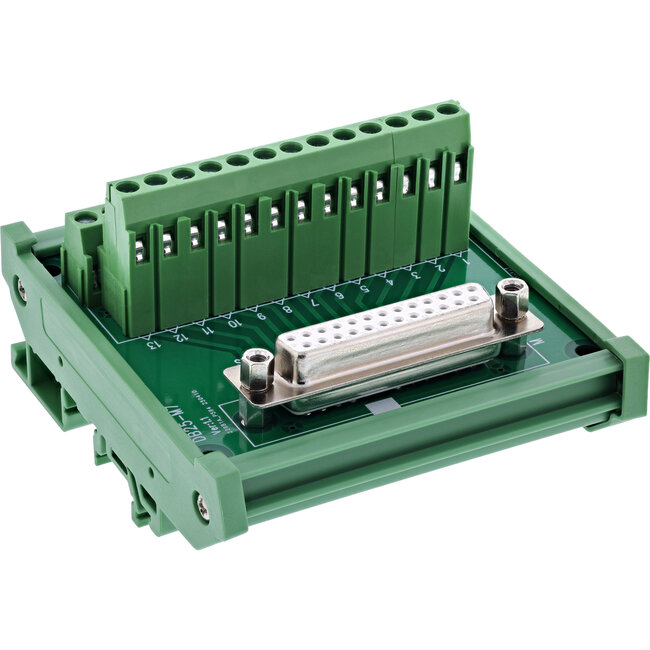

De bus heeft een geïntegreerde schroefbeveiliging (UNC #4-40) voor een veilige verbinding met passende D-Sub-stekkers. De voorgemonteerde DIN-railbehuizing vergemakkelijkt de montage in schakelkasten en op draagrails. Het compacte ontwerp en de robuuste uitvoering maken het aansluitblok tot de ideale keuze voor industriële toepassingen met een hoge signaaldichtheid.
- D-Sub 25-bus: 2-rijig, met bevestigingsschroefdraad voor stekkervergrendeling (UNC #4-40)
- Aansluittechniek: schroefklem met drukplaat
- Aansluitbereik: 18–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 0,7 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –20 °C tot +105 °C
- Isolatielaag: EVA-isolatie aan de onderzijde

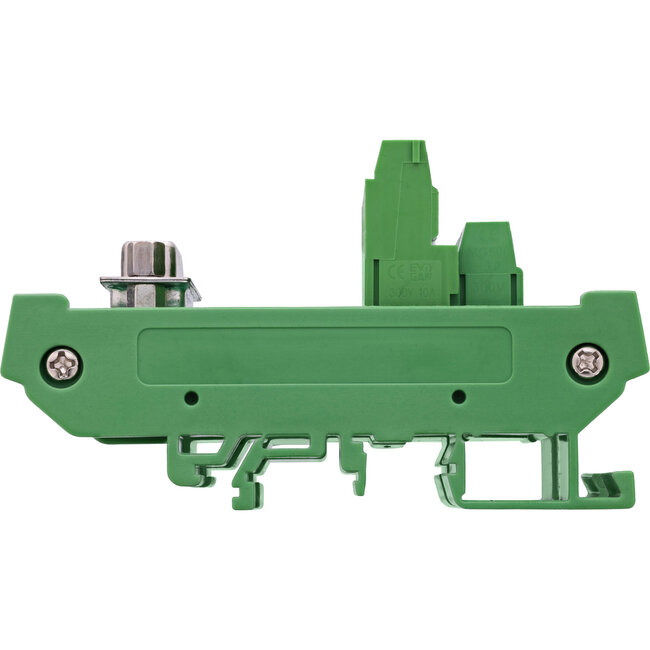

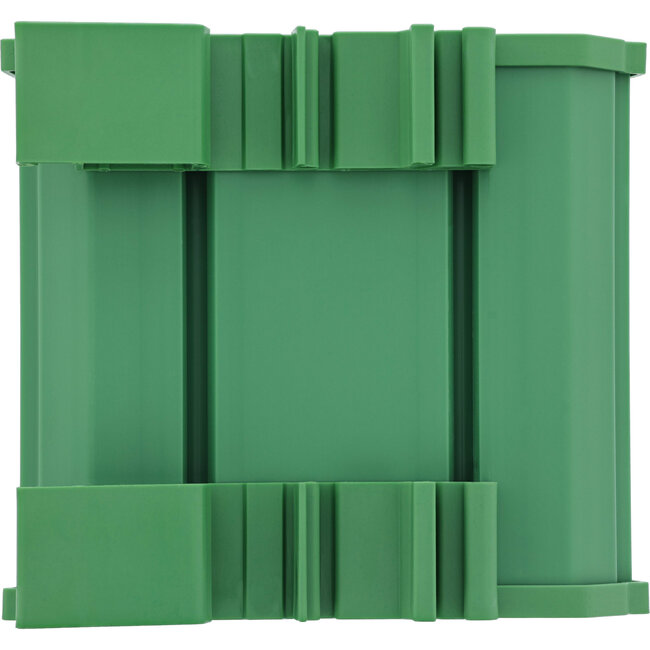

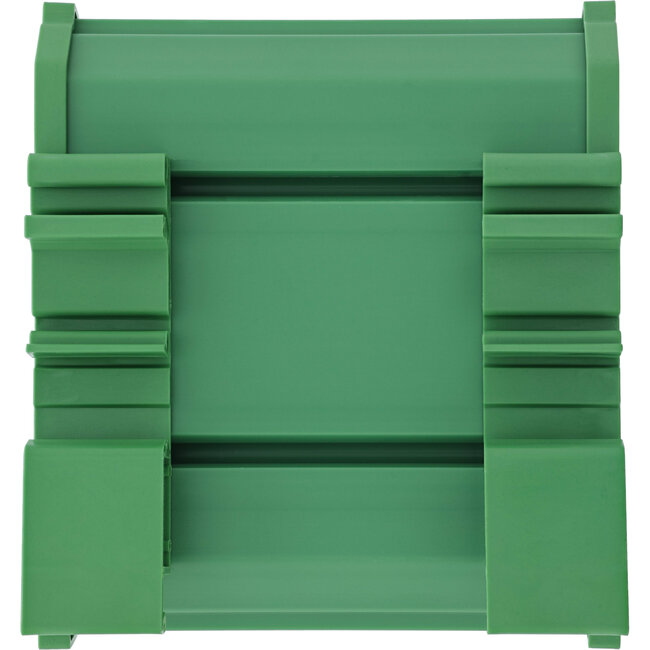

- Montage: Behuizing voor directe montage op DIN-rail
- Afmetingen: ca. 87 × 79 × 51 mm (H × B × D)
