- Tijdwinst bij de installatie: snelle bedrading via schroefklemmen voor 18–26 AWG – gereedschapondersteund met platte schroevendraaier ≤ 2,5 mm.
- Stabiele verbinding door schroefbevestiging: de 2-rijige D-Sub-15-stekker is voorzien van een bevestigingsschroefdraad (UNC #4-40) en maakt een veilige mechanische bevestiging met passende busjes mogelijk.
- Veelzijdig inzetbaar in de industrie: ideaal voor seriële besturingskabels in de automatisering, machinebouw, testlocaties of signaaldistributie.
- Compacte vormgeving: met afmetingen van ca. 62,5 × 31 × 16 mm kan het klemmenblok ruimtebesparend in bestaande installaties worden geïntegreerd – ook bij een hoge contactdichtheid.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 0,7 A per pin garanderen een betrouwbare signaaloverdracht.

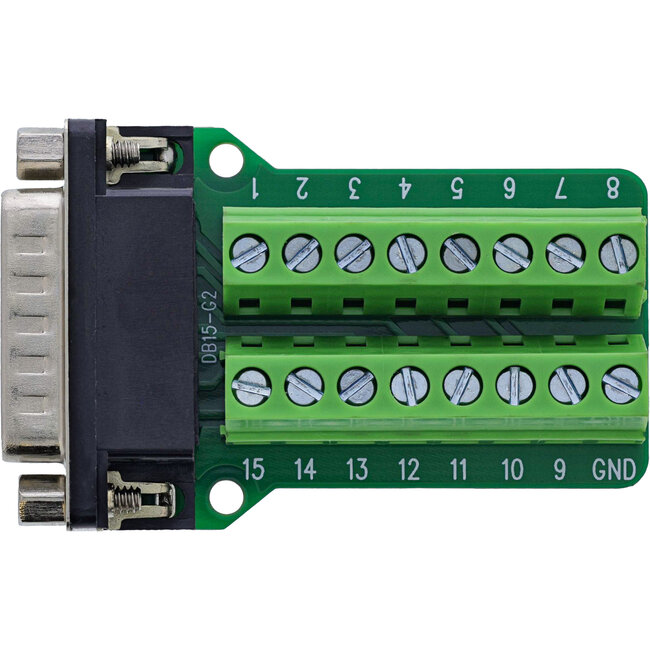

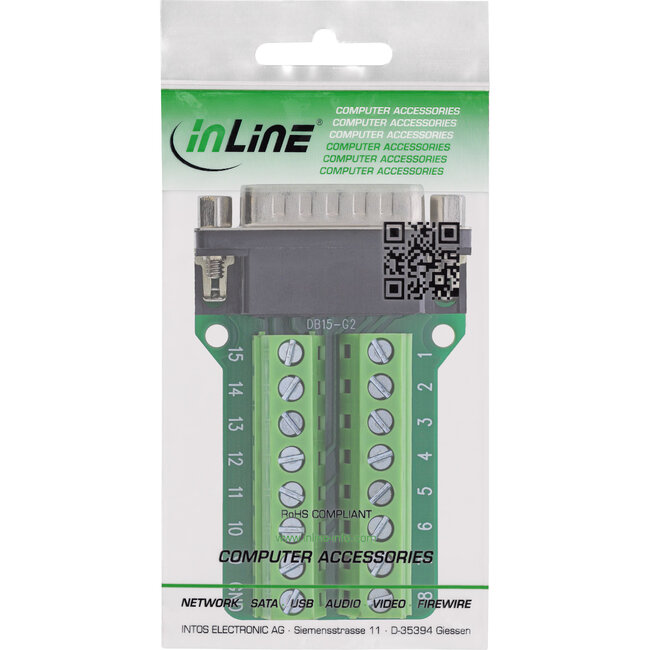

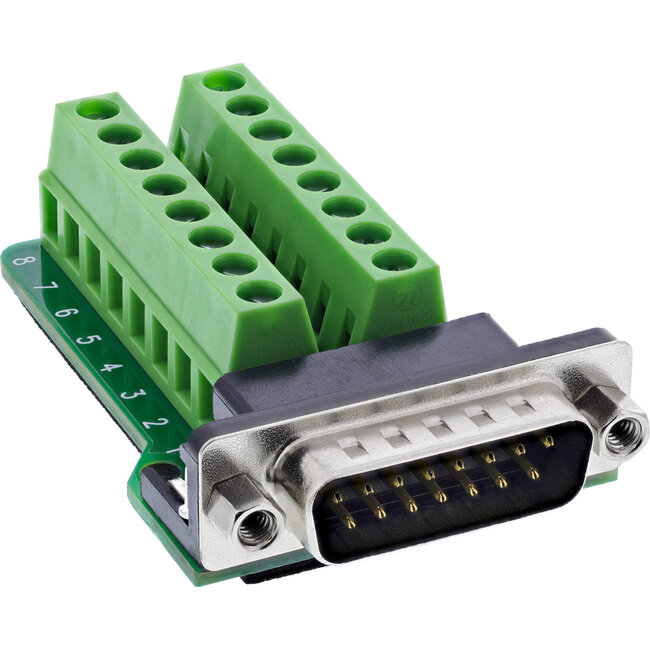

Het InLine® D‑Sub 15-klemmenblok met stekker in 2-rijige uitvoering is ideaal voor het bedraden van seriële signalen tussen besturingscomponenten of voor tijdelijke verbindingen in de schakelkast. De schroefklemmen met drukplaat maken het mogelijk om afzonderlijke aders in het bereik van 18-26 AWG aan te sluiten – zonder solderen. De bediening met gereedschap gebeurt met een platte schroevendraaier ≤ 2,5 mm.
De geïntegreerde schroefbeveiliging (UNC #4-40) zorgt voor een stabiele, trillingsbestendige verbinding met passende bussen. Door het compacte ontwerp is de module bijzonder geschikt voor industriële toepassingen met beperkte ruimte.
- D-Sub 15-stekker: 2-rijig, met bevestigingsschroefdraad voor stekkervergrendeling (UNC #4-40)
- Aansluittechniek: schroefklem met drukplaat
- Aansluitbereik: 18–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 0,7 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –20 °C tot +105 °C
- Isolatielaag: EVA-isolatie aan de onderzijde
- Afmetingen: ca. 62,5 × 31 × 16 mm (L × B × H)
