- Tijdwinst bij de installatie: snelle bedrading via schroefklemmen voor 16–24 AWG – gereedschapondersteund met platte schroevendraaier ≤ 2,5 mm.
- Stabiele verbinding door schroefbevestiging: de 2-rijige D-Sub-15-bus is voorzien van een bevestigingsschroefdraad (UNC #4-40) en maakt een veilige mechanische bevestiging met passende stekkers mogelijk.
- Veelzijdig inzetbaar in de industrie: ideaal voor seriële stuurkabels in schakelkasten, testbanken, besturingssystemen of gebouwautomatisering.
- DIN-railmontage voor gestructureerde installaties: de robuuste DIN-railbehuizing maakt directe montage op draagrails mogelijk – conform de norm, veilig en ruimtebesparend.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 1,0 A per pin garanderen een betrouwbare signaaloverdracht – ook bij continue belasting.

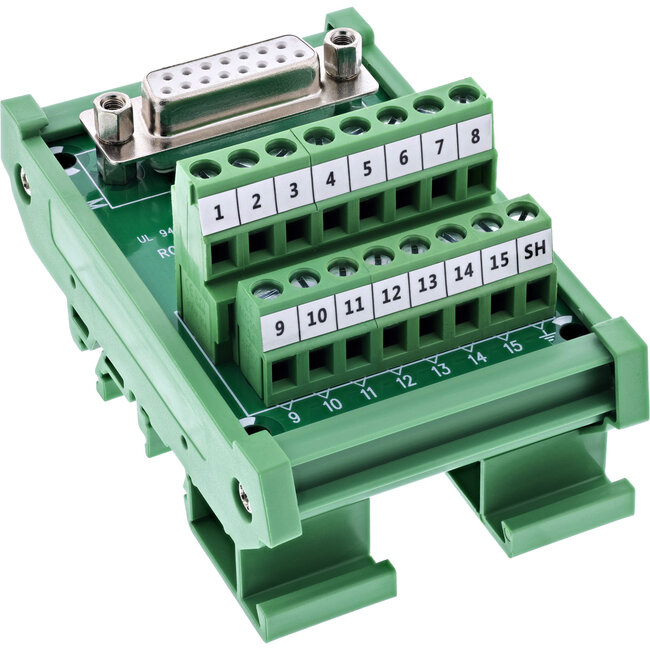

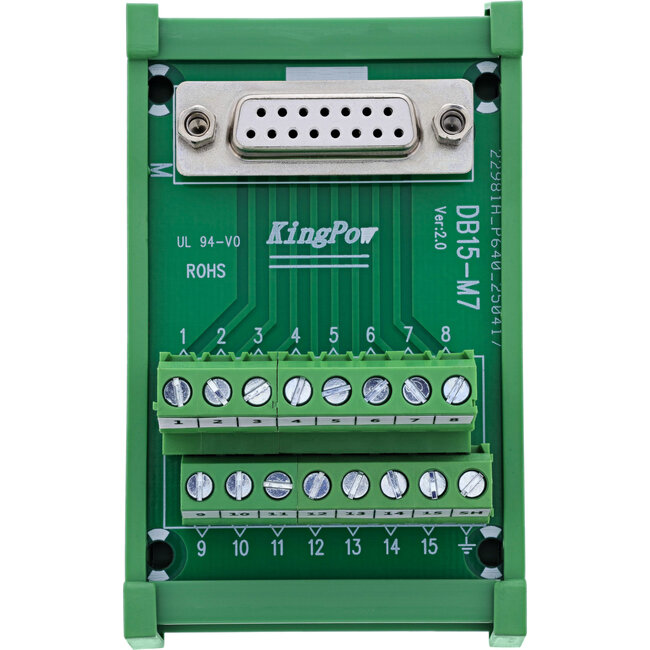

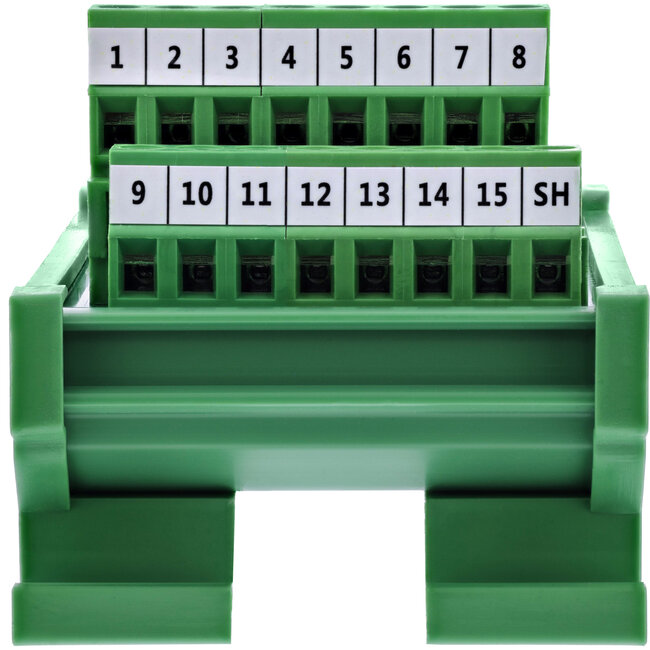

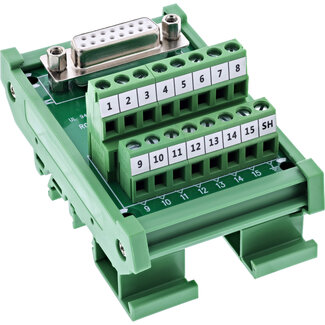

Het InLine® D‑Sub 15-klemmenblok met bus in 2-rijige uitvoering is speciaal ontworpen voor gestructureerde installaties in de schakelkast. De aan de zijkant toegankelijke schroefklemmen met drukplaat maken de aansluiting van afzonderlijke aders in het bereik van 16–24 AWG mogelijk. De gereedschapondersteunde bedrading gebeurt met een platte schroevendraaier ≤ 2,5 mm.

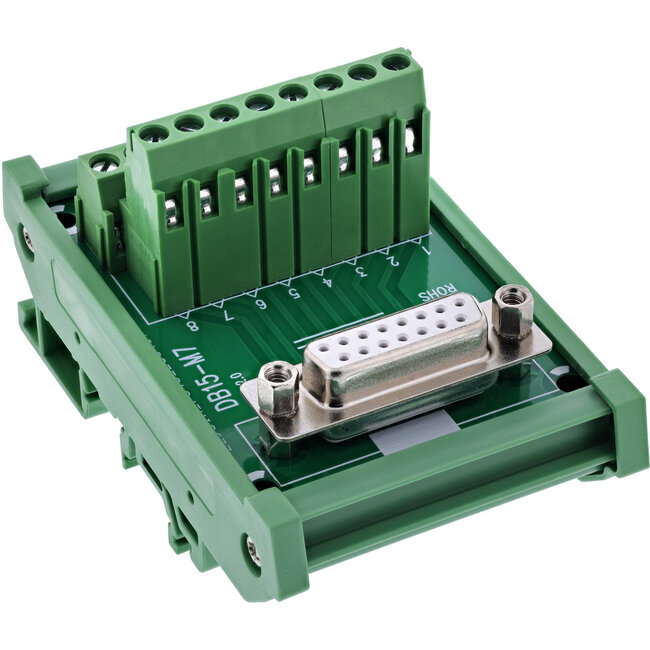

De bus heeft een geïntegreerde schroefbeveiliging (UNC #4-40) voor een veilige verbinding met passende stekkers. De voorgemonteerde DIN-railclip maakt directe bevestiging op industriestandaard DIN-rails mogelijk. De EVA-isolatielaag aan de onderkant biedt extra bescherming bij montage op geleidende oppervlakken.
- D-Sub 15-bus: 2-rijig, met bevestigingsschroefdraad voor stekkervergrendeling (UNC #4-40)
- Aansluittechniek: schroefklem met drukplaat
- Aansluitbereik: 16–24 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 1 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –10 °C tot +70 °C
- Isolatielaag: EVA-isolatie aan de onderzijde

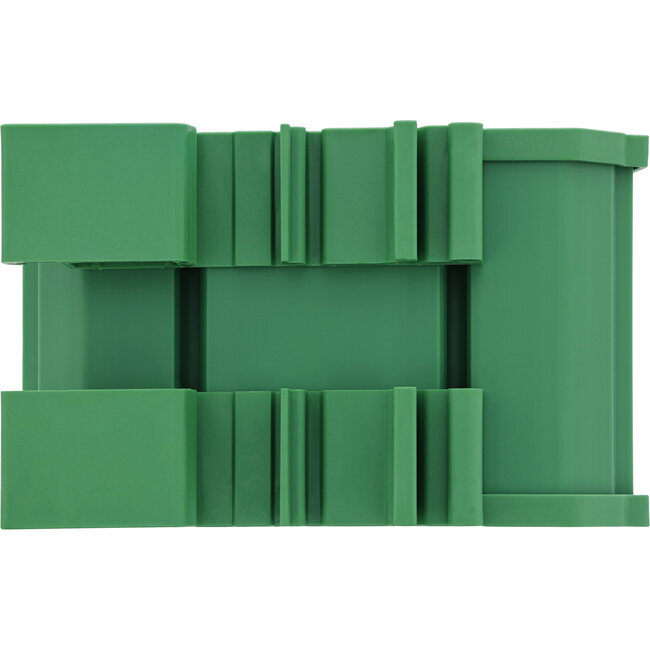

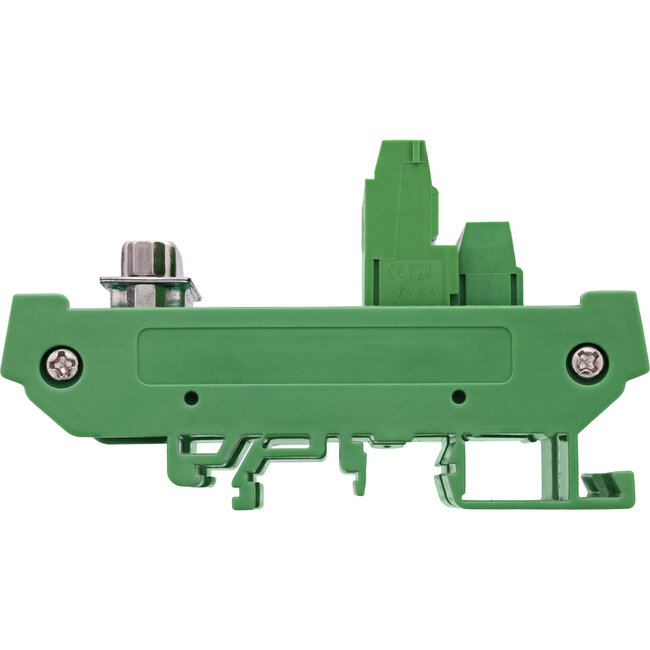

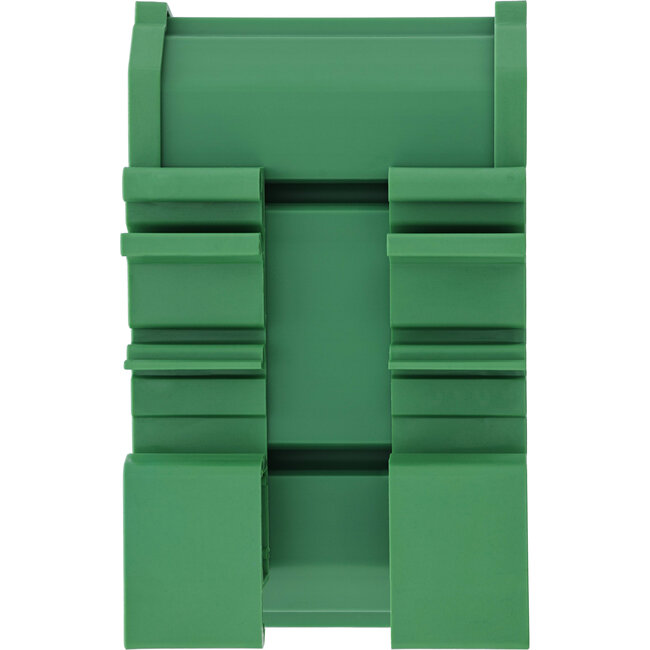

- Montage: behuizing voor directe montage op DIN-rail
- Afmetingen: ca. 87 × 53 × 34,8 mm (L × B × H)
