- Tijdwinst bij de installatie: Snelle bedrading via schroefklemmen voor 18–26 AWG – met behulp van een platte schroevendraaier ≤ 2,5 mm.
- Stabiele verbinding door schroefbeveiliging: De 2-rijige D-Sub-15-bus is voorzien van een bevestigingsschroefdraad (UNC #4-40) en maakt een veilige mechanische bevestiging met passende stekkers mogelijk.
- Veelzijdig inzetbaar in de industrie: ideaal voor seriële besturingskabels in de automatisering, machinebouw, testopstellingen of signaaldistributie.
- Compacte vormgeving: met afmetingen van ca. 62,5 × 31 × 16 mm kan het klemmenblok ruimtebesparend in bestaande installaties worden geïntegreerd – ook bij een hoge contactdichtheid.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 0,7 A per pin garanderen een betrouwbare signaaloverdracht.

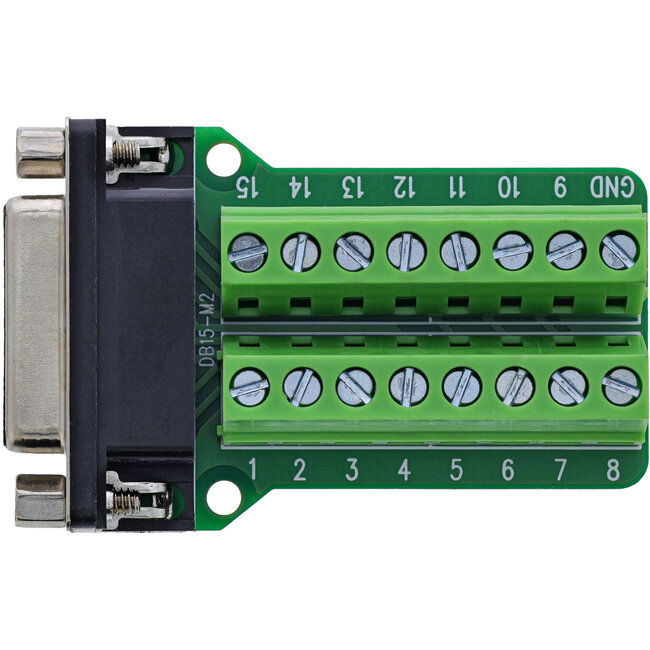

Het InLine® D‑Sub 15-klemmenblok met bus in 2-rijige uitvoering biedt een flexibele oplossing voor de bedrading van seriële signalen. De schroefklemmen met drukplaat maken de aansluiting van afzonderlijke aders in het bereik van 18–26 AWG mogelijk – zonder solderen. De bediening met gereedschap gebeurt met een platte schroevendraaier ≤ 2,5 mm.
De geïntegreerde schroefbeveiliging (UNC #4-40) zorgt voor een stabiele verbinding met passende stekkers – ook bij trillingen of veelvuldig gebruik. De compacte behuizing is geschikt voor gebruik in industriële besturings- en diagnose-toepassingen.

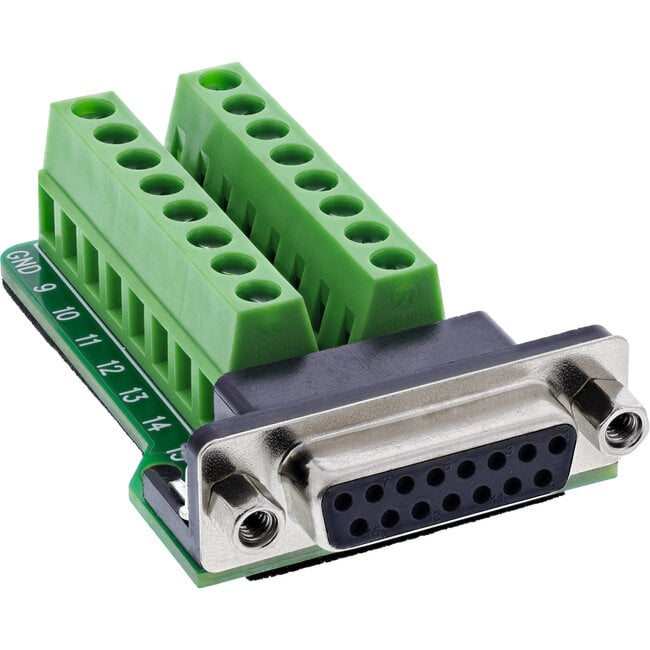

- D-Sub 15-bus: 2 rijen, met bevestigingsschroefdraad voor stekkervergrendeling (UNC #4-40)
- Aansluittechniek: schroefklem met drukplaat
- Aansluitbereik: 18–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 0,7 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –20 °C tot +105 °C
- Isolatielaag: EVA-isolatie aan de onderkant
- Afmetingen: ca. 62,5 × 31 × 16 mm (L × B × H)
