- Tijdwinst bij de installatie: snelle bedrading via schroefklemmen voor 18–26 AWG – met behulp van een platte schroevendraaier ≤ 2,5 mm.
- Stabiele verbinding door schroefbeveiliging: De VGA-stekker (HD15) is voorzien van een bevestigingsschroefdraad (UNC #4-40) en maakt een veilige mechanische bevestiging met passende busjes mogelijk – trillingsbestendig en duurzaam.
- Veelzijdig inzetbaar in de industrie: ideaal voor analoge videosignalen, stuurkabels of prototyping in testopstellingen, machines of visualisatiesystemen.
- Compacte vormgeving: met een breedte van slechts 63,8 mm kan het klemmenblok ruimtebesparend in bestaande systemen worden geïntegreerd – zelfs bij beperkte ruimte.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 0,7 A per pin garanderen een betrouwbare signaaloverdracht – ook bij continue belasting en in een industriële omgeving.

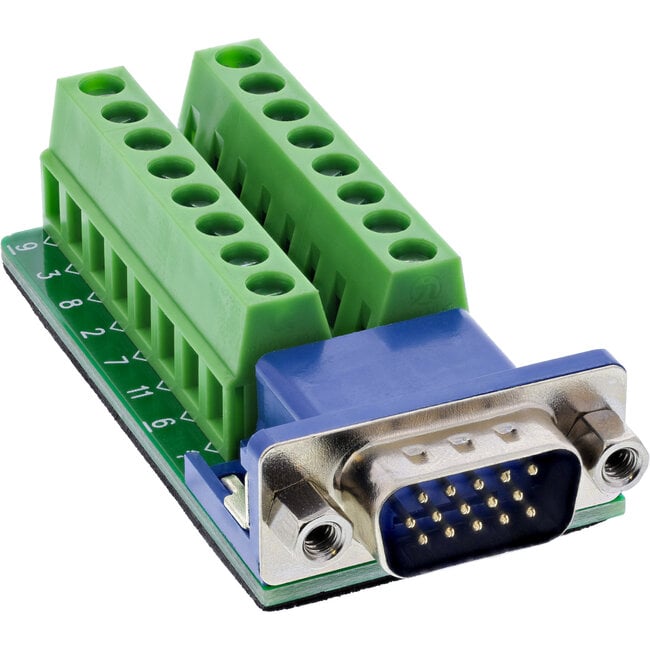

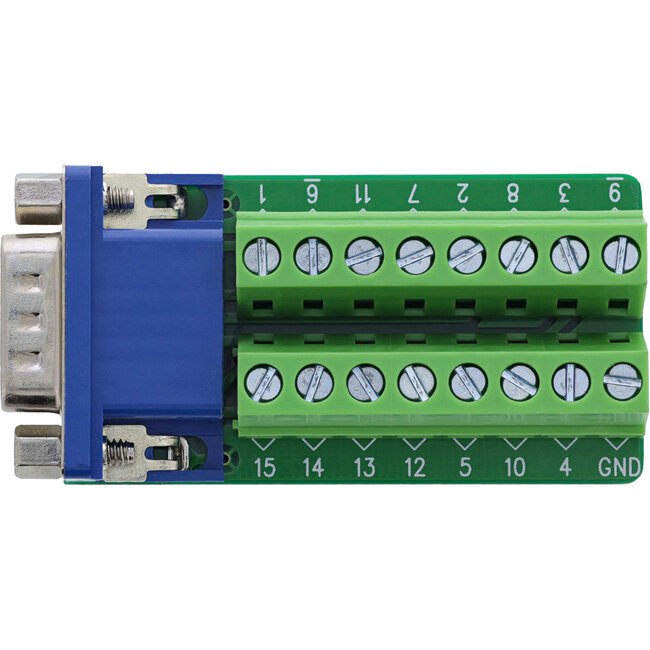

Het InLine® VGA (HD15) aansluitblok met stekker in 2-rijige uitvoering is ideaal voor het bedraden van analoge signalen, bijvoorbeeld bij visualisatie, besturing of servicewerkzaamheden. Via schroefklemmen met drukplaat kunnen afzonderlijke aders in het bereik van 18-26 AWG veilig worden aangesloten – zonder solderen. De bedrading gebeurt met behulp van gereedschap, namelijk een platte schroevendraaier ≤ 2,5 mm.
De geïntegreerde schroefbeveiliging (UNC #4-40) zorgt voor een betrouwbare mechanische verbinding met de tegenpartij – zelfs bij veelvuldig gebruik of trillingen. Het compacte ontwerp maakt een ruimtebesparende integratie in behuizingen, testomgevingen of besturingssystemen mogelijk. Een EVA-isolatielaag biedt extra bescherming bij montage op geleidende oppervlakken.
- VGA-interface: HD15, stekker, 2-rijig
- Aansluittechniek: schroefklem met drukplaat
- Aansluitbereik: 18–26 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 0,7 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –20 °C tot +105 °C
- Isolatie: EVA-isolatie aan de onderzijde
- Afmetingen: ca. 63,8 × 31 × 18 mm (L × B × H)
