- Tijdwinst bij de installatie: dankzij de veerklemmen kunnen de kabels snel worden aangesloten met een platte schroevendraaier (≤ 2,5 mm) – zonder solderen of krimpen.
- Stabiele verbinding door schroefbeveiliging: de D-Sub 9-bus is uitgerust met een geïntegreerde schroefbeveiliging en garandeert een veilige mechanische verbinding met passende stekkers – zelfs bij trillingen of bewegingen.
- Veelzijdig inzetbaar in de industrie: bijzonder geschikt voor automatisering, machine- en installatiebouw, service- en testopstellingen en schakelkastbouw.
- Compacte vormgeving: bespaart ruimte op DIN-rails of in krappe behuizingen – ideaal voor integratie in bestaande systemen.
- Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ en een nominale stroom van 0,8 A per pin zorgen voor een betrouwbare, storingsarme signaaloverdracht.

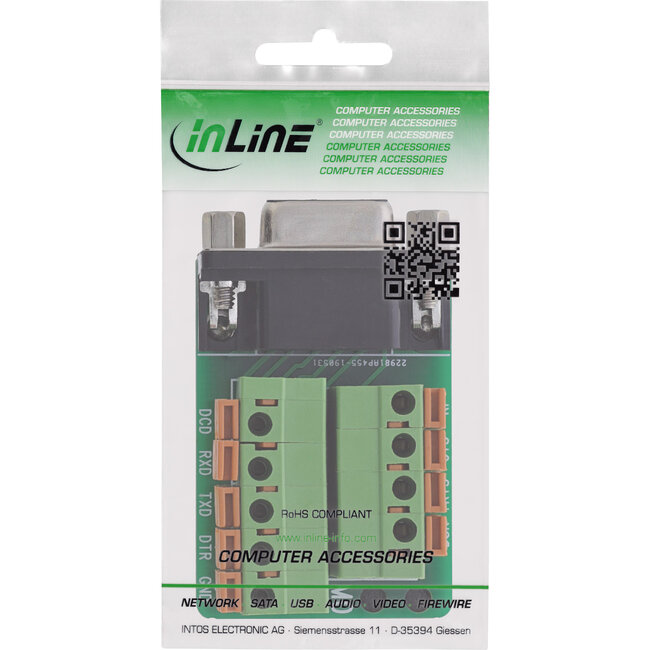

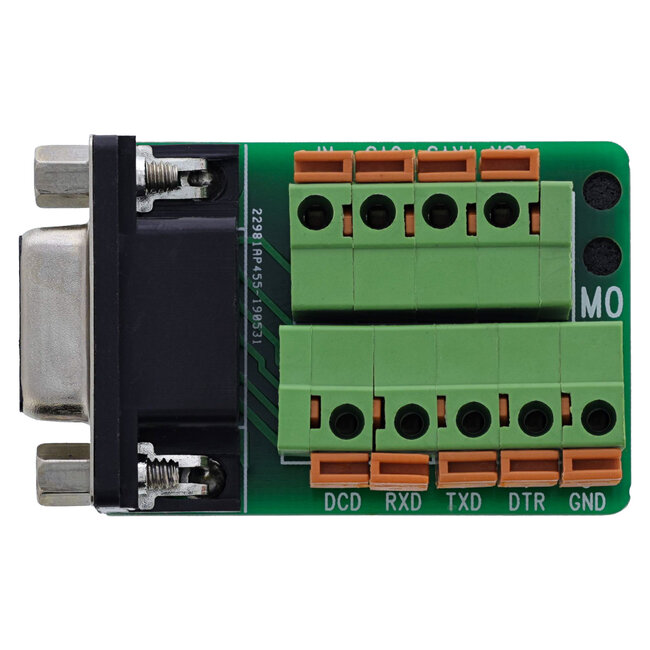

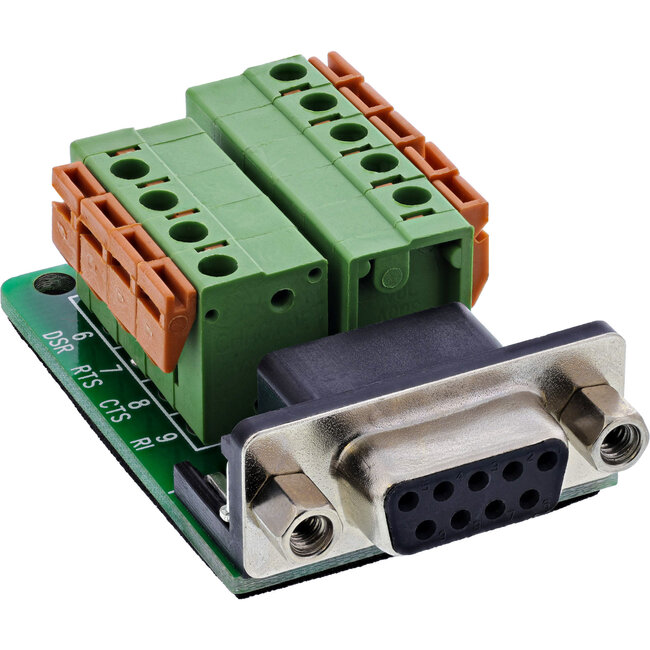

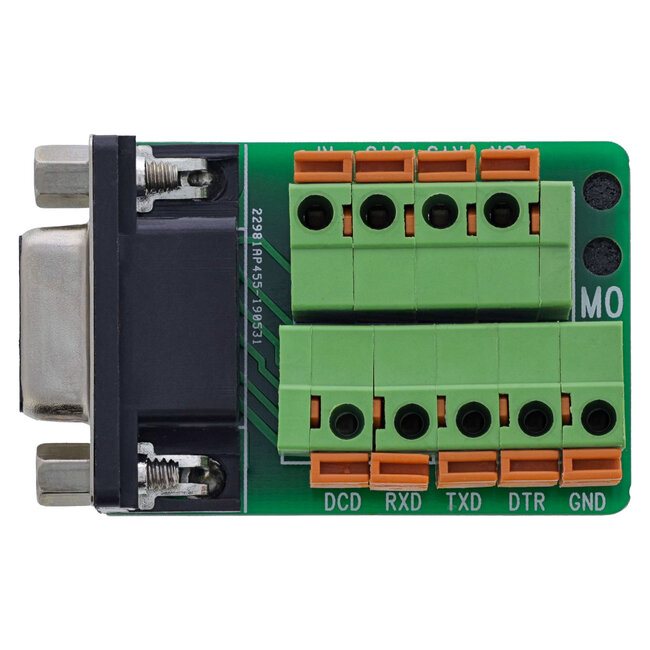

Het InLine®-klemmenblok met D-Sub 9-bus en geïntegreerde veerklemtechniek is speciaal ontwikkeld voor industriële toepassingen waarbij seriële signaaloverdracht – bijvoorbeeld via RS232 – vereist is. De gereedschapondersteunde veerklemtechniek maakt een snelle, veilige aansluiting van afzonderlijke aders mogelijk zonder solderen of krimpen. Het aansluitbereik ondersteunt 14-22 AWG en kan gemakkelijk worden bediend met een platte schroevendraaier ≤ 2,5 mm.
Dankzij de schroefbeveiliging op de bus is een stabiele verbinding met tegenstekkers gegarandeerd, zelfs bij beweging of trillingen. Het compacte ontwerp met EVA-isolatie aan de onderkant biedt bescherming bij montage op een geleidende ondergrond en maakt de module ideaal voor gebruik in besturingssystemen, machines en testomgevingen.
- D-Sub 9-bus: met geïntegreerde schroefbeveiliging
- Veerklemmen: rastermaat 5 mm
- Aansluitbereik: 14–22 AWG
- Bediening: met platte schroevendraaier ≤ 2,5 mm
- Nominale stroom: 0,8 A per pin
- Max. bedrijfsspanning: 100 V tussen twee signalen
- Isolatieweerstand: ≥ 10 MΩ @ 300 V DC
- Bedrijfstemperatuur: –10 °C tot +70 °C
- Isolatielaag: EVA-isolatie aan de onderkant
- Afmetingen: ca. 51 × 31,5 × 16 mm (L × B × H)
